成型机配套快装式模具夹紧固定夹结构

　　在橡塑成型、金属冲压成型、复合材料模压等连续生产场景中，模具的快速装夹与可靠锁紧是直接影响生产换模效率、成型过程稳定性的核心环节，这款夹具体就是针对成型机模台工位开发的专用夹紧构件。从实际工况适配来看，这类夹件通常安装在成型机的动模、定模台侧边的T型槽安装基准面上，替代传统的螺栓压板组合装夹方式，解决传统装夹需要反复拧动多组螺栓、压紧点受力不均、换模对位耗时长的痛点。

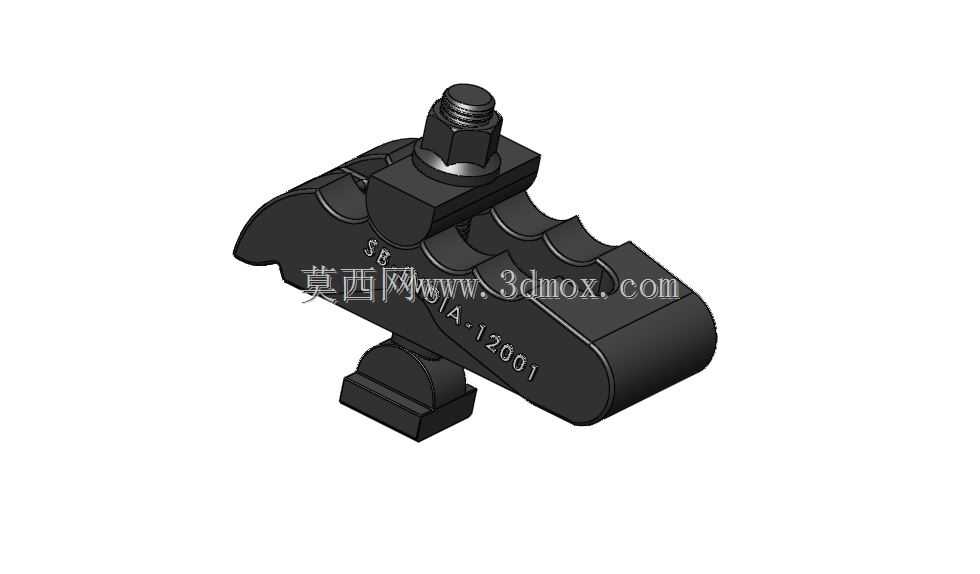

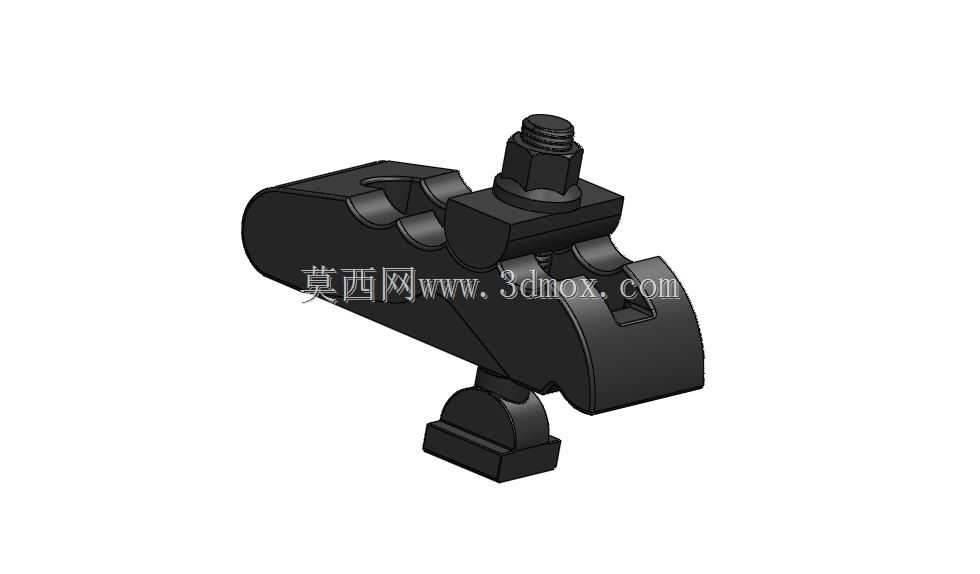

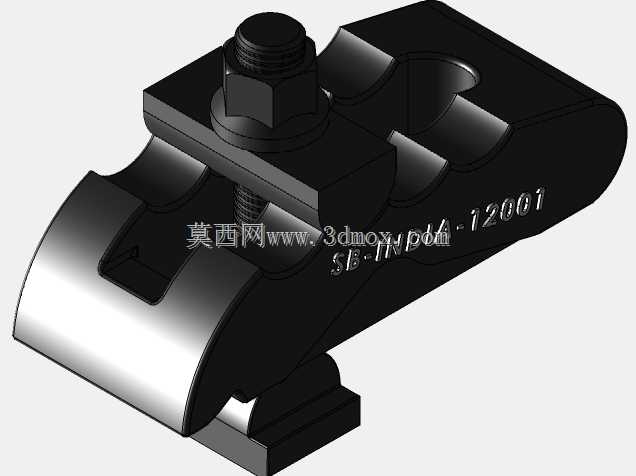

　　从结构设计逻辑来看，这款夹具体采用了偏心自锁加螺栓预紧的复合锁紧结构，夹体主体采用弧形贴合面设计，对应模具侧部的定位凸台结构，安装时先将夹体底部的定位卡块嵌入模台的T型槽内，调整夹体位置让弧形卡口完全贴合模具侧部的定位基准面，再拧动顶部的锁紧螺栓，螺栓下行过程中会推动内部的偏心锁紧块转动，让夹体对模具侧部产生持续的横向压紧力，同时螺栓的轴向预紧力会将夹体牢牢固定在模台表面，双重锁紧结构可以避免成型过程中设备振动导致的夹紧松脱问题。夹体上刻印的标识线是安装对位基准，现场安装时不需要额外测量，只要将标识线与模台、模具上的对位刻度对齐，就能保证夹紧点的位置精度，避免压偏导致的模具受力变形。

　　从安装边界与尺寸适配来看，这款夹具体的底部定位卡块宽度适配行业通用的18mm、22mm宽模台T型槽，不需要对现有成型机模台做二次加工就能直接安装替换；夹体的开口高度覆盖30mm到60mm的模具侧台厚度，适配市面上绝大多数中小型注塑模、冲压模、复合材料压模的装夹需求，整体安装后突出模台表面的高度不超过75mm，不会和成型机的开合模行程、自动送料机构产生运动干涉。夹体的受力接触面都做了淬火硬化处理，表面硬度达到HRC45-50，长期反复装夹不会出现接触面压陷、磨损变形的问题，锁紧螺栓采用高强度合金结构钢加工，抗拉强度达到8.8级以上，满足最大12吨成型锁模力工况下的夹紧强度要求。

　　从实际使用功能来看，这款夹具体在换模作业时，只需要将顶部锁紧螺栓拧松1到2圈，就能解除偏心自锁结构的压紧力，直接将夹体沿T型槽滑出或者转动到避让位置，不需要完全拆下螺栓和夹体，单套模具的装夹时间相比传统压板结构可以缩短60%以上，尤其适配多品种小批量生产场景下的频繁换模需求。夹体的压紧面做了细密的防滑齿纹处理，和模具侧部接触时可以增大摩擦力，即使在成型机开模瞬间产生较大冲击拉力的情况下，也不会出现夹件滑移、模具移位的问题。夹体底部和模台接触的平面做了平面度精磨处理，安装后和模台表面的贴合间隙不超过0.05mm，保证夹紧力垂直均匀传递，不会因为夹体倾斜导致局部应力集中压伤模台或者模具基准面。

　　在结构细节设计上，这款夹具体的顶部螺栓头部采用标准外六角结构，现场作业时可以用普通气动扳手、棘轮扳手直接操作，不需要配备专用工装；夹体侧面的弧形过渡结构避免了尖锐棱角，减少现场安装调整时的磕碰划伤风险；内部的偏心锁紧块和夹体本体之间做了润滑槽设计，长期使用时可以定期注入润滑脂，避免锁紧机构锈蚀卡滞，在多粉尘、有少量脱模剂喷洒的成型车间环境下，也能保证锁紧动作顺畅，不会出现机构卡死无法松开或者锁紧的问题。这类夹件通常成组使用，根据模具的尺寸大小，在模具的四个侧边对称布置4到8组，就能保证模具整体装夹受力均匀，避免成型过程中模具偏移导致的产品飞边、尺寸超差等质量问题。
