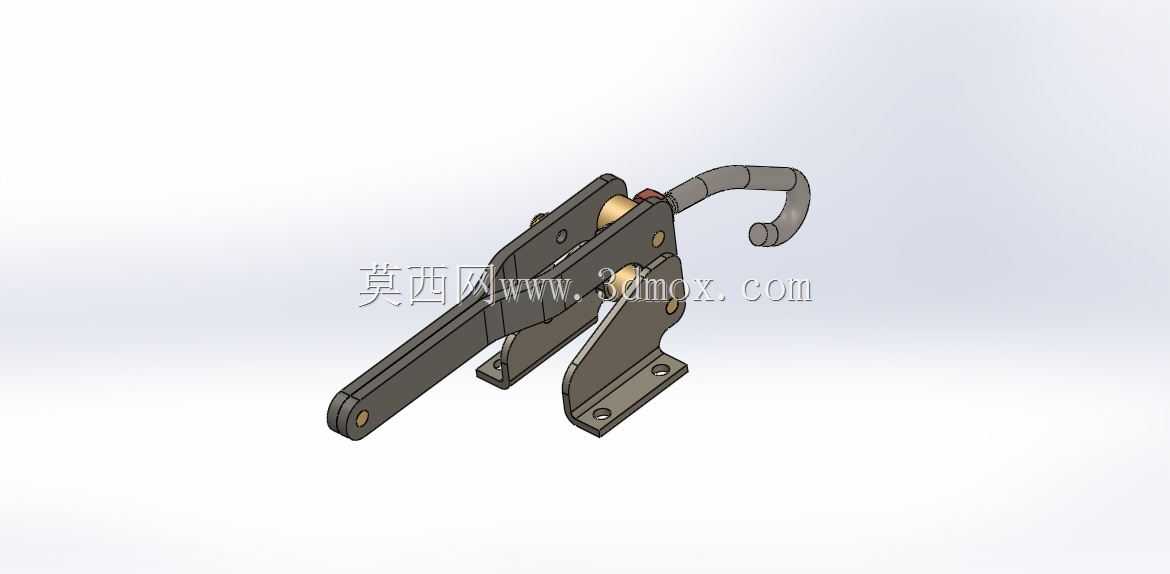

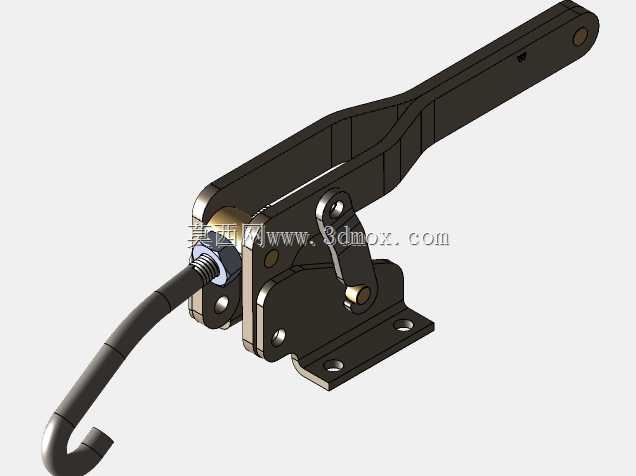

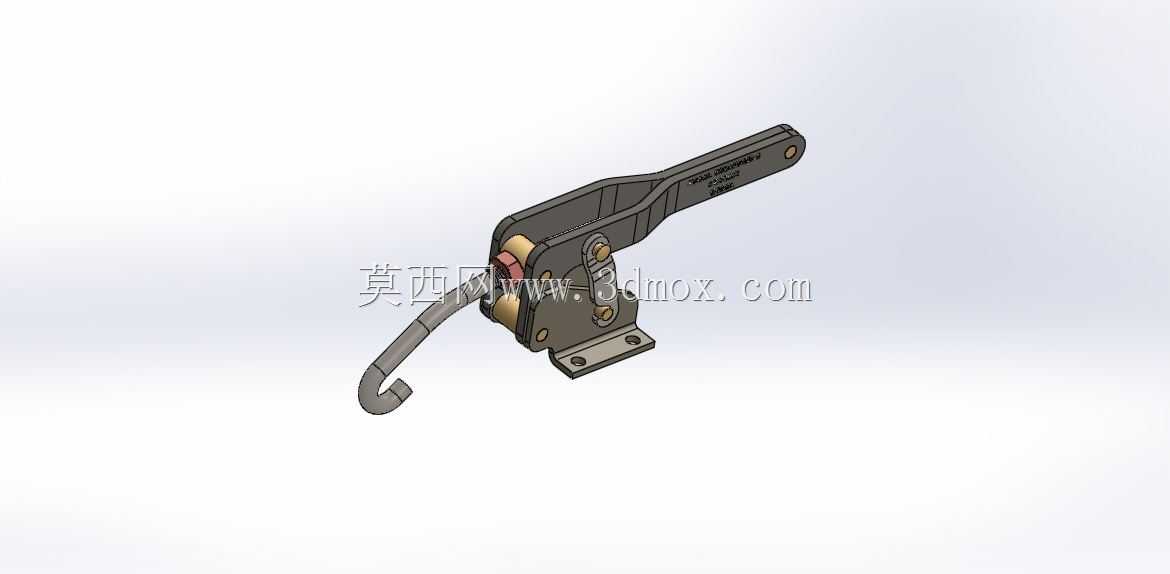

快装式金属容器盖拉紧锁钩结构

　　这款手动拉紧锁钩结构，主要面向常压金属储运容器、小型反应罐体、工业料箱的端盖快速锁紧场景，在食品加工原料周转、化工溶剂暂存、车间废料收集这类需要频繁开启关闭盖体的工位上，能替代传统螺栓紧固的繁琐操作，单人即可在数秒内完成盖体的锁紧与解锁，大幅降低开盖作业的辅助时间。从实际使用逻辑来看，该结构的核心功能是通过杠杆力臂放大手动输入的作用力，将钩体的拉力转化为盖体与容器口沿之间的正压力，配合盖体上预装的密封胶条，实现容器口的可靠密封，避免内部物料洒落、粉尘外溢或者外界杂质进入容器内部。设计过程中优先考虑了手动操作的施力合理性，操作手柄的长度经过力臂核算，普通人单手施加150N左右的握力时，钩端可产生超过1200N的拉紧力，

　　足以压紧厚度5mm以内的橡胶密封垫，满足常规常压容器的密封要求；同时手柄末端做了圆弧包边处理，避免操作时硌伤手掌，手柄表面预留的防滑纹理区域，即使操作人员佩戴劳保手套也能稳定施力，不会出现打滑脱手的情况。结构的运动副设计做了耐磨优化，所有铰接位置都采用了销轴加衬套的配合形式，衬套选用自润滑铜基材质，长期反复开合也不会出现铰接点卡滞、磨损松旷的问题，钩体部分采用了圆弧过渡的钩头设计，挂接对位时不需要精准对齐，只要钩头靠近容器上的挂接座，扳动手柄时钩头就能自动滑入挂接位，降低对位操作的精度要求，适合车间内快节奏的作业场景。安装边界方面，整个锁钩总成的底座采用平板式安装结构，底座上预留了两个沉头安装孔，

　　可通过M6螺栓直接固定在容器盖的侧边，安装面不需要做复杂的型面加工，只要保证平面度在0.2mm以内即可完成固定；锁钩处于锁紧状态时，整体外轮廓距离安装面的最大高度为72mm，手柄向外伸出的最大长度为165mm，不会占用过多盖体上方的操作空间，即使多个锁钩沿容器盖周向布置，相邻锁钩之间的操作空间也不会出现干涉。钩体的行程预留了8mm的补偿量，即使密封胶条出现一定量的压缩永久变形，仍然可以保证足够的拉紧力，不需要频繁调整钩体的挂接位置；解锁状态下钩头会随手柄抬升自动脱离挂接座，最大抬升高度为25mm，盖体开启时不会和钩体发生刮碰。整个结构没有复杂的弹性零件，所有构件都采用钣金冲压与机加工结合的工艺制作，整体刚性充足，在承受额定拉紧力时，

　　手柄的最大变形量不超过0.3mm，不会因为长期受力出现塑性变形导致锁紧失效。在实际选型适配时，可根据容器盖的直径大小沿周向布置2-4组该锁钩，对于直径超过600mm的容器盖，均匀布置4组即可保证整个圆周的密封压力均匀，避免局部密封不严出现泄漏；如果应用在有轻微振动的设备配套容器上，还可以在手柄的锁止位置加装简易的弹簧插销，防止设备运行过程中振动导致手柄意外松脱，进一步提升锁紧的可靠性。该结构的维护成本极低，日常使用中只需要定期在铰接点涂抹少量润滑脂，即可保证数年的无故障使用，不需要更换易损零件，非常适合工业场景下的长期高频使用。
