机加工用高刚性铣床夹持虎钳结构

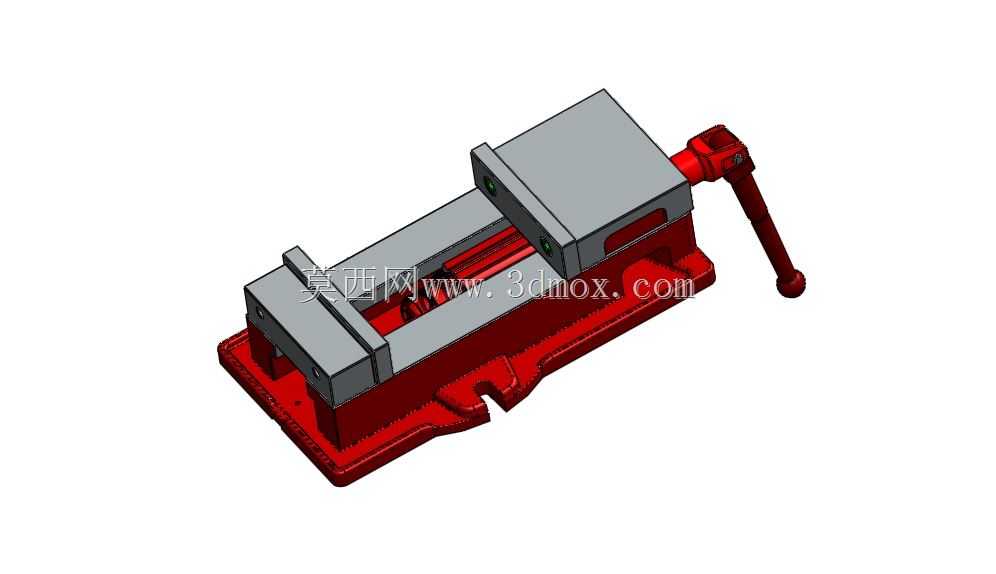

　　在常规立式铣床、数控铣削加工中心的工位布局中，这类虎钳属于工位上最基础也最高频使用的通用装夹工装，区别于三爪卡盘适配回转类零件的装夹逻辑，虎钳的平口夹持结构更适配方块类、板类、异形条料类毛坯的快速定位装夹，覆盖普通铣平面、铣槽、钻孔、镗孔、倒角等多道机加工工序的工件固定需求，是中小批量机加工车间、模具加工工位、实训教学机台的标配工装。从结构设计逻辑来看，这款虎钳采用固定钳身搭配活动钳口的经典布局，底座采用一体化铸造成型的红漆涂装结构，底部预留的定位键槽可以和铣床工作台的T型槽精准配合，安装时通过T型螺栓穿过底座两端的安装沉孔完成锁紧，能保证虎钳固定钳口的定位面和机床X轴进给方向保持垂直，避免装夹后工件出现定位偏差，

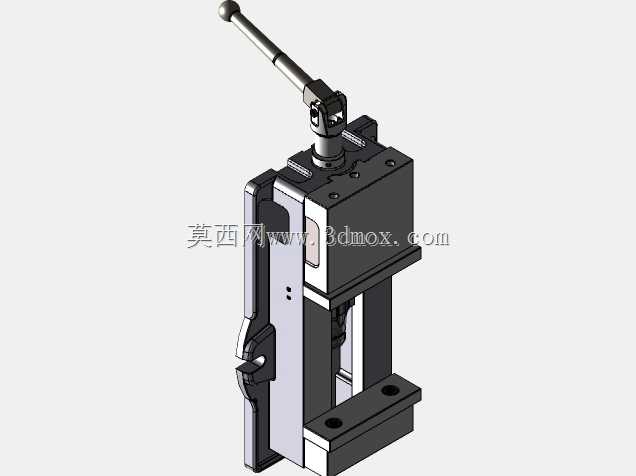

　　底座的整体壁厚做了加厚处理，在大切削力进给的工况下，不会出现钳身翘曲、夹持松动的问题。活动钳口的传动结构采用丝杠副传动，摇动手柄时丝杠带动活动钳口沿钳身的导向导轨做直线进给，导轨面做了贴合度配研处理，活动钳口移动过程中不会出现上下翘动、左右偏摆的间隙，保证夹持过程中钳口的平行度，钳口板采用可拆卸的硬化钢材质，表面加工有交叉网纹，夹持毛坯面时能增大摩擦力，避免铣削过程中工件出现滑移，当钳口板磨损后可以直接松开紧固螺钉更换，不需要整体更换钳身，降低工装维护成本。从安装边界尺寸来看，这款虎钳的整体长度适配中小型铣床的工作台行程，钳口张开最大行程可以覆盖常规150毫米宽度以内的工件装夹需求，钳口高度设计兼顾了不同厚度工件的装夹，

　　装夹较薄的板料时可以配合平行垫铁使用，保证工件上表面高出钳口面，避免铣削过程中刀具碰到钳口。在实际使用场景中，这类虎钳除了单独使用外，还可以配合角度回转底座实现角度装夹，完成斜面、斜槽类零件的铣削加工，部分批量加工场景下，还可以在工作台上并排安装多台同规格虎钳，一次装夹多件工件，减少重复装夹的辅助时间，提升加工效率。设计过程中需要重点关注丝杠的传动间隙控制，长期使用后丝杠螺母副会出现磨损间隙，可以通过钳身端部的间隙调整螺母消除背隙，避免粗加工进刀时出现钳口窜动，另外钳身的排屑设计也做了优化，钳身导轨面预留了排屑缺口，加工产生的铁屑可以顺着缺口滑落，不会堆积在导轨面内影响活动钳口的移动顺畅度，

　　日常维护只需要定期在丝杠和导轨面涂抹润滑脂，清理堆积的切屑即可，不需要复杂的保养流程。和液压虎钳、气动虎钳相比，这种手动机械式虎钳的结构更简单，故障率更低，不需要外接气源或者液压动力源，适配任何没有辅助动力接口的普通铣床工位，夹持力可以通过手柄的加力长度手动控制，装夹薄壁类零件时可以控制夹紧力避免工件夹伤变形，装夹重型毛坯时可以加套管延长手柄长度获得更大的夹紧力，适配不同材质、不同刚性工件的装夹需求。在建模过程中，需要重点保证钳身导轨的配合公差、丝杠的同轴度、固定钳口和活动钳口的平行度这些关键装配尺寸，这些尺寸直接影响虎钳实际使用时的装夹精度，另外所有的安装孔位、沉孔尺寸都需要和标准机床T型槽螺栓、钳口板紧固螺钉的规格匹配，保证加工生产后的零件可以直接装配使用，不需要二次修配。
