机加工手动螺丝夹紧台钳结构设计

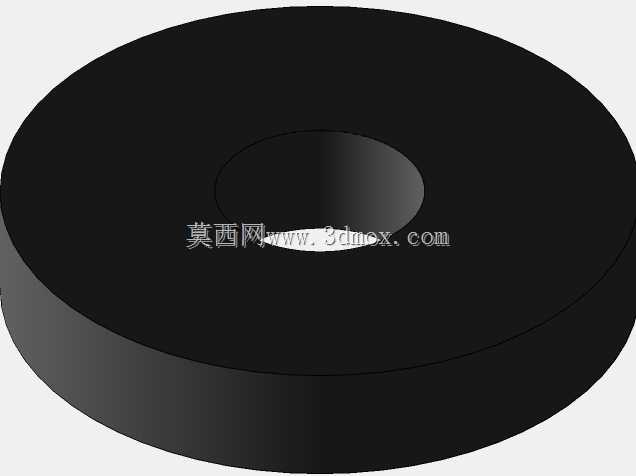

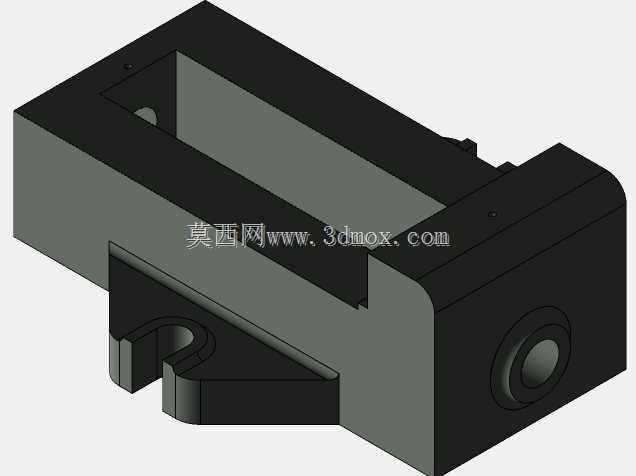

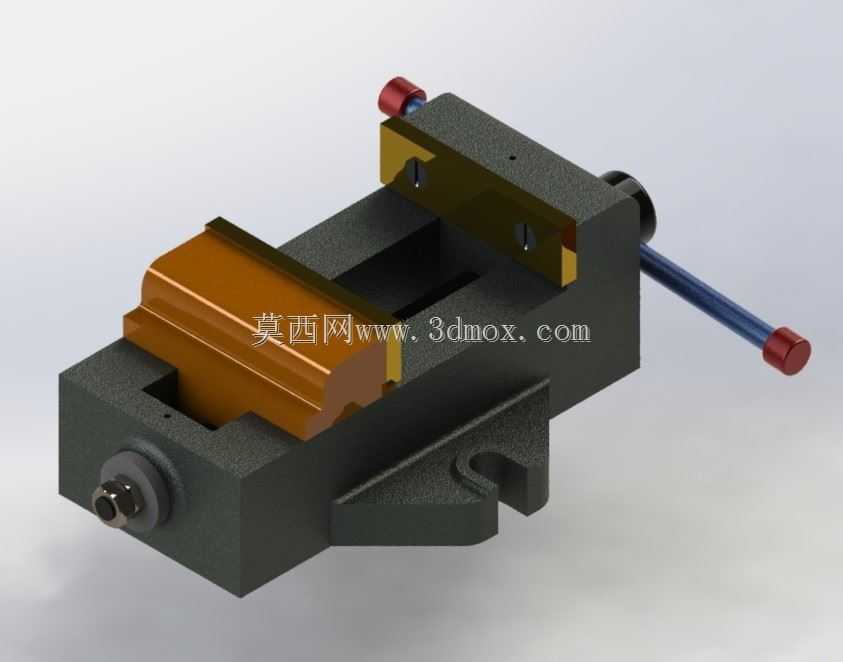

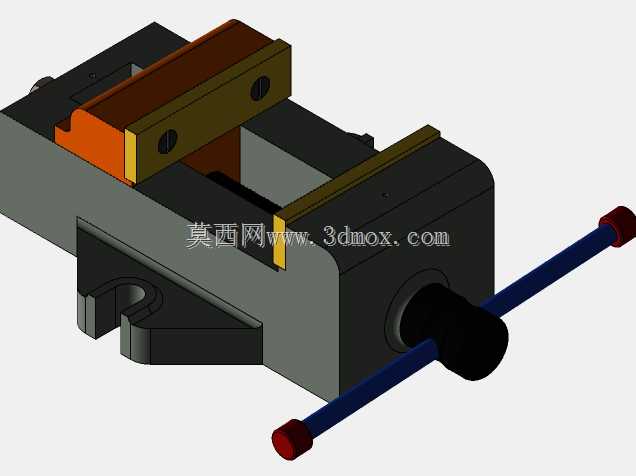

　　在常规钳工实训、小型零件铣削、钻孔、锉修等作业场景中，这类手动螺丝进给的台钳是工位上最基础也最高频使用的工装，区别于液压或气动快夹钳体，它的夹紧力完全依靠丝杠副的机械增益实现，不存在气源压力波动、液压泄漏带来的夹紧失效风险，非常适合小批量多品种的零散加工场景，尤其是维修车间、教学实训区、个人加工工位这类不具备集中动力源的作业环境。从结构设计逻辑来看，整个钳体采用分体式组装思路，固定钳身与滑动钳身的配合面做了燕尾槽导向结构，这种导向形式相比平导轨拥有更好的侧向抗倾覆能力，当工件承受垂直于钳口的锉削冲击力或者钻削轴向力时，滑动钳块不会出现向上抬升的错位，能始终保持钳口的平行度精度。钳身底部设计了带安装缺口的凸台结构，

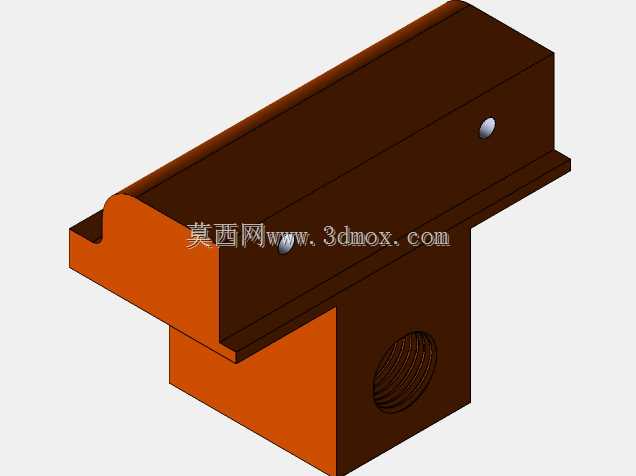

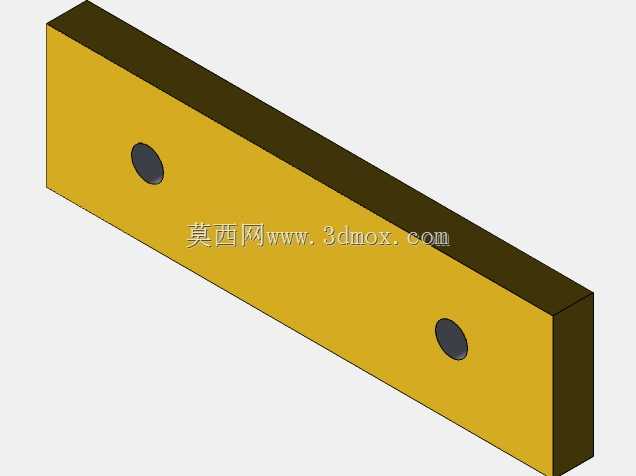

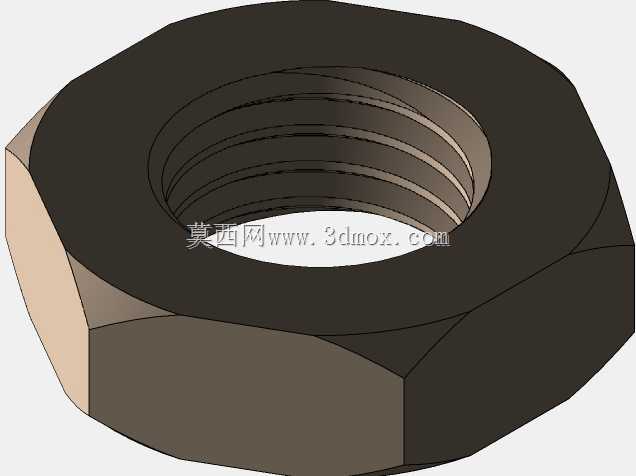

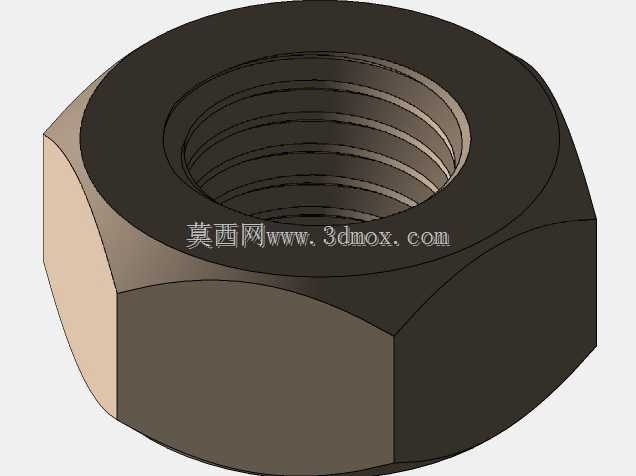

　　安装时可以通过T型螺栓直接固定在标准机床工作台的T型槽内，两个安装凸耳的跨距参考了常规小型台钻、台式铣床的工作台槽距设计，不需要额外制作转接板就能直接适配多数通用加工设备的工作台面，钳体整体的安装边界控制在小型工位的合理范围内，不会占用过多工作台操作空间，同时预留了足够的操作间隙，转动丝杠手柄时不会和工作台边缘或者周边工装产生干涉。夹紧动作的实现依靠梯形丝杠传动，丝杠一端通过轴向限位结构固定在固定钳身端部，和滑动钳身上的铜制螺母配合，转动伸出钳身的光杆手柄就能带动滑动钳身沿导轨往复移动，梯形螺纹的自锁特性可以保证夹紧后不会因为加工振动出现松退，不需要额外增加锁紧机构就能维持稳定的夹紧力，钳口部分采用可更换的淬硬钳口板，

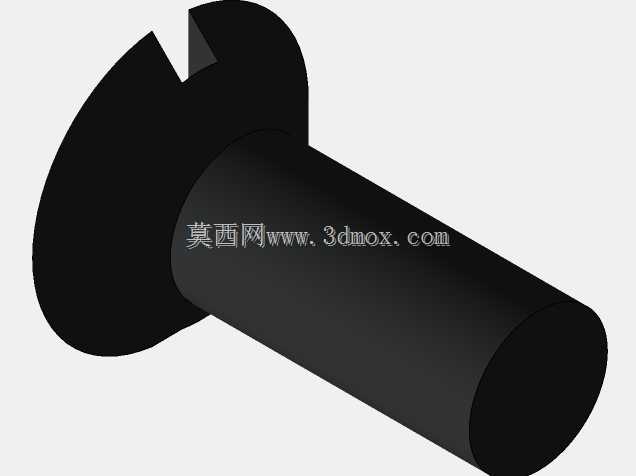

　　通过沉头螺丝固定在钳身的安装槽内，钳口板表面做了交叉网纹滚花处理，夹紧光滑金属工件时能提供足够的摩擦力，避免工件在加工过程中出现滑移，当钳口板磨损或者出现磕碰损伤时，只需要拧下固定螺丝就能快速更换，不需要整体报废钳身，大幅降低了长期使用的维护成本。在功能设计上，这款台钳的钳口开度覆盖了常规小型零件的装夹需求，对于长度在开度范围内的块状、轴类零件都能实现稳定装夹，针对异形零件还可以配合软钳口或者定制钳口垫块使用，不需要改动钳体本身结构就能拓展装夹适配范围。整个钳体的主体结构采用铸铁材质铸造后时效处理，消除铸造内应力避免长期使用出现变形，导轨面经过磨削加工保证导向精度，丝杠采用中碳钢调质处理提高耐磨性，配合铜螺母的低摩擦特性，

　　整体操作手感顺滑，不会出现卡滞或者爬行的问题。在实际使用过程中，这类手动台钳的操作门槛极低，不需要额外的操作培训就能快速上手，转动手柄的进给速度可以完全由操作人员手动控制，针对薄壁类易变形零件，可以灵活控制夹紧力大小，避免夹紧力过大导致零件变形，这也是动力夹紧钳体很难实现的优势——在装夹薄壁铜件、铝件或者塑料件时，操作人员可以通过手柄的反馈力精准控制夹紧程度，既保证装夹稳定，又不会夹伤工件表面或者导致零件变形。从安装适配性来看，钳身底部的结构除了适配机床T型槽安装，也可以通过压板固定在木质钳工台或者定制工作台上，安装孔位的设计兼容了多种安装方式，不需要对钳体进行二次加工就能完成固定。钳体的整体重心偏低，安装完成后稳定性好，即使承受较大的锤击力也不会出现晃动，滑动钳身的行程设计充分考虑了常规加工的零件尺寸范围，不会出现行程过长导致钳体结构冗余笨重，也不会因为行程过短无法满足多数零件的装夹需求。导向燕尾槽的间隙可以通过侧边的调节镶条进行调整，长期使用出现导轨磨损后，只需要调整镶条的压紧螺丝就能恢复导轨的配合精度，延长整个钳体的使用寿命，这种可调节的间隙设计也是工业级台钳和简易家用台钳的核心区别，能够长期维持装夹精度，满足精密加工的装夹要求。
