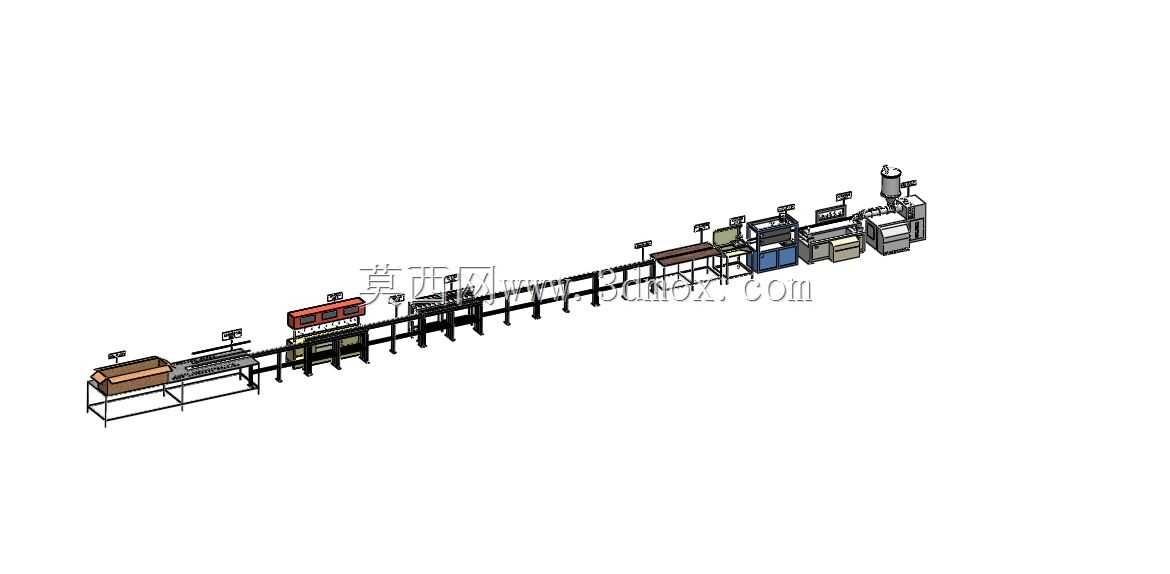

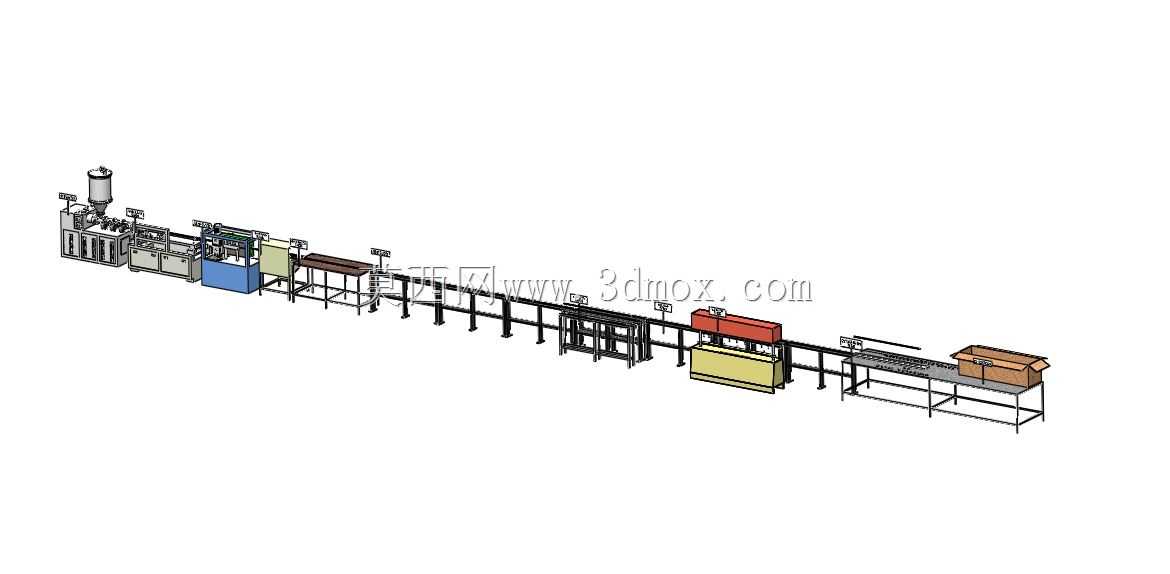

串珠挤出成型产线整体排布三维结构

　　这套串珠挤出生产线的三维排布方案，核心面向饰品配件、工艺串珠的规模化连续生产场景，覆盖从原料熔融挤出到成品收集的全工序流转逻辑，解决传统离散式串珠加工工序间转运冗余、节拍不匹配的痛点。从产线整体布局来看，整条线沿长向直线排布，各功能工位沿物料行进方向依次衔接，整体安装边界可适配常规12米长、4米宽的标准工业车间柱距空间，线体主体支撑采用标准化铝型材框架搭建，底部预留100mm的调平脚轮安装空间，可适配地面平整度偏差在5mm以内的普通生产车间，无需额外做特殊地基处理，降低产线落地的基建成本。

　　从功能分区来看，产线起始端为挤出成型工位，配置单螺杆挤出机构，可适配PP、亚克力等常用串珠原料的熔融塑化需求，挤出模头根据串珠的规格做快换式设计，无需拆解主体连接结构即可完成不同孔径、不同外径串珠的模头切换，换型时间可控制在30分钟以内。挤出工位后紧接冷却定型段，采用分段式水冷槽结构，槽体高度可根据挤出速度做上下150mm范围的调节，冷却水温通过外接循环温控系统维持在20-30℃区间，保证刚挤出的串珠胚料快速定型，避免出现拉伸变形、表面缩痕等缺陷。冷却段之后依次排布牵引工位、在线检测工位、分切工位以及成品收集工位，牵引工位采用双辊压合式结构，压合辊表面包覆防滑硅胶层，牵引速度可在0.5m/min-5m/min范围内无级调速，可匹配不同规格串珠的挤出节拍，避免出现胚料拉断或者堆料的问题。在线检测工位集成视觉检测模块，可实时识别串珠表面的缺料、气泡、尺寸超差等缺陷，检测到不良品时会给后续分切工位发送信号，在分切时将不良段自动剔除，无需后续人工全检，降低质检环节的人力投入。分切工位采用旋转飞刀式结构，可根据预设的串珠长度参数调整切割节拍，切割端面的平整度误差可控制在0.1mm以内，切割完成的成品串珠通过末端的皮带输送机构送入成品收集框，收集框位置预留了AGV对接空间，可适配车间自动化物流转运需求，无需人工定时搬运料框。

　　设计过程中重点考虑了各工位的操作维护空间，每个功能工位的外侧都预留了不小于800mm的操作通道，设备的电气控制箱统一布置在产线的同一侧，所有线缆通过线槽沿框架底部排布，避免线缆外露造成的安全隐患，同时也方便后期线路检修。各工位的驱动电机都做了下沉式安装，减少产线上部的突出结构，避免操作人员走动时发生磕碰。产线的传动部位全部配置透明亚克力防护挡板，挡板采用快拆式固定结构，日常清理维护时无需工具即可快速拆卸，兼顾安全防护与维护便利性。

　　从安装适配性来看，整条产线采用模块化分段设计，每个功能段都可单独拆分运输，单段最大重量不超过80kg，进场时无需大型吊装设备，两名操作人员即可完成搬运拼接，拼接时通过定位销快速对位，连接精度可控制在0.2mm以内，避免拼接错位导致的物料跑偏问题。气路与电路接口都采用快插式标准接头，现场安装时只需对应接口插接即可完成连接，无需现场做接线配管工作，大幅缩短产线的安装调试周期。产线的各工位高度都按照人体工程学做了适配，操作面高度统一设置在900mm，操作人员站立作业时无需弯腰或者抬臂即可完成常规操作，降低长时间作业的疲劳感。

　　在实际生产应用中，这套排布方案可实现单班8小时产出符合精度要求的串珠成品120万粒以上，相比传统分散式加工设备，生产效率提升60%以上，工序间的物料转运距离缩短80%，同时减少了中间环节的物料堆积，车间的空间利用率提升40%左右。产线还预留了后续升级的接口，可根据生产需求在现有工位基础上追加表面抛光、染色、烘干等扩展工位，无需对现有线体结构做大规模改动，适配企业不同阶段的产能升级需求。
