净化室化学品液体输送供应集成装置

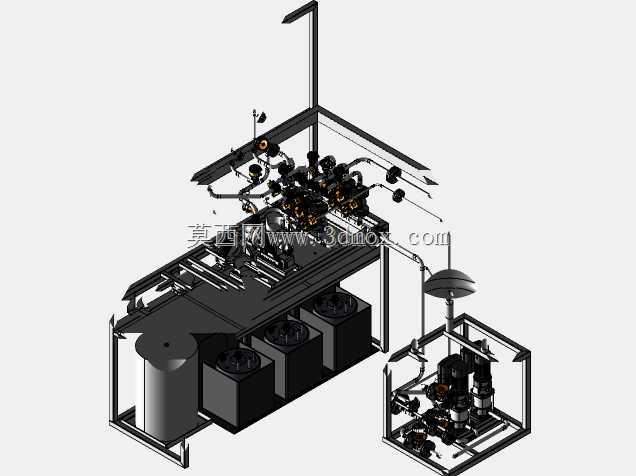

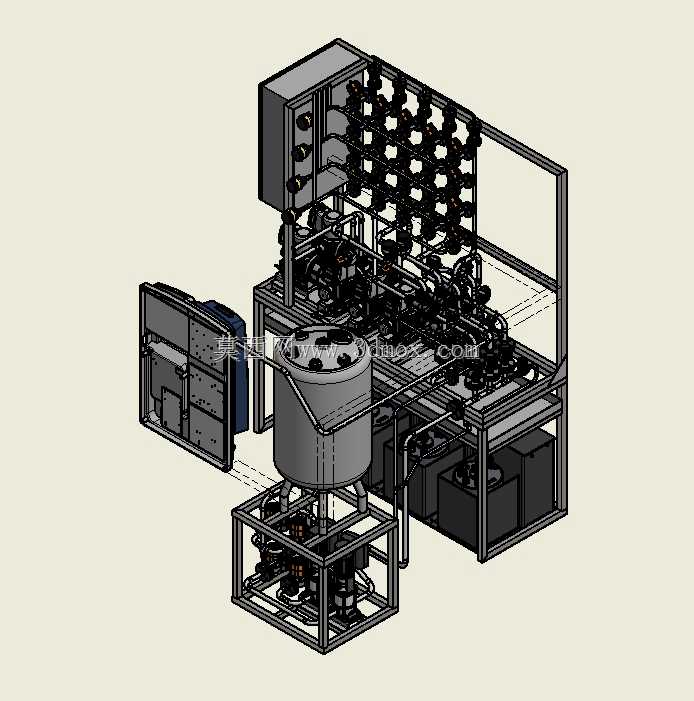

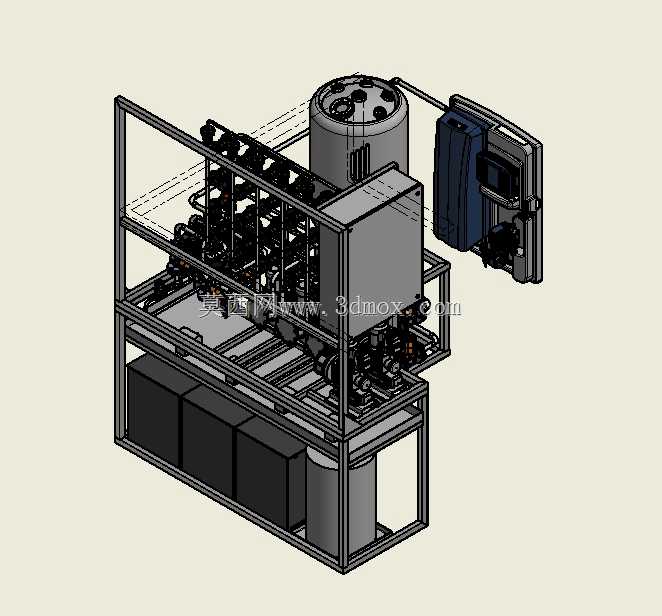

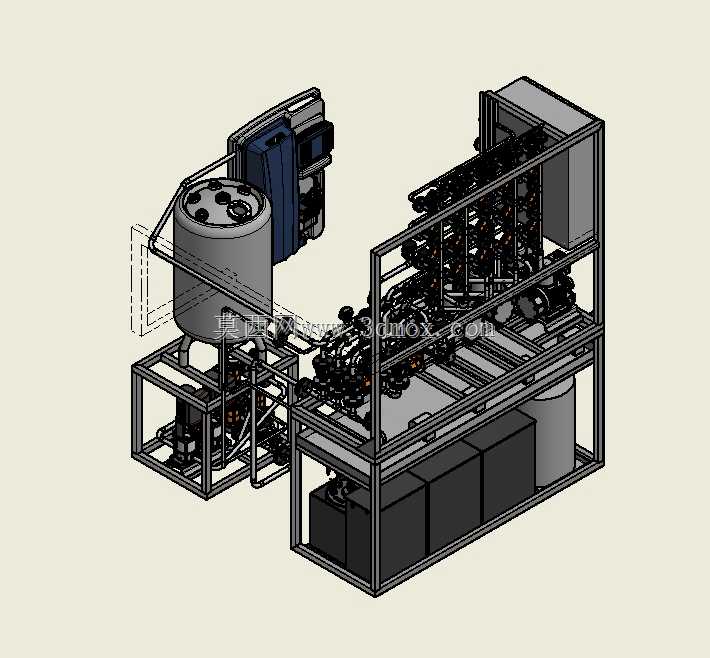

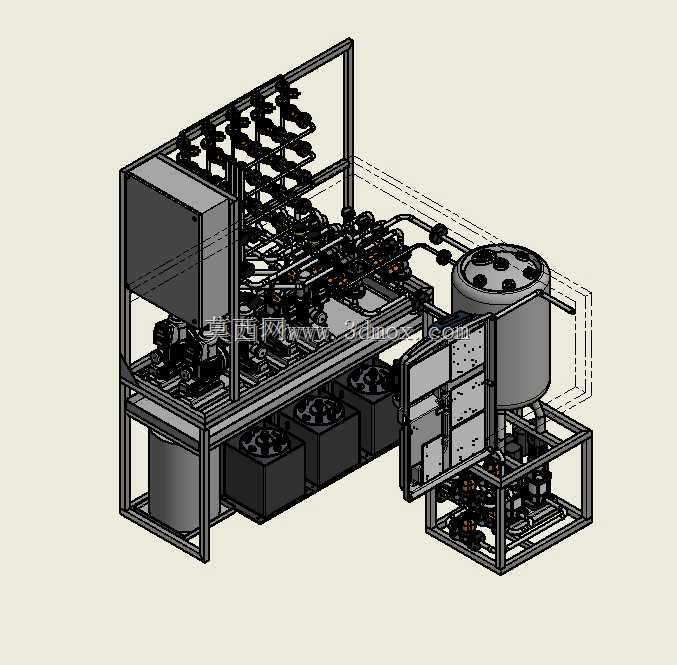

　　这套集成装置主要面向高洁净等级生产场景的工艺流体供给需求，常见于半导体晶圆制造、平板显示面板生产、高端医药试剂配制这类对介质纯净度、供料稳定性要求极高的作业环境，核心作用是将存储的工艺化学品按照生产端的流量、压力要求，稳定输送到对应的工艺工位，全程避免介质受到外界污染，同时防止化学品泄漏引发的安全风险。从结构布局来看，整套装置采用分层式框架搭建，底部区域预留了充足的电气安装空间，用来布置动力控制元件、供电模块以及安全检测组件，所有电气部分和上部的流体管路区域做了物理分隔，避免管路渗漏的液体接触电气元件引发故障。上部框架内集成了多组并行的流体输送支路，每条支路都配置了独立的通断控制、流量调节以及压力检测组件，

　　可同时为多个工艺工位供应不同类型的化学品，也能根据生产需求切换供料路径，适配多品种小批量的生产供料需求。装置侧部集成的储液单元采用密封式罐体设计，罐体顶部预留了多个接口，分别对应补液、排气、液位检测、压力平衡的功能，罐体和管路的连接位置全部采用洁净级快装接头，既可以保证连接位置的密封性能，也能在维护时快速拆解更换密封件，减少停机维护的时间。在设计思路上，整套装置优先考虑了洁净适配性和维护便捷性，所有和化学品接触的管路、阀体、罐体内壁都做了抛光处理，降低介质残留的可能性，避免不同批次化学品交叉污染；框架整体采用方管焊接成型，外部做了防腐涂层处理，能够耐受常见工艺化学品的挥发腐蚀，框架的安装脚位预留了固定孔，

　　可以直接通过膨胀螺栓固定在净化室的环氧地面上，不需要额外做混凝土基础，安装时只需要对接现场的供料出口、电源以及排风接口即可完成部署。从安装边界来看，整套装置的横向宽度控制在常规净化室通道的通行宽度以内，设备就位后不会占用过多的工艺区面积，设备正面预留了足够的操作维护空间，操作人员站在正面就可以完成所有阀体操作、滤芯更换、日常巡检的工作，不需要绕到设备背部操作；设备背部预留了管路对接的检修空间，方便现场施工时对接工艺管线。装置侧部搭载的控制单元采用嵌入式安装，操作面板朝向巡检通道方向，操作人员在日常巡检时可以直接读取各支路的压力、流量数据以及储液罐的液位信息，不需要打开设备的防护门，控制单元的防护等级适配净化室的日常清洁要求，

　　可以耐受常规的洁净室擦拭消毒操作。在功能实现上，这套装置除了基础的流体输送功能外，还集成了泄漏检测、液位预警、压力超限保护的功能，当管路出现微量渗漏时，布置在框架底部的检测传感器会立刻触发信号，切断对应支路的供液阀门，同时发出预警信号，避免化学品泄漏范围扩大；当储液罐内的液位低于设定阈值时，系统会自动触发补液流程，补液过程中实时监测罐内压力，避免补液过快导致罐内压力异常，整个补液过程不需要人工干预，减少操作人员接触化学品的风险。整套装置的管路排布全部沿框架内侧规整布置，每一条管路都做了清晰的介质流向标识，方便后期维护时快速识别管路属性，管路之间预留了足够的间隙，避免管路相互摩擦导致的管壁破损，也方便后期更换单条管路时不需要拆解周边的其他组件。对于结构设计从业者来说，这套模型的框架布局、机电分隔思路、洁净管路排布逻辑都有很高的参考价值，尤其是在设计同类洁净流体供应设备时，可以参考这种分层布局的方式，将流体部分和电气部分做物理隔离，既满足安全规范要求，也能压缩设备的整体占地面积，适配净化室高昂的单位面积成本；在做三维建模时，这类集成设备需要重点关注各组件的安装干涉问题，尤其是阀体、接头这类标准件的安装空间预留，要保证扳手等工具的操作空间，避免出现模型组装完成后实际无法拧动接头的问题，同时还要考虑管路的弯曲半径，避免管路弯折过大导致的流阻增加，影响供料的稳定性。
