USB3.0高速64G便携存储U盘结构设计

　　日常做设备调试、产线程序拷贝的时候，最常用的就是这类便携存储介质，很多人觉得U盘结构简单，真要做可量产的结构设计，要考虑的细节一点不少。先从实际应用场景说，这类U盘不是只用来插家用电脑传文件，工业场景里要插工控机、机床CNC系统、嵌入式调试口，很多设备的USB接口是嵌在面板凹槽里的，要是U盘主体做的太宽太厚，插进去会被面板挡住，根本插不到位，所以设计的时候首先要卡准接口端的尺寸边界，USB公头的外露长度要严格符合通用串行总线的物理规范，金属接头部分的长度、厚度公差要控制在0.1mm以内，不然要么插不进标准母座，要么插进去松垮接触不良。

　　再看功能特性，这款是USB3.0规格，传输速率比2.0版本高十倍以上，结构上要注意内部PCB的布线屏蔽，外壳的金属部分（这款是主体做了类金属质感的塑壳加端盖蓝色结构）要和USB接头的金属屏蔽层可靠接触，避免高速传输的时候出现电磁干扰，导致传大文件丢包、识别失败的问题。尾部做了挂环结构，这个结构不是随便加个圈就行，挂环的内孔直径要够穿常规的钥匙圈、挂绳，同时挂环和主体的连接位置要做圆角过渡，避免应力集中，要是挂在钥匙串上日常揣兜里，反复弯折拉扯的时候，连接位不能出现断裂，很多便宜U盘用两次挂环就断了，就是这里的壁厚没做够，过渡圆角太小导致应力集中。

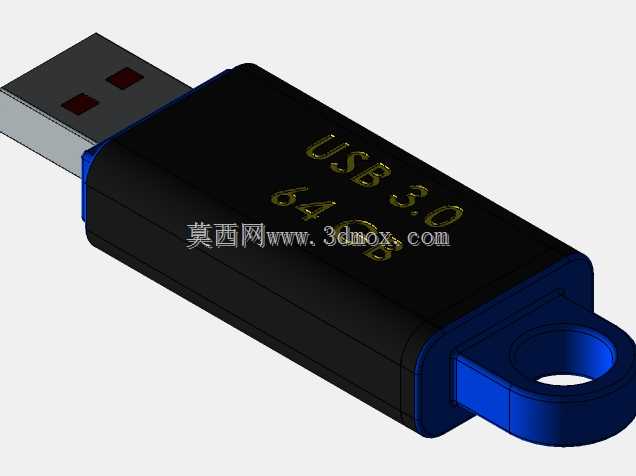

　　外壳的分模设计也有讲究，这款是主体黑壳加端部蓝色装饰件的双色结构，公头端的蓝色护套刚好对应USB3.0的接口识别色，用户一眼就能认出是高速版本，不用翻参数看。分模线要做在侧面不显眼的位置，合模的时候的飞边要控制在手感摸不出来的程度，不然日常插拔的时候毛边刮手，使用体验很差。端盖和主体的配合要做卡扣结构，公头插进去之后有明显的到位阻尼，不会因为轻微晃动就掉出来，毕竟U盘的公头要是长期外露，沾了灰尘、金属碎屑，很容易造成接口短路、接触针脚氧化，缩短使用寿命。

　　内部结构的话，PCB板的尺寸要和外壳内腔留0.2mm左右的装配间隙，方便打胶固定，避免摔落的时候PCB移位导致针脚脱焊。存储芯片和主控芯片的位置要避开外壳的卡扣位，防止装配的时候卡扣压到元件造成虚焊。外壳的壁厚控制在1.2mm到1.5mm之间，用ABS或者PC材质的话，这个厚度既有足够的抗摔强度，日常从一米高度掉到水泥地上不会开裂，又不会因为壁厚太浪费材料，控制整体重量在10g左右，插在设备上的时候不会因为自重太大，长期悬垂把设备的母座撑变形。

　　还有使用场景里的插拔寿命，USB公头的金属部分要用厚度不小于0.3mm的铜材镀镍，保证插拔1000次以上还能有可靠的接触力，不会因为针脚弹性下降导致接触不良。尾部挂环的位置要做和主体一体的结构，不要做单独的挂环配件，不然装配多一道工序，还容易出现配件脱落的问题。另外外壳表面的丝印标识，要做在主体的平面位置，字符高度控制在合适范围，既能清晰看到容量和版本标识，又不会因为丝印位置在弧面上导致印刷模糊，日常手摸、摩擦也不容易掉字。

　　很多人做这类小数码产品的结构，容易忽略安装边界的问题，比如有些设备的USB接口旁边挨着其他接口，要是U盘的主体宽度超过20mm，就会挡住旁边的HDMI、网线接口，导致相邻接口没法用，所以这款的主体宽度控制在18mm以内，厚度控制在8mm左右，插在密集排布的接口面板上，不会干涉相邻接口的使用。另外整体长度控制在60mm以内，加上挂环也不会太长，插在笔记本上的时候不会突出太多，收电脑包的时候不容易被碰断。

　　从设计思路上来说，这类存储产品的结构设计，核心是在保证内部元件可靠防护的前提下，尽可能做的紧凑便携，同时兼顾识别性和使用手感，不要为了做花哨的外观牺牲实用性，比如很多异形U盘看起来好看，但是插设备的时候干涉、插拔费劲，反而失去了便携存储的核心价值。所有的结构细节都要围绕实际使用的痛点来，比如容易丢盖的问题，这款虽然是帽盖结构，但是可以在帽盖上做小的卡扣，拔下来的时候可以扣在尾部的挂环位置，避免帽盖丢失；比如容易插反的问题，公头的定位要做的清晰，反方向插的时候有明显的阻挡，不会让用户用蛮力插坏接口。

　　实际工业场景里用的U盘，还要考虑一定的耐温性能，外壳材质要能在零下10度到60度的环境里不变形，因为夏天放在车里、冬天在室外调试设备，温度范围比家用场景宽很多，要是材质选的不对，高温下外壳变形，低温下变脆开裂，就没法满足工业使用的需求。另外内部的固定胶要选用有一定弹性的硅胶，不要用硬的环氧树脂，不然摔落的时候冲击力直接传到芯片上，容易造成芯片损坏。整体的结构设计没有多余的零件，装配工序简单，适合批量生产，良率容易控制，成本也能压到合理区间，同时满足日常消费级和轻度工业级的使用需求。
