高精度数显游标卡尺工业测量工具结构设计

　　在机械加工现场的工序检验环节，数显游标卡尺是一线质检人员与机床操作工随身携带的基础测量器具，从毛坯件的余量核查到精加工后零件的尺寸确认，从装配工位的配合间隙排查到维修现场的磨损量检测，这类量具的适用场景覆盖了金属加工、设备维保、五金装配、模具修配等多个作业环节，相比传统机械式游标卡尺，数显结构省去了人工对齐刻度、计算游标差值的步骤，能直接输出清晰的数字读数，有效降低了不同操作人员的读数误差，尤其在光线条件一般的车间现场、批量零件快速抽检的场景下，测量效率的提升十分明显。

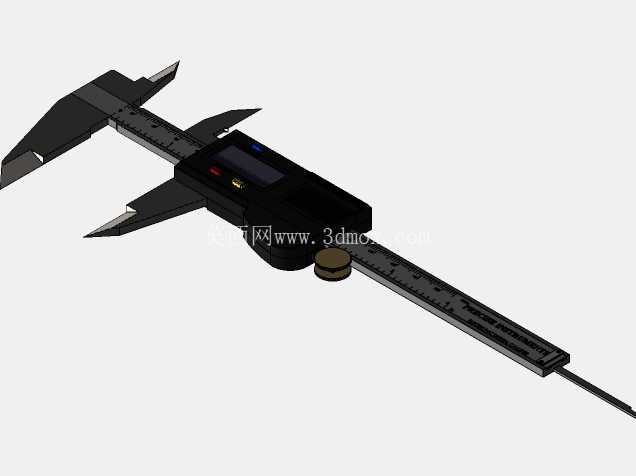

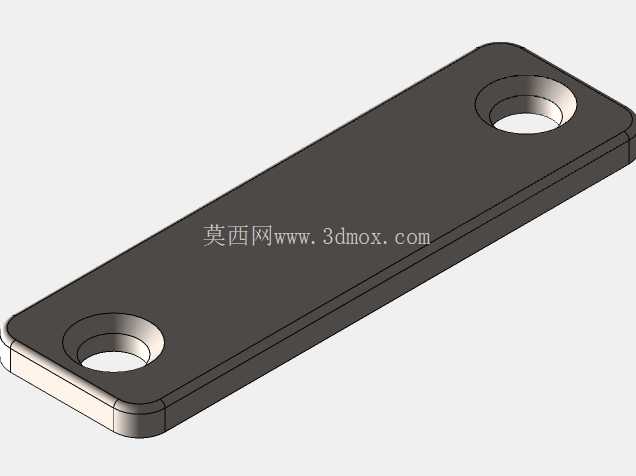

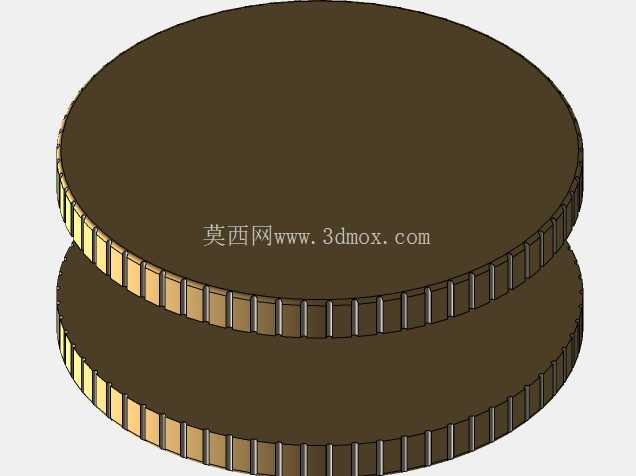

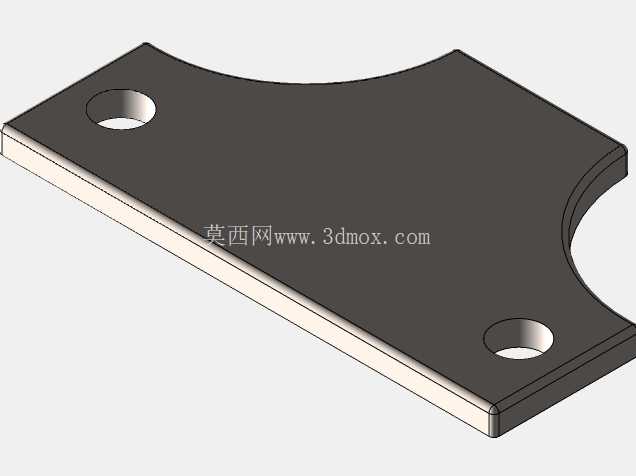

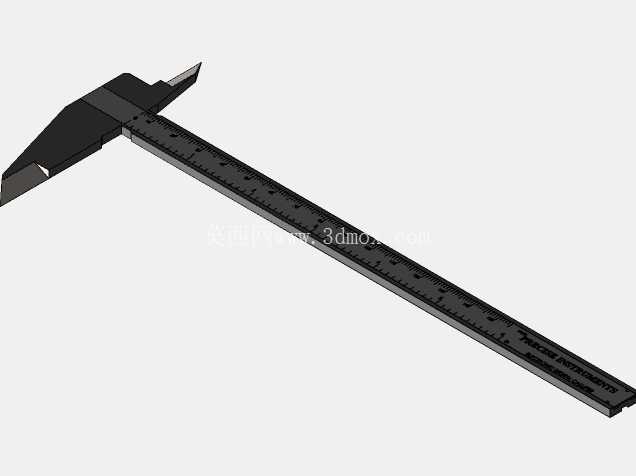

　　这款数显游标卡尺的整体结构遵循人体工学设计思路，主尺身采用平直的长条形刚性结构，材质选用经过时效处理的不锈钢型材，从根源上减少长期使用后的形变问题，保证测量基准的直线度稳定性；尺身表面的刻度区域做了哑光处理，避免车间强光反射干扰读数，滑动尺框与主尺的配合面经过精密研磨，配合间隙控制在合理范围内，既保证滑动过程顺畅无卡滞，又不会出现晃动导致的测量偏差。测量端的结构设计兼顾了不同测量需求：外侧的两个硬质合金量爪用于测量工件的外径、长度、外形尺寸，量爪测量面经过淬火处理提升耐磨性能，长期反复接触工件也不会出现磨损凹陷导致的测量失准；内侧的内测量爪可用于测量孔径、槽宽等内尺寸，深度测量杆延伸在尺身尾部，可直接探入盲孔、台阶槽内测量深度尺寸，实现一器多用，减少工位上频繁更换量具的操作。

　　数显模块固定在滑动尺框上，显示屏采用大字号高对比度设计，数值显示清晰直观，模块内置的位移传感器通过识别尺身的栅格刻度实现位移量的精准转换，测量分辨率可达0.01mm，能满足绝大多数常规机加工零件的尺寸公差检测要求；模块上设置的功能按键可实现数值清零、单位切换、测量值保持等实用功能，比如在做比较测量时，可在标准件上对零后直接读取被测件的偏差值，测量值保持功能可在卡尺从难以直接读数的深孔、狭窄位置取出后再读取数值，避免视线受阻导致的读数错误。

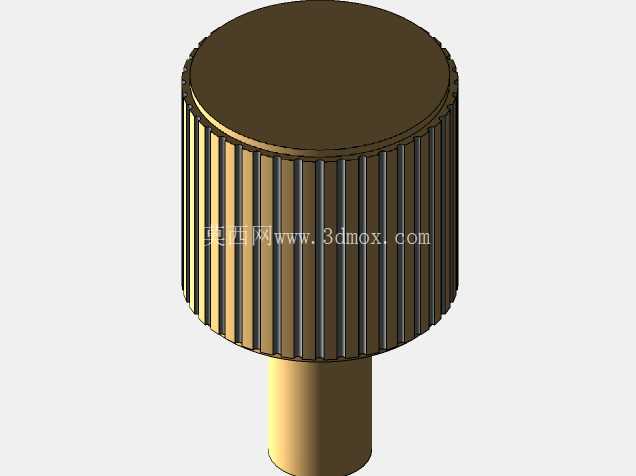

　　从安装与使用边界来看，这款卡尺的整体长度适配0-150mm的常规测量量程，尺身宽度控制在便于单手握持的尺寸范围内，滑动尺框上的锁紧螺钉可在测量完成后固定尺框位置，防止挪动过程中尺框滑移导致数值变化；电池仓设置在数显模块的侧方，更换电池无需拆解尺身结构，日常维护十分便捷。在实际设计建模过程中，需要重点把控几个关键配合尺寸：一是主尺与滑动尺框的配合公差，既要保证滑动的顺滑度，又要控制尺框在垂直于尺身方向的窜动量，避免量爪错位带来的测量误差；二是两个外测量爪的测量面平面度、平行度公差，以及测量面与尺身基准面的垂直度，这部分形位公差直接决定了测量值的准确性；三是深度测量杆与尺身端面的同轴度，保证深度测量时测量杆能垂直探入被测位置，不会出现倾斜导致的测量值偏大问题。不同于实验室使用的高精度千分尺，数显游标卡尺的设计更偏向于现场作业的实用性，抗轻微油污、抗日常磕碰的结构设计能适应车间相对复杂的使用环境，量爪端部的圆弧过渡处理也能减少测量过程中对工件软质表面的划伤，在铝件、铜件等有色金属零件的测量场景中也能适用。日常使用中，操作人员只需定期清洁量爪测量面、尺身滑动面的切屑与油污，避免硬物磕碰数显模块，即可长期保持稳定的测量精度，是机械加工、五金制造、模具生产等场景下不可或缺的基础测量器具。
