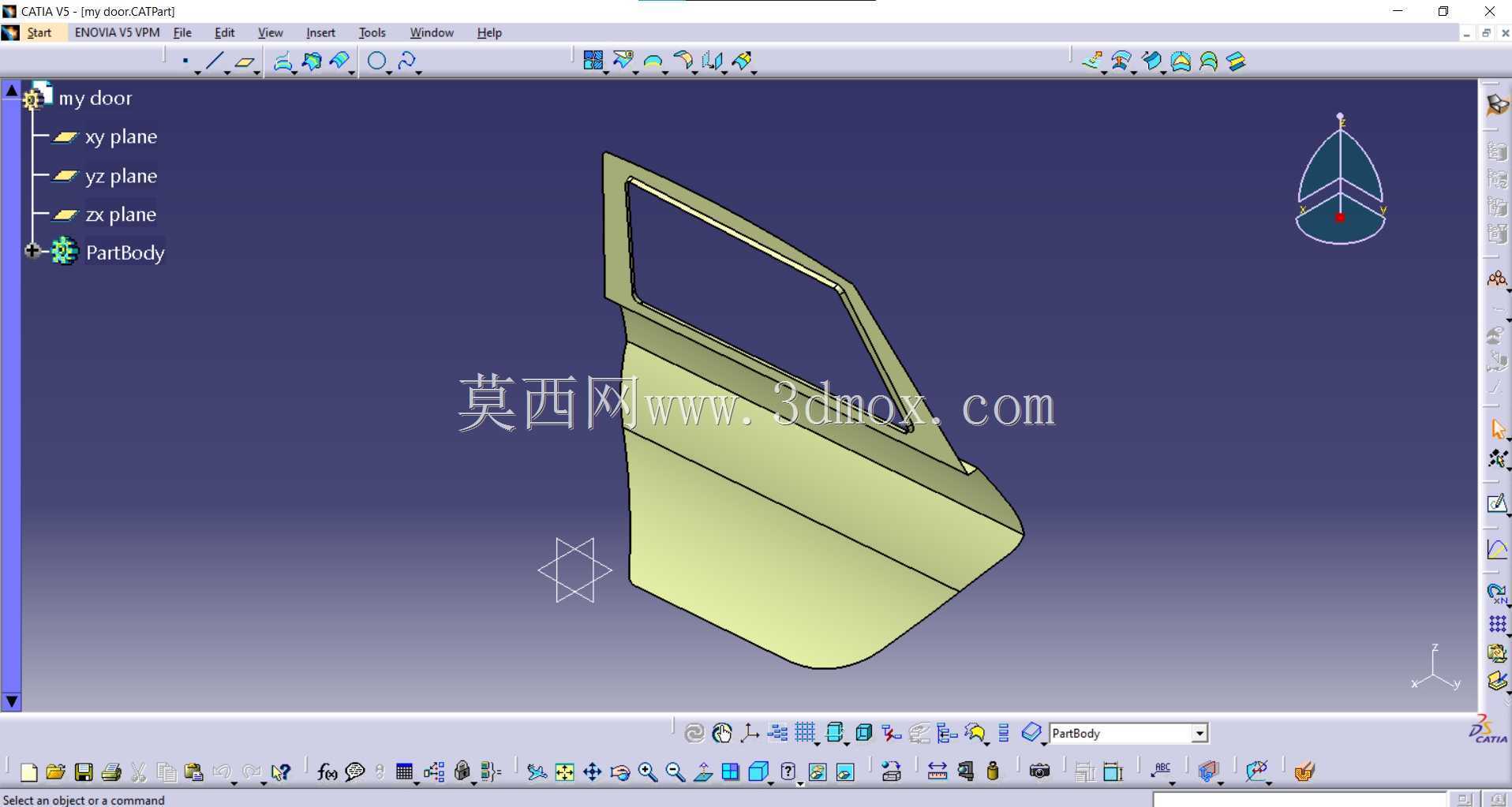

基于GSD原理设计的汽车车门门板结构

　　在汽车车身结构设计环节，车门门板作为乘员舱侧围的核心覆盖与承载构件，需要同时兼顾外观曲面流畅度、安装边界适配性、功能集成空间预留等多重工程要求，本次设计的门板结构采用CATIA GSD创成式曲面设计思路完成整体构型搭建，区别于传统实体建模的堆砌式设计逻辑，从曲面骨架出发完成整体形态的构建，能够更好匹配车身侧围的A级曲面连续性要求。从实际应用场景来看，这类门板结构主要适配家用乘用车的前/后侧门装配需求，日常使用中需要承担车窗升降机构容纳、车门内饰板安装基准、侧碰力传导分散、车门密封条压合固定等核心功能，设计过程中首先需要对齐车身侧围的整体安装边界，确认门板与翼子板、B柱、车顶侧梁、门槛梁之间的间隙面差要求，

　　常规同级别车型的门板安装边界需要预留3-5mm的装配调整间隙，避免车辆行驶过程中因车身扭转产生部件干涉。设计思路上，首先以车身坐标系下的三个基准平面为定位基础，先勾勒出门板的整体外轮廓控制线，其中上部的车窗框区域需要匹配玻璃升降的曲面轨迹，确保玻璃在升降全程能够与导轨、密封条保持均匀贴合，避免出现升降卡滞、密封不严的问题；下部的门板主体区域采用渐变式曲面过渡，既保证外表面的风阻优化要求，也为内侧的防撞梁安装、音响喇叭预留、门锁机构布置留出足够的内部空腔。从结构特性来看，门板整体采用薄壳式构型，边缘区域做了翻边处理，一方面用于焊接固定车门内板，形成完整的车门腔体结构，另一方面翻边结构能够大幅提升薄板构件的整体刚性，

　　减少车辆行驶过程中产生的门板共振异响。在曲面构建过程中，GSD模块的多截面曲面、桥接曲面功能被大量应用，确保不同区域的曲面连接达到G2连续要求，避免外表面出现光影畸变，影响整车外观质感。安装边界的处理上，门板上部的窗框位置预留了玻璃导轨的安装卡槽，卡槽的走向完全跟随玻璃升降的运动轨迹，公差控制在±0.2mm范围内，保证玻璃升降的平顺性；门板下部的边缘位置预留了与车门内板焊接的定位焊点过孔，同时在门锁、铰链安装的对应区域做了局部加厚处理，提升连接位置的结构强度，避免长期开关车门产生连接位置的疲劳变形。不同于部分采用实体建模生成的门板结构，基于GSD原理搭建的曲面骨架模型，后续修改调整的效率更高，当车身侧围轮廓需要做适配调整时，

　　仅需要修改对应的控制线参数，即可快速完成整体曲面的更新，大幅缩短结构迭代的周期。在实际工程应用中，这类门板结构完成建模后，还需要配合做模态分析、侧碰仿真、刚度校核等一系列仿真验证，确保结构满足整车的性能要求，而精准的曲面骨架是后续所有仿真分析、模具开模、工艺编制的基础，曲面的质量直接影响后续冲压工序的成型质量，避免出现冲压开裂、起皱等工艺问题。设计过程中还需要考虑门板与周边附件的匹配关系，包括外拉手的安装开孔、后视镜的安装基座位置、车门密封条的安装止口等细节结构，所有的安装点位都需要在曲面骨架阶段就做好位置预留，确保后续结构细化时不会出现空间干涉。从尺寸层面来看，常规家用车的前门门板整体高度在1000-1200mm区间，宽度在800-950mm区间，窗框区域的开口尺寸需要满足法规要求的乘员视野范围，同时窗框的转角位置做了圆角过渡处理，避免应力集中，也能够提升玻璃密封条的使用寿命。门板下部的曲面做了轻微的内收设计，既能够优化整车的空气动力学性能，减少高速行驶时的风噪，也能够避免车辆经过狭窄路段时门板下部容易发生刮擦的问题。整体结构没有冗余的设计特征，所有曲面走向都服务于功能需求与工艺要求，完全符合量产车零部件的设计逻辑，能够为同类型车门结构的设计建模提供参考。
