机加工手动螺丝虎钳夹持工装结构

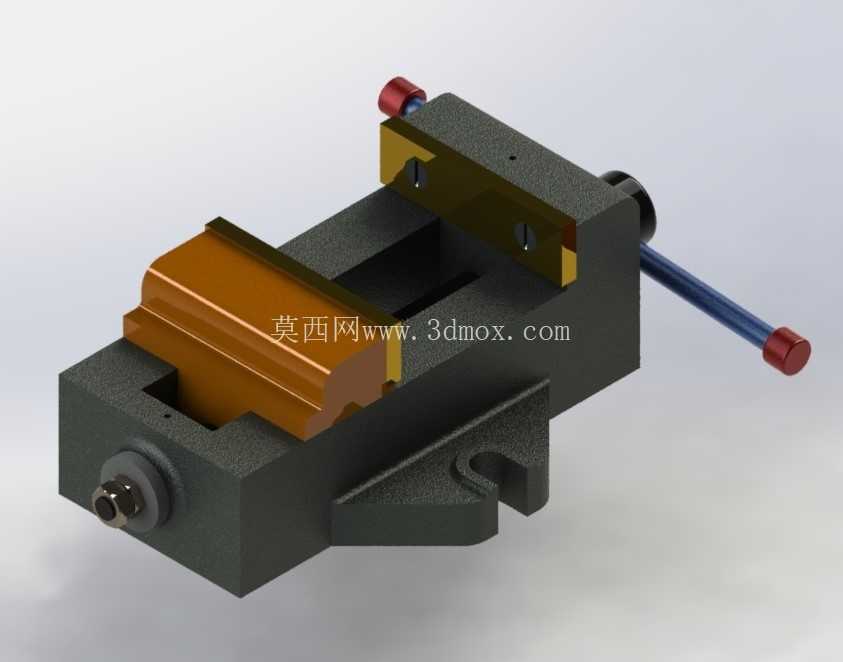

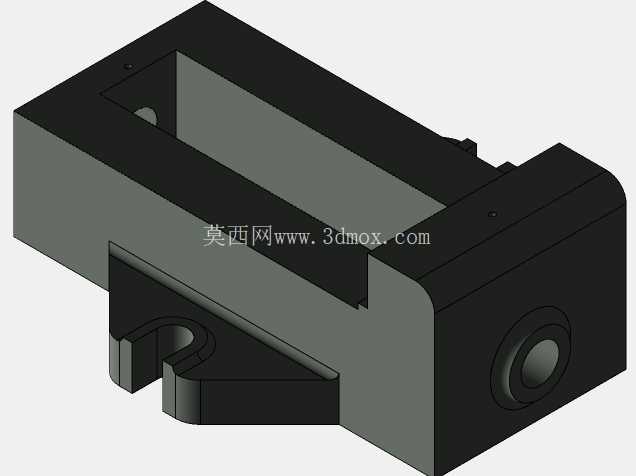

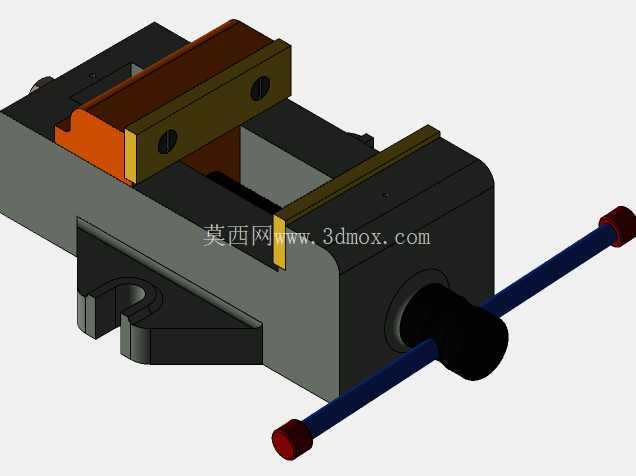

　　在常规机加工、钳工修配、小型零件铣削钻削作业场景里，这类手动螺丝进给虎钳是工位上最基础也最高频的夹持工装，区别于液压或气动快夹虎钳，它的核心优势是夹持力调节区间宽、自锁性能稳定，不需要外接动力源就能在任意工作台工位完成部署，适配多品种小批量的柔性加工需求。从结构设计逻辑来看，这套虎钳采用固定钳身搭配活动钳口的经典布局，固定钳身底部预留了两个T型螺栓安装槽位，可直接适配标准铣床、钻床工作台的T型槽间距，安装时不需要额外制作转接板，钳身整体采用铸铁铸造后时效处理的工艺路线，能保证长期受夹持反力时不会出现应力变形，钳身的导轨面做了矩形导轨结构，相比燕尾导轨，它的承载侧向力能力更强，在承受铣削侧向冲击时不容易出现钳口抬升的问题。

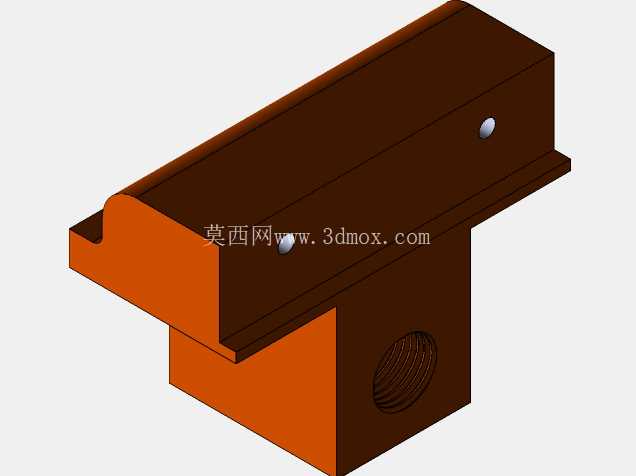

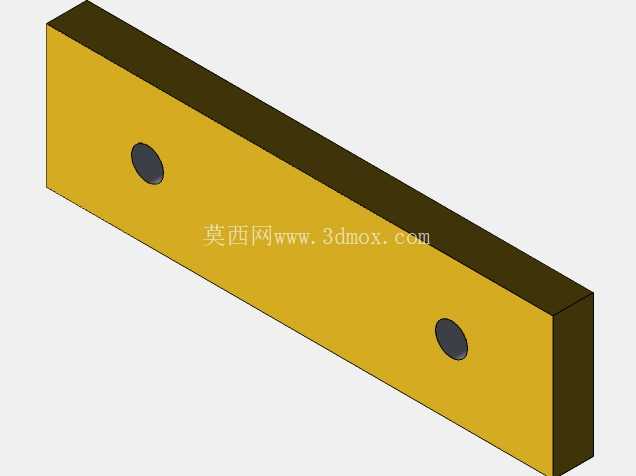

　　活动钳口的进给依靠梯形丝杆传动，梯形螺纹的导程设计兼顾了进给速度和自锁性能，转动丝杆端部的加力杆时，活动钳口沿钳身导轨平稳移动，当夹持工件后，梯形螺纹的自锁角可以保证在加工振动环境下钳口不会自行松退，不需要额外加装锁紧机构就能维持稳定的夹持力。钳口板采用可拆卸式设计，通过内六角螺钉固定在活动钳身和固定钳身上，钳口工作面加工有交叉网纹，用来增加和工件接触面的摩擦力，针对不同材质的工件，还可以更换铜质、铝质或者软质尼龙钳口，避免装夹时夹伤工件已加工表面。

　　从安装边界尺寸来看，这类虎钳的钳口张开行程覆盖了常规小型零件的装夹范围，钳身总高度控制在普通机床工作台到刀具行程的安全区间内，不会因为工装高度过高导致刀具行程不足，底部安装槽的间距符合通用机床工作台的T型槽标准，不管是台式钻床、立式铣床还是钳工台，都可以直接通过T型螺栓完成固定，不需要对工作台做二次改造。实际使用过程中，当进行锉削、錾切、锯切这类手动加工作业时，可以通过螺栓将虎钳永久固定在钳工工作台边缘，钳身的伸出长度刚好适配人工操作的手臂作业范围，操作丝杆加力杆时不需要过度俯身就能完成工件的夹紧与松卸；在进行小型零件的铣削、钻削作业时，将虎钳固定在机床工作台上后，固定钳口的定位面可以作为工件X向的定位基准，配合百分表找正钳口平行度后，就能快速完成批量零件的装夹定位，减少重复找正的辅助时间。设计这套结构时，特意在固定钳身的端部设置了丝杆支撑座，支撑座内镶嵌有铜质轴套，减少丝杆转动时的磨损，同时丝杆和活动钳身的连接部位采用开口销加垫圈的防脱结构，避免丝杆转动到最大行程时从活动钳身中脱出，钳身底部的排屑槽设计可以让加工产生的铁屑顺着槽面滑落，不会堆积在导轨配合面内导致活动钳口移动卡滞，日常维护时只需要定期在导轨面和丝杆螺纹处涂抹润滑脂，就能保证长期使用的操作顺畅度。

　　和快动虎钳相比，这种螺丝进给的结构虽然夹紧速度稍慢，但它的夹持力可以通过加力杆的力矩精准控制，装夹薄壁零件时可以避免夹持力过大导致零件变形，装夹硬质合金工件时又可以通过加力杆增力获得足够的夹持摩擦力，防止加工过程中工件移位，在工装夹具的选型中，这类虎钳属于通用性极强的基础工装，几乎覆盖了所有小型零件的机加工、修配、检测装夹场景，是机械加工车间、钳工实训工位、产品试制实验室必不可少的基础夹持设备。
