曲面随动凸轮移动执行机构结构设计

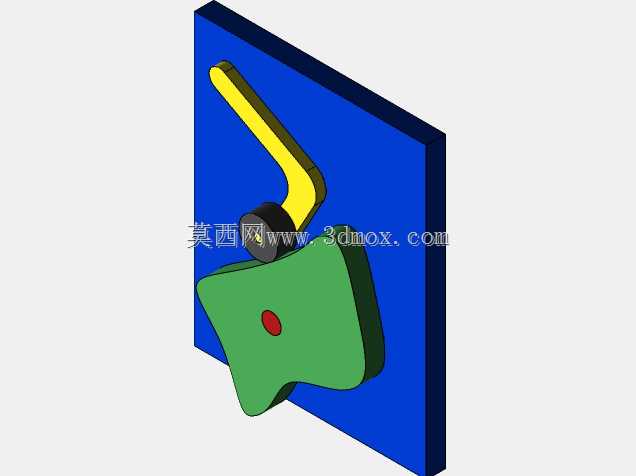

　　在非标自动化检测、曲面工件轮廓加工、异形面涂覆贴合这类需要执行端贴合复杂曲面做定向位移的工况里，常规的直线导轨搭配气缸的驱动方案很难适配曲面的连续曲率变化，很容易出现执行端压合力度不均、轨迹偏移、甚至刮伤工件表面的问题，这套凸轮移动执行结构就是针对这类场景开发的纯机械随动方案，不需要额外加装视觉检测或者力控反馈组件，仅靠凸轮轮廓的型线设计就能实现执行端沿目标曲面的精准路径跟随。从结构组成来看，整套机构以一块方形安装基板作为承载基准，基板上加工有定位销孔与安装沉孔，可直接固定在设备工作台面或者滑台模组上，安装边界的长宽尺寸控制在常规小型自动化工位的适配范围内，不需要额外改造现有工位的安装空间。基板上集成了凸轮安装座、随动摆杆、

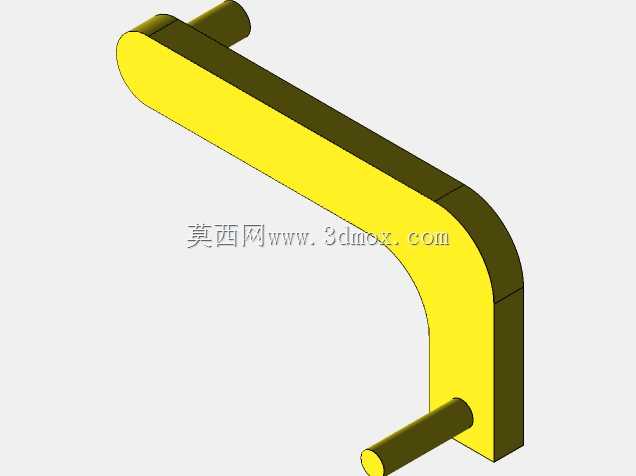

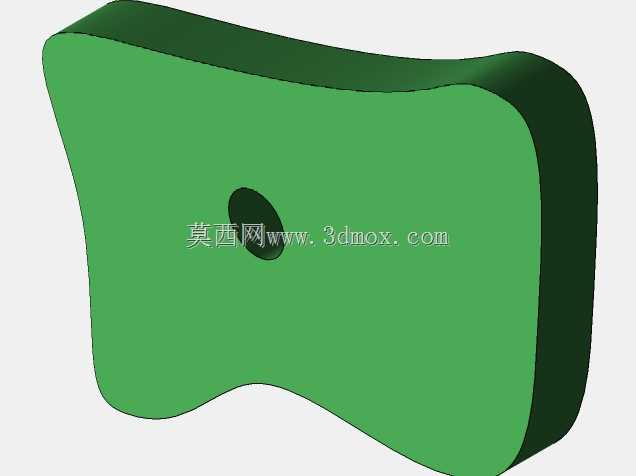

　　执行端固定位三个核心部分，其中绿色的凸轮件是整套机构的核心，它的轮廓型线是完全匹配目标工件的曲面路径做的等距偏移设计，加工时需要保证轮廓面的粗糙度达到Ra1.6以下，减少随动过程中的摩擦阻力，避免出现爬行卡顿的问题。随动摆杆一端通过销轴铰接在基板的固定座上，铰接位置配有自润滑铜套，长期往复摆动也不会出现磨损间隙，摆杆靠近凸轮的一侧装有微型随动轴承，轴承外圈始终贴合凸轮轮廓面，当凸轮绕自身固定轴做定轴转动时，随动轴承会沿着凸轮轮廓的曲率变化带动摆杆做对应角度的摆动，摆杆另一端的执行端安装位就会输出预设的位移轨迹，完全贴合目标曲面的路径要求。和常规的凸轮直动机构不同，这套结构的凸轮轮廓没有采用传统的等速或者等加速运动规律，

　　而是针对曲面跟随的场景做了型线优化，在曲率变化较大的区段做了过渡圆角处理，避免随动摆杆出现刚性冲击，运行过程中传动噪音更低，执行端的运动平稳性更好，哪怕是在每分钟60次往复的工作节拍下，也不会出现轨迹超差的问题。实际应用时，这套机构可以搭配不同的执行端头使用，比如安装检测探头就可以完成异形曲面的连续厚度检测，安装涂胶头就可以完成曲面工件的均匀涂胶，安装压合滚轮就可以完成曲面覆层的滚压贴合，适配场景覆盖了3C电子零部件检测、小型五金件表面处理、包装行业异形盒贴标等多个领域。设计过程中特意控制了整套机构的整体高度，所有传动部件都没有超出基板的安装平面太多，不会和工位周边的其他送料、取料机构产生运动干涉，摆杆的摆动行程也做了机械限位设计，

　　在凸轮型线的两个极限位置配有硬限位挡块，哪怕出现驱动端误动作的情况，也不会导致摆杆过位损坏工件或者机构本身。铰接销轴的位置经过反复校核，保证随动轴承在整个运动周期内都能和凸轮轮廓保持稳定接触，不会出现脱开跳位的情况，不需要额外加装弹簧复位结构，减少了易损件的数量，后期维护只需要定期给铰接位置加注润滑脂、检查随动轴承的磨损情况即可，维护成本远低于带力控或者视觉引导的同类执行机构。凸轮本身采用硬质铝合金加工，表面做了阳极氧化处理，耐磨性能足够应对常规工业场景的长期使用，重量也比钢制凸轮更轻，驱动时需要的扭矩更小，可以搭配小型步进电机直接驱动，不需要额外加装减速机构，进一步压缩了整套机构的占用空间。在安装适配性上，基板上的安装孔采用了长圆孔设计，允许在小范围内调整整套机构的安装位置，方便现场调试时对齐工件的基准位置，执行端的安装位也预留了标准的螺纹孔，可以快速更换不同的执行端头，不需要重新加工连接部件，换型调整的时间可以控制在十分钟以内，适配小批量多品种的柔性生产需求。
