手动多工位压合工装结构设计

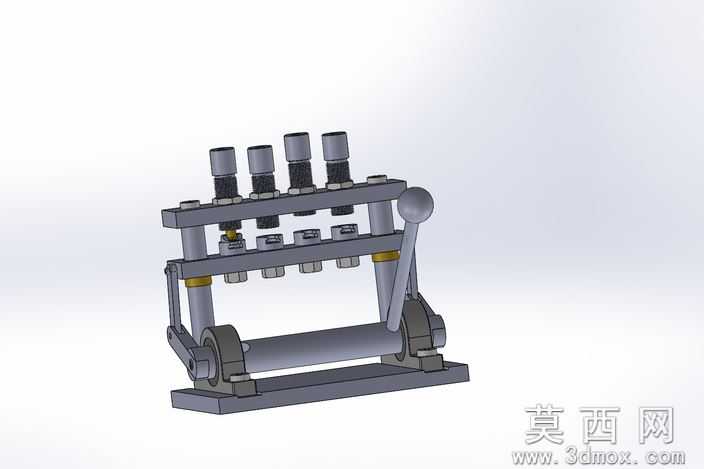

该作品为手动驱动的多工位压合工装三维设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对每一处装配间隙、运动行程都做了精准的参数约束，确保模型可直接导出工程图用于生产加工。模型整体采用卧式框架布局，底部为一体式铸造风格的安装基座，基座两端设置带轴承座的支撑结构，用于承载横向的手动驱动转轴，转轴一端延伸出摇臂手柄，手柄末端设置防滑球形握把，符合人体工学操作角度，操作人员可通过扳动手柄驱动整套压合机构完成下压动作。上部压合工位共设置四个并行的压装单元，每个单元包含独立的导向立柱、压头组件、复位弹性元件，导向立柱采用上下双层固定板做定位支撑，上层固定板用于固定压杆的导向套，保证压杆下行过程的同轴度，避免压装偏斜；下层固定板设置与压头对应的工件定位槽，可同时完成四个相同工件的压装作业，大幅提升手动作业的加工效率。建模过程中对所有金属结构件赋予了哑光钢质材质，对转轴处的轴承、复位弹簧等标准件做了单独的材质区分，渲染阶段采用柔和的影棚布光，清晰展现出各部件的装配层次与结构细节，没有出现零件穿模、装配关系错误的问题。设计思路上充分考虑手动作业的操作便捷性，将驱动摇臂的力臂长度做了优化计算，保证操作人员施加较小的握力即可输出足够的压装力，同时在压杆与固定板之间设置了耐磨衬套结构，延长工装的长期使用寿命，各工位之间预留了足够的操作空间，方便工件的取放与定位，整体结构紧凑无冗余设计，完全满足小批量零件的手动压装加工需求。
