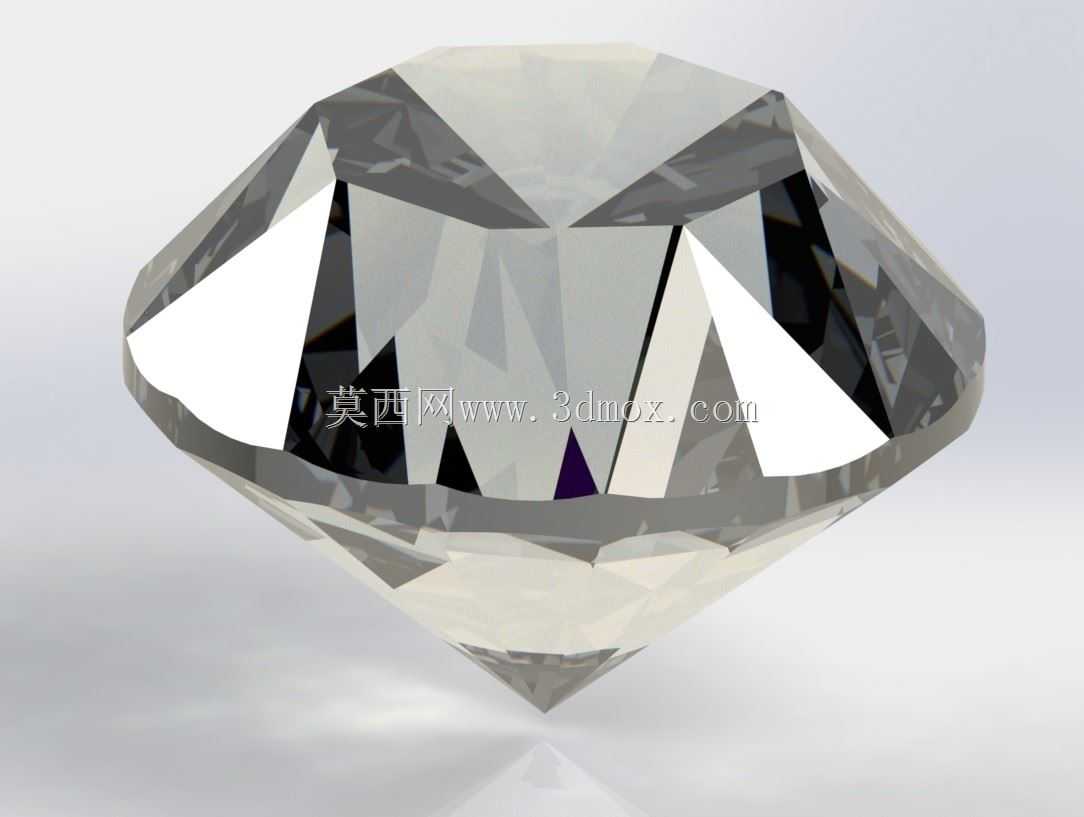

标准圆钻切工金刚石晶体结构三维数模

　　本次构建的金刚石三维数模，完全还原标准圆明亮式切工的几何结构，所有刻面角度、棱边交汇关系严格遵循光学折射设计逻辑，可直接用于珠宝设计打样、光学仿真验证、硬质材料切削模拟等多个工程场景。在珠宝加工领域，该数模可直接导入CNC精雕机、五轴研磨设备作为加工路径生成的基准，省去人工测绘刻面角度的环节，避免手工放样带来的角度偏差——要知道圆钻切工的冠部主刻面、星刻面、上腰面与亭部主刻面、下腰面的角度差直接决定光线全反射效果，哪怕0.5度的角度偏差都会导致漏光，降低成品的火彩表现，数模中所有刻面的交汇棱边都做了零公差约束，相邻刻面的共边完全重合，不存在碎面、重叠面等建模缺陷，可直接生成无过切的加工刀路。在超硬材料应用场景中，

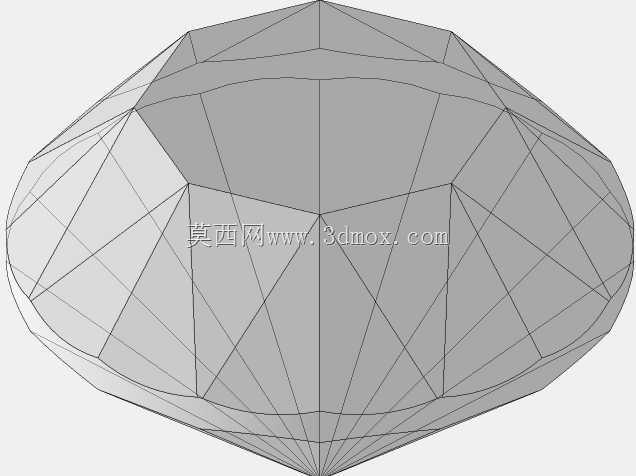

　　该数模可作为金刚石刀具、金刚石磨粒的仿真基准，通过调整晶体的晶向参数，模拟不同晶面的耐磨性能差异——工业用金刚石磨粒的切削刃形态直接影响磨削效率，标准多面体结构的数模可用于离散元仿真中磨粒与工件的接触力学计算，分析不同切入角度下的磨削力变化、磨粒磨损速率，为砂轮配方设计、磨削参数优化提供几何依据。从设计思路来看，建模时首先确定金刚石的腰棱基准圆，以腰棱所在平面为分界面，向上构建冠部的33个刻面，向下构建亭部的24个刻面，所有刻面的法向量都经过精确计算：冠部主刻面与腰棱平面的夹角控制在34.5度，亭部主刻面与腰棱平面的夹角控制在40.75度，这个角度组合是经过上百年光学验证的最优切工角度，能让进入晶体的光线在亭部刻面发生全反射，

　　最终从冠部射出形成明亮的反光效果。建模过程中没有采用曲面放样的方式构建刻面，全部使用平面拉伸、布尔求交的方式生成实体，保证每个刻面都是绝对平面，不存在微小的曲面弧度，完全匹配真实金刚石的晶体解理面特性——天然金刚石的晶体面都是平整的解理面，不存在曲面结构，这一点是很多非专业建模容易忽略的细节，曲面刻面不仅不符合晶体的物理特性，在后续加工仿真、光学仿真中也会出现计算误差。关于安装与适配边界，该数模的坐标系原点设置在腰棱平面的几何中心，Z轴垂直穿过台面中心与底尖，所有尺寸以毫米为单位进行参数化驱动，用户可直接修改腰棱直径参数来调整整体尺寸，从0.1克拉的碎钻到数克拉的大尺寸晶体都可以通过参数变更快速生成，不需要重新构建拓扑结构。

　　数模的实体为单一闭合实体，没有开放边、非流形边等几何错误，可直接导入光学仿真软件进行光线追迹计算，模拟不同入射角度下的色散效果，也可导入有限元分析软件，模拟金刚石作为压头使用时的应力分布——比如在维氏硬度计的金刚石压头设计中，就需要精确的多面体几何结构来计算压痕面积与硬度值的对应关系，该数模的刻面角度精度可满足硬度计压头的计量级精度要求。在珠宝设计的装配场景中，该数模可直接与戒托、吊坠托等贵金属构件进行装配配合，腰棱的厚度参数可根据镶口结构进行调整，比如爪镶结构需要腰棱有足够的厚度承受镶爪的夹持力，槽镶结构需要腰棱厚度与镶槽宽度匹配，参数化的结构可快速调整尺寸适配不同的镶口设计，不需要反复修改造型。另外数模的刻面分组做了清晰的图层划分，冠部刻面、亭部刻面、腰棱分别放在独立图层中，用户在做渲染、加工路径规划时可快速选择对应区域的面，不需要逐个拾取刻面，大幅提升后续工作效率。需要注意的是，该数模还原的是理想切工的金刚石几何结构，没有包含天然金刚石的内部包裹体、表面生长纹等自然缺陷，如果需要模拟天然金刚石的外观特征，可在该数模基础上添加随机的微小凹坑、晶面生长台阶等特征，基础的几何拓扑结构完全可以支撑这类细节的添加，不会出现几何拓扑错误。
