折叠式多功能瑞士钳结构设计方案

　　这款折叠式多功能钳的结构设计，核心围绕户外作业、设备应急检修、日常拆装场景的高频需求展开，没有冗余的装饰性结构，所有功能模块的排布都优先考虑单手操作的便利性与折叠状态下的便携性。从实际使用场景来看，这类工具常被用于户外勘测时的线缆剪切、小型紧固件拆装、金属件毛刺修整，也可作为生产车间巡检人员的随身应急工具，应对设备临时紧固、包装拆封、细小零件夹持等突发需求，不需要额外携带整套单功能工具，大幅降低随身负重。

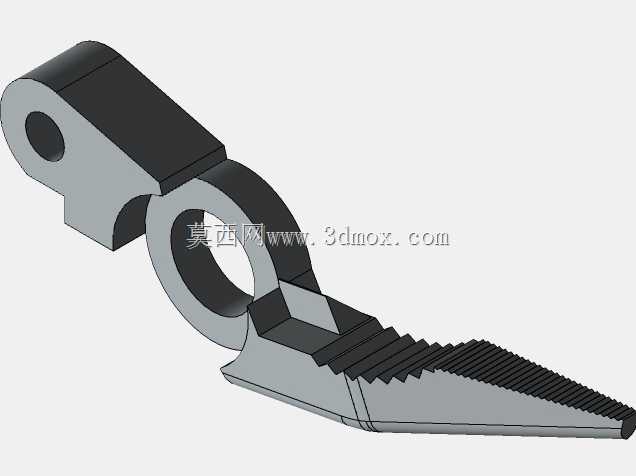

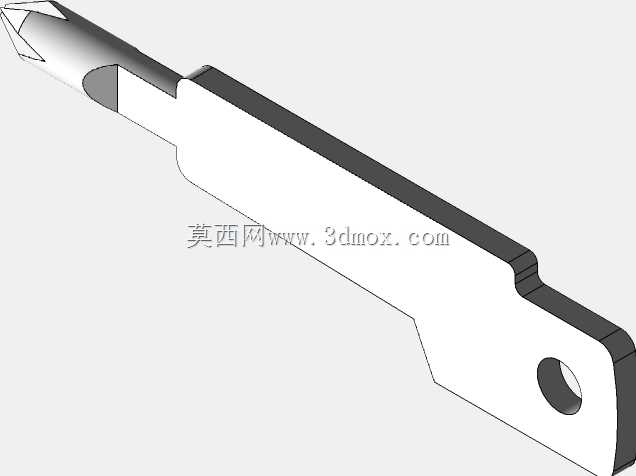

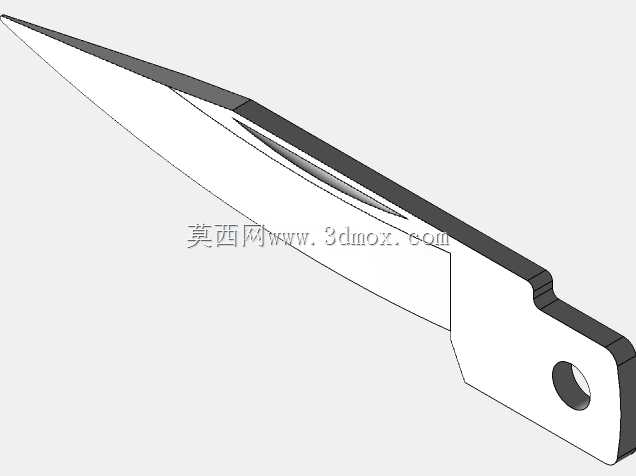

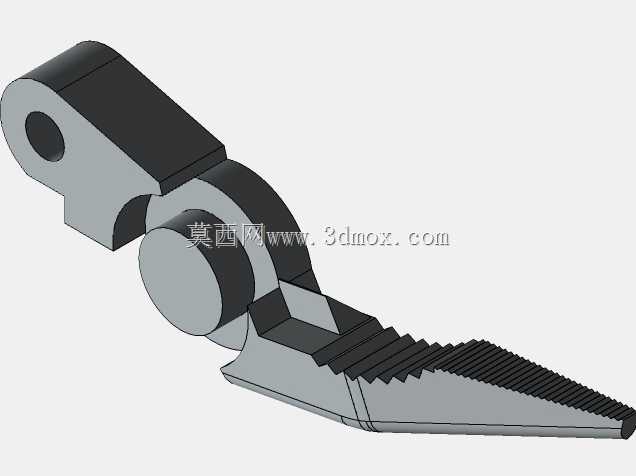

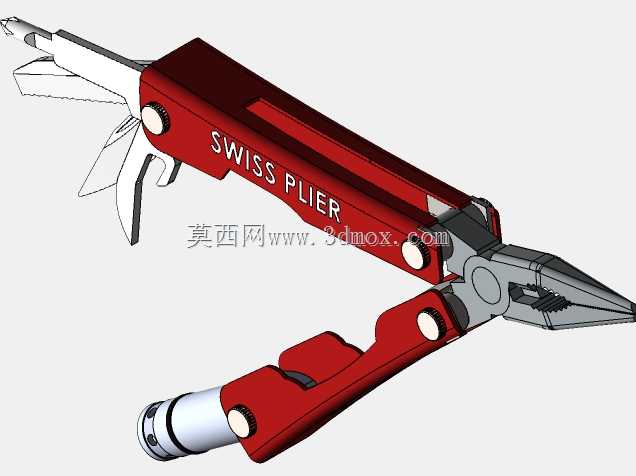

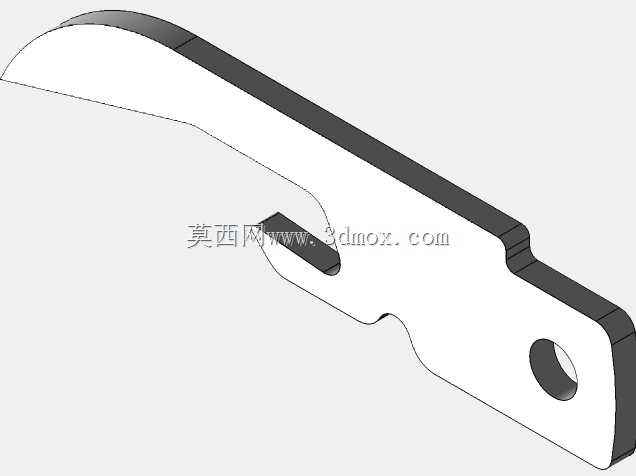

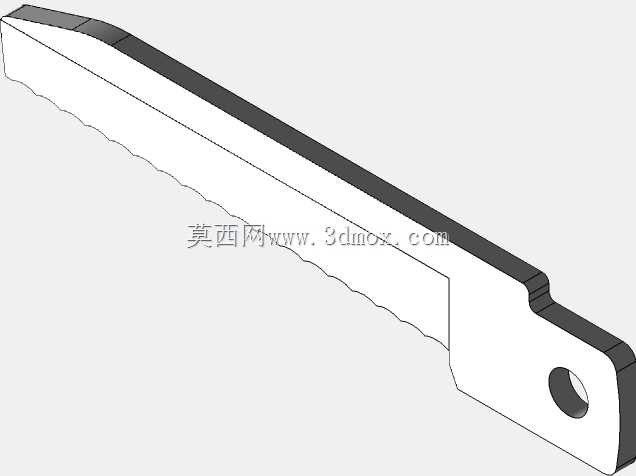

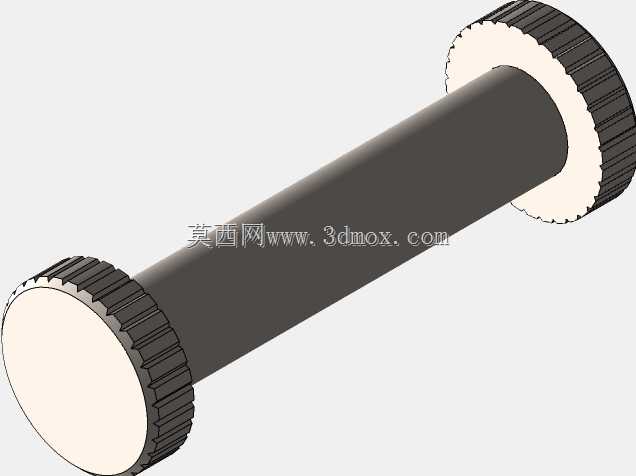

　　功能模块的排布上，主钳头采用尖嘴钳结构，钳口区域集成了平口夹持面、锯齿防滑夹持槽、小型线缆剪切刃口，尖嘴端部做了2mm的收窄处理，可伸入狭窄的设备缝隙中夹持细小零件，锯齿槽的齿距设计为0.8mm，夹持直径3mm以下的螺丝、销钉时不会出现打滑，剪切刃口的硬度匹配常规铜芯线缆、细铁丝的剪切需求，刃口间隙控制在0.05mm以内，剪切1.5mm²铜芯线时不会出现连丝、毛边问题。两侧折叠臂内集成的功能附件，包含一字螺丝刀、十字螺丝刀、锯齿刀、开瓶器、小型一字批头，所有附件的展开转轴都采用了相同直径的不锈钢销轴，销轴与折叠臂的配合公差控制在H7/g6级别，展开后有定位卡槽锁定，使用时不会出现意外回折夹手的情况，折叠后所有附件都完全收纳进钳臂的凹槽内，外部没有突出的尖锐边角，放在工具包或者口袋中不会刮蹭其他物品。

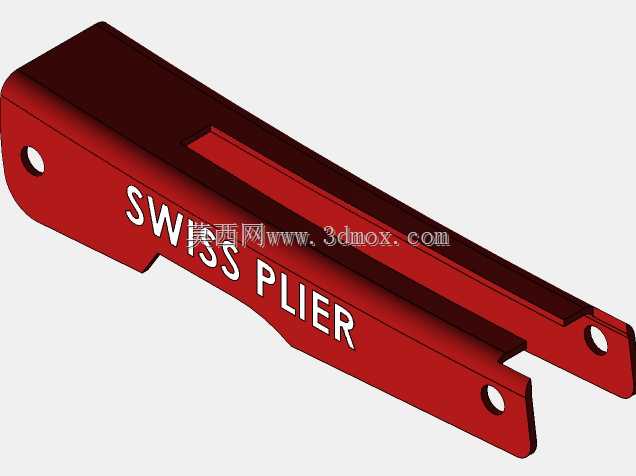

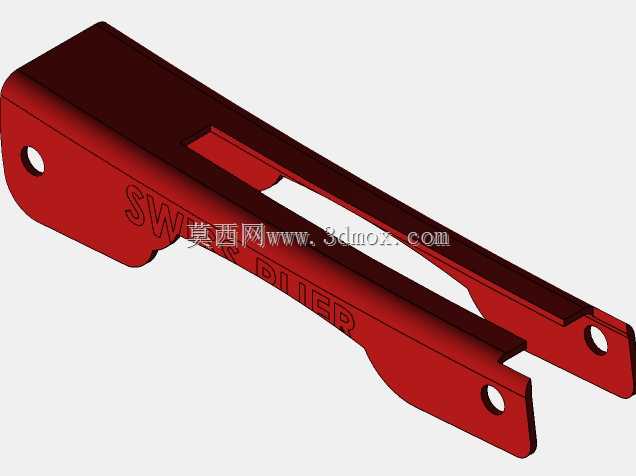

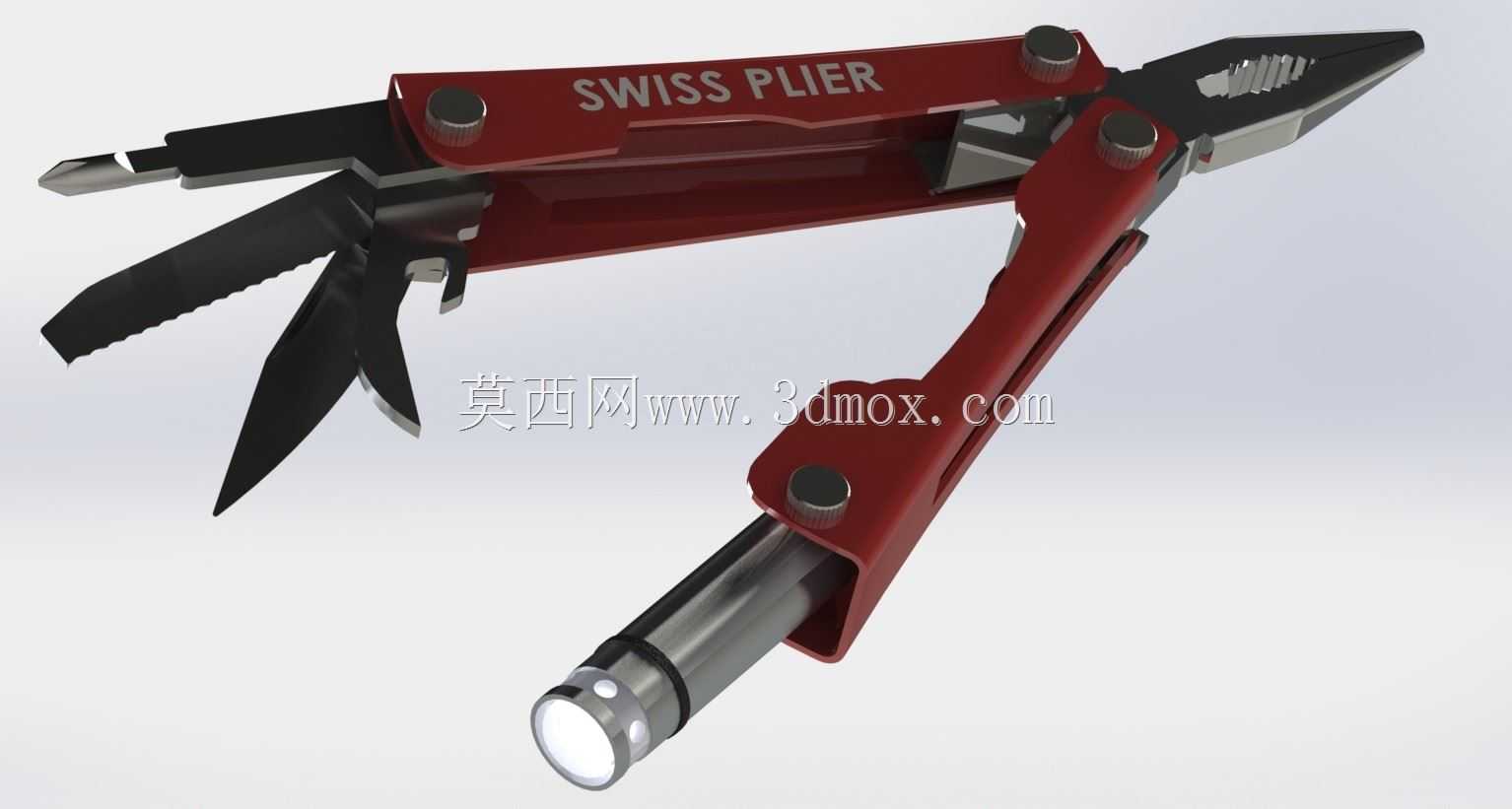

　　钳臂的主体结构采用高强度铝合金材质，表面做硬质阳极氧化处理，既降低整体重量，又能保证日常使用中的耐磨性能，钳臂握持区域做了1.2mm深度的防滑纹理，戴薄劳保手套操作时也能稳定握持，不会因为手上沾有油污出现滑脱。尾部集成的小型LED照明模块，灯头朝向与钳头夹持方向保持一致，在光线不足的设备内部、夜间户外场景下操作时，不需要额外手持照明设备，照明模块的电池仓做了密封胶圈设计，可应对小雨天气下的使用需求，不会因为少量进水导致电路失效。

　　从安装边界与尺寸设计来看，折叠状态下整体长度控制在105mm，宽度32mm，厚度18mm，完全可以放入普通牛仔裤口袋或者小型工具腰包中，展开主钳头后的总长度为165mm，成年人握持时手掌可完全覆盖钳臂握持区域，施加最大夹持力时钳臂的形变量控制在0.2mm以内，不会因为受力过大出现钳臂弯折、销轴脱出的问题。所有功能附件展开后，与钳臂的夹角都锁定在180度，作为螺丝刀使用时，力的传递方向与附件轴线保持一致，拧动M4以下的螺丝时不会出现偏载打滑的情况。

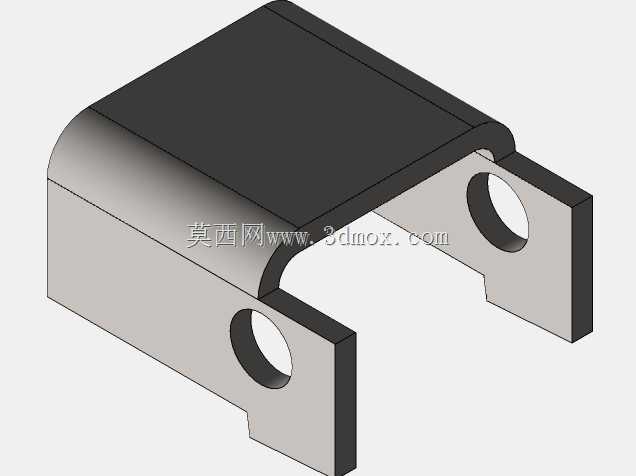

　　设计过程中重点规避了同类产品常见的几个问题：一是附件展开后的锁定结构采用了弹性钢片定位，相比传统的弹簧顶珠结构，锁定强度提升40%以上，承受较大扭矩时不会出现定位失效；二是钳头与折叠臂的连接销轴做了防松处理，长期反复开合使用后不会出现销轴松动、钳头晃动的问题；三是所有功能刃口都做了圆角过渡处理，除了工作刃口区域外，其他位置没有尖锐边角，日常携带时不会意外划伤。钳臂内部的附件排布做了空间优化，每个附件的收纳槽都根据自身外形做了仿形设计，折叠后没有多余的空隙，整体结构紧凑，没有为了堆砌功能而强行增加不必要的模块，所有集成的功能都是日常检修、户外作业中使用频率最高的类型，避免了功能冗余带来的体积、重量增加。

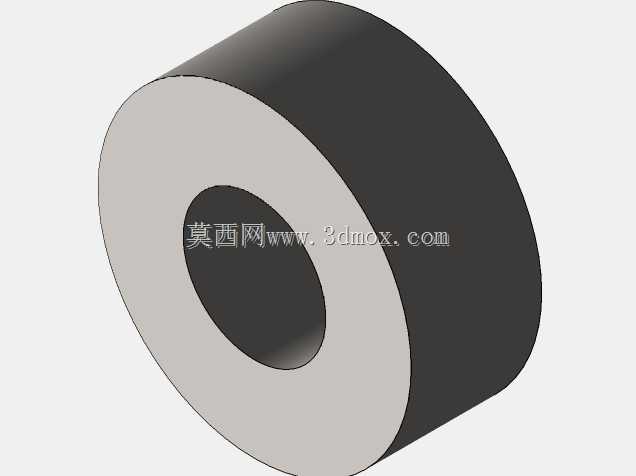

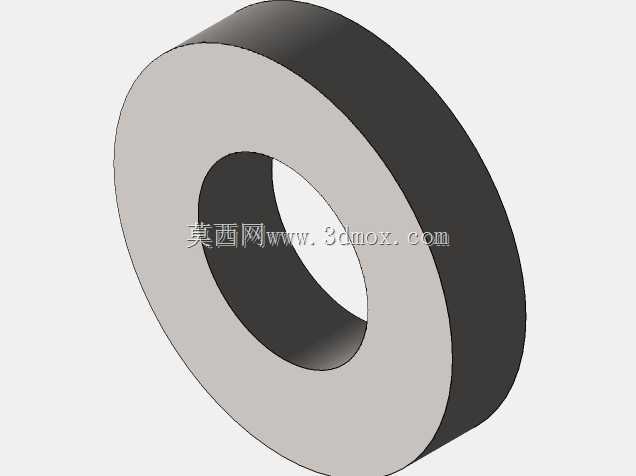

　　从结构强度的匹配来看，钳头采用45号钢锻压成型，刃口区域做高频淬火处理，硬度达到HRC52-56，既保证剪切时的刃口锋利度，又有足够的韧性，不会因为剪切硬度过高的物体出现崩口。折叠臂的铝合金材质抗拉强度达到380MPa，承受150N的握持力时不会出现塑性变形，转轴部位的衬套采用锡青铜材质，长期开合转动的磨损量极小，不需要频繁加注润滑油也能保持顺畅的开合手感。
