小型手动螺旋夹紧台钳结构设计

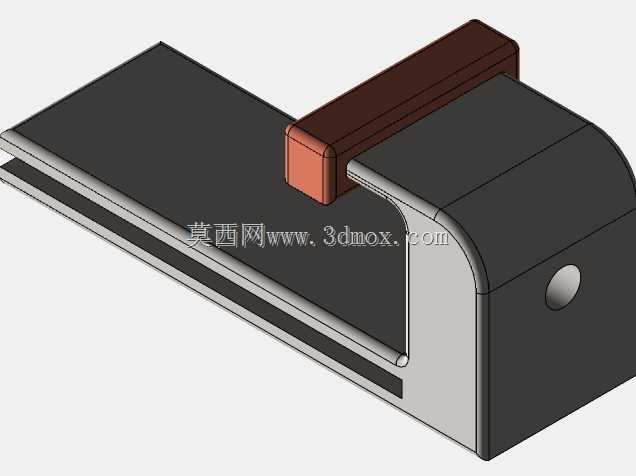

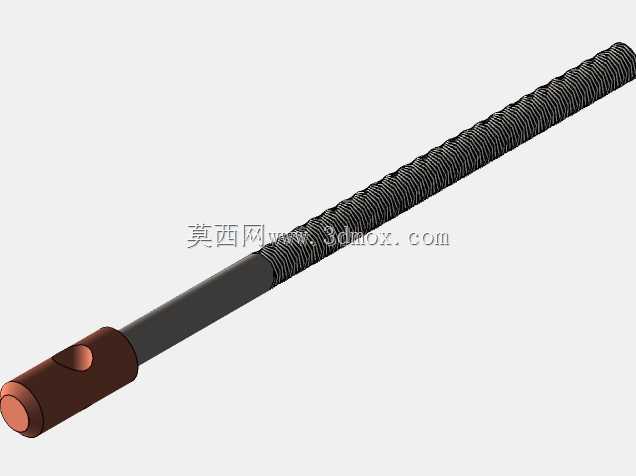

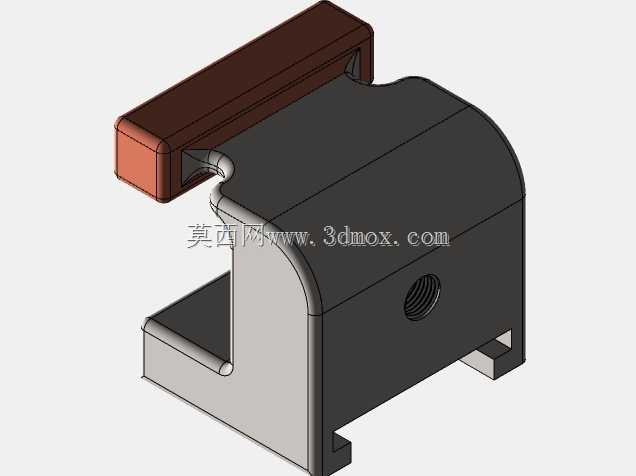

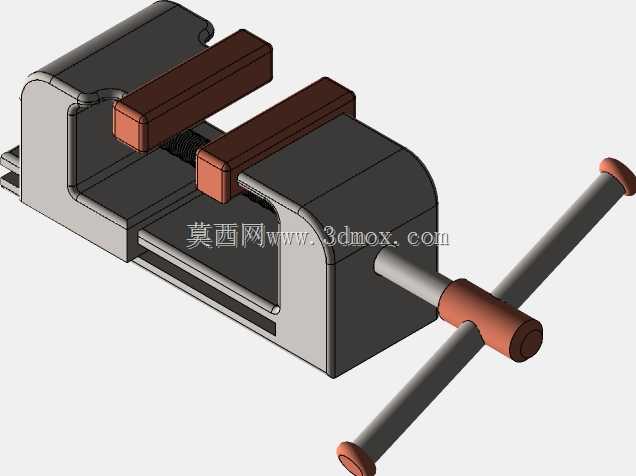

　　既保证活动钳身可以沿着夹紧方向顺畅滑动，又不会出现上下方向的翘曲间隙，避免夹紧工件时出现钳口上抬导致的装夹歪斜问题。钳口部分采用了可拆卸的硬材质钳口板，表面做了交叉防滑齿纹，夹紧时可以嵌入工件表面形成足够的摩擦力，防止加工过程中工件受切削力移位，当钳口齿纹磨损后，只需要拧下固定螺钉就能更换钳口板，不需要整体更换钳身，降低了长期使用的维护成本。传动部分采用了梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中的同轴度更好，长时间承受夹紧反力也不容易出现螺纹滑牙问题，螺杆末端与活动钳身的连接位置做了止推结构，转动手柄时螺杆只做旋转运动，带动活动钳身做直线进给，不会出现螺杆带动活动钳身同步转动的问题。在日常钳工修配、小零件铣削定位、电子元器件引脚整形、小型工件粘接固定等场景里，这类小型螺旋虎钳的出镜率远高于大型机用台虎钳，它不需要依赖工作台的大尺寸安装位，也不需要配套液压或气动动力源，纯手动操作就能完成小尺寸工件的可靠夹紧，是桌面级加工、维修工位上的基础工装。从结构逻辑来看，这套虎钳采用了最经典的螺旋传动增力结构，固定钳身作为整个机构的承载基体，底部做了平整的安装基准面，可以通过螺栓压块固定在钻床工作台、钳工桌台面或者小型铣床的工作滑台上，安装边界的孔位预留了足够的调节余量，能适配不同孔距的工作台T型槽，不需要额外做转接板就能完成装夹固定。活动钳身通过导轨结构与固定钳身配合，导轨面做了间隙适配设计，

　　手柄部分采用了穿杆式结构，长力臂设计可以让操作人员用很小的手部力量，通过螺纹增力获得足够的夹紧力，针对不同材质的工件，可以通过控制手柄的转动力矩调整夹紧力，比如夹持铜、铝等软质金属或者塑料工件时，不需要施加过大的夹紧力就能固定工件，避免夹伤工件表面；夹持钢件等硬质工件进行钻削、轻铣加工时，可以适当加大夹紧力，保证加工过程中工件不会移位。从尺寸边界来看，这款虎钳的钳口开度覆盖了常规小型零件的装夹需求，整体外形紧凑，不会占用过多的工作台面空间，钳身的高度设计匹配了常规小型加工设备的刀具行程，装夹工件后工件的加工面可以刚好处于刀具的有效行程范围内，不需要额外垫高工件。在实际使用场景中，除了常规的机械加工工位，

　　这类小型虎钳也常被用于手工DIY、模型制作、珠宝加工、电子维修等领域，比如在焊接小型电路板插件时，可以用它夹住电路板底座，避免焊接过程中电路板移位；在修整小型塑料件的飞边时，它可以稳定固定工件，让操作人员可以双手持修整工具作业。设计过程中，整个机构的零件数量做了精简，没有多余的复杂结构，所有受力部件都做了对应的强度校核，固定钳身的壁厚在保证整体刚性的前提下做了优化，既不会因为壁厚过薄导致夹紧时钳身变形，也不会因为壁厚过大造成整体重量过重，方便工位之间的转移搬运。导轨配合面的公差设计经过了实际装配验证，滑动过程中没有卡滞点，全程进给顺畅，螺杆的轴线与钳口夹紧面保持垂直，保证夹紧时活动钳身的进给方向与固定钳口垂直，

　　不会出现夹紧时工件被挤向一侧的问题。钳口的平行度在整个行程范围内都控制在合理公差内，夹紧规则形状的工件时，钳口可以与工件表面完全贴合，不会出现点接触导致的夹紧力不足问题。对于三维建模从业者来说，这套模型的结构完整还原了手动螺旋虎钳的所有传动细节，从导轨配合结构、螺纹传动副到钳口的安装结构都做了准确的还原，可以作为手动夹紧机构的设计参考，也可以用于工装夹具类的教学演示，帮助初学者理解螺旋增力机构的工作原理、夹具的定位逻辑以及工装设计中需要兼顾的刚性、操作便利性、维护成本等实际工程问题。在做类似小型手动夹具的设计时，也可以参考这套结构的设计思路，优先采用成熟可靠的传动结构，在保证功能实现的前提下精简零件数量，兼顾使用便利性与维护成本，同时严格控制安装边界尺寸与整体外形尺寸，让工装可以适配更多的使用场景，不需要额外的适配改造就能投入实际使用。
