细牙六角法兰面锁紧螺母结构设计

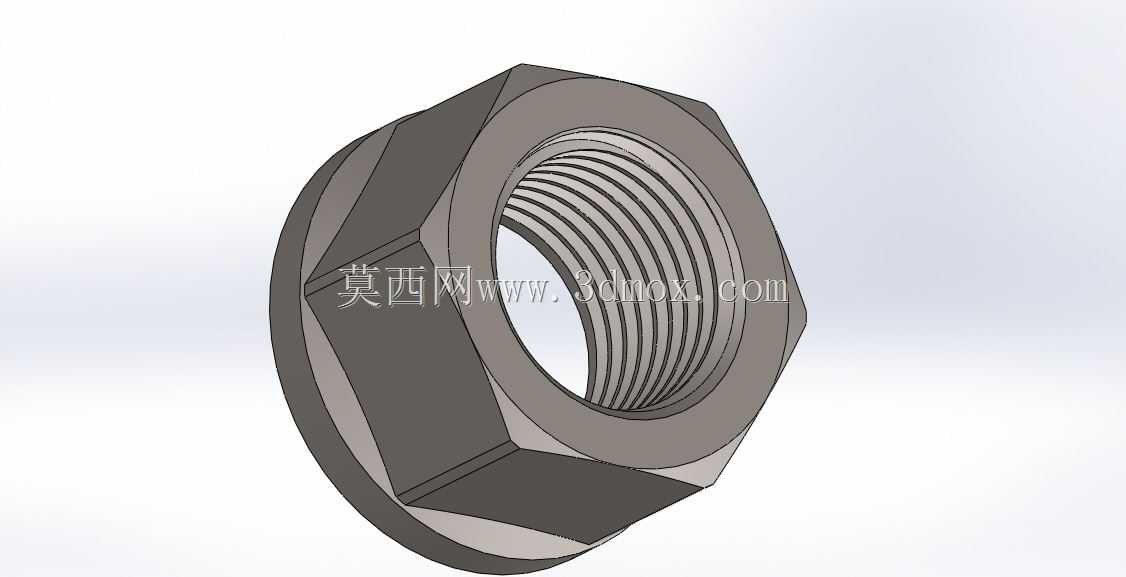

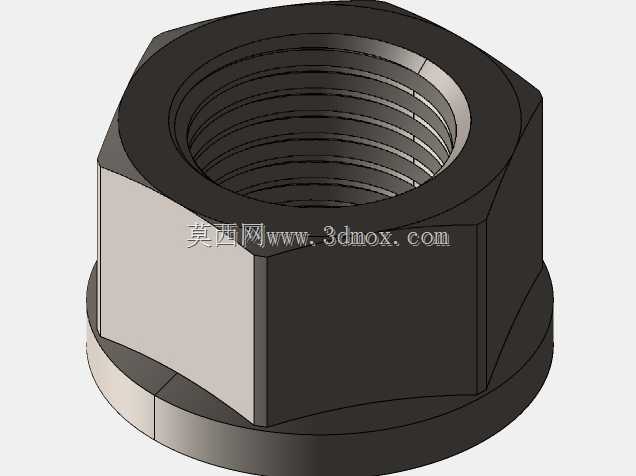

　　在液压管路排布、精密仪器台架固定、汽车底盘附件安装这类对防松性能有明确要求的装配场景里，带法兰面的六角细牙螺母一直是选型清单里的高频选项，这次完成的M16×1.5规格法兰螺母三维结构，完全围绕实际装配的边界条件做细节优化，没有照搬标准件手册里的简化模型。

　　先从实际使用的痛点倒推设计逻辑：普通六角螺母在装配时，垫圈与螺母本体、垫圈与被连接件表面之间存在两个相对滑动的摩擦面，设备运行产生的交变振动很容易让预紧力缓慢衰减，最终出现连接松动。法兰面的一体化设计直接把原本独立的平垫圈功能整合到螺母本体上，省去了现场装配时额外清点垫圈的工序，也避免了漏装垫圈、垫圈规格错配导致的装配失效问题。法兰盘的承压面做了极细微的网状防滑压纹建模，压纹深度控制在0.15mm，既不会因为压纹过深划伤被连接件的镀锌表面，又能在拧紧后让法兰面与金属安装面形成微观咬合，额外提升防松阻力。

　　螺纹部分选用M16×1.5的细牙螺距，是充分考虑了应用场景的载荷特性：相比同公称直径的2mm粗牙螺纹，细牙螺纹的螺距更小，螺纹升角更低，自锁性能本身就更优异，适合有振动载荷的连接部位；同时细牙螺纹的小径更大，螺杆的受力截面更均匀，在相同拧紧扭矩下能获得更稳定的预紧力，不会因为螺距过大导致预紧力离散性太高。建模时没有省略螺纹牙型的细节，完整还原了6H级内螺纹的牙顶圆弧、牙侧角公差带对应的实际轮廓，甚至考虑了螺纹末端的倒角引导结构，方便装配时螺杆顺利旋入，不会出现螺纹错牙咬死的问题。

　　外形尺寸的设定完全匹配常用装配工具的操作边界：六角对边尺寸取24mm，和普通M16粗牙六角螺母的对边尺寸保持一致，现场不需要额外准备特殊规格的扳手，用常规的24mm开口扳手、套筒都能完成拧紧操作，降低工具适配成本。法兰盘的外径设计为29mm，比六角对边尺寸大出5mm，承压面积比普通六角螺母加平垫圈的组合大12%左右，在铝合金薄板、塑料壳体这类低强度被连接件上装配时，能有效降低接触面的压应力，避免拧紧时压溃被连接件表面，出现螺母凹陷、预紧力失效的问题。螺母本体的总高度控制在16mm，其中有效螺纹啮合长度达到14mm，足够和螺栓形成8圈以上的螺纹啮合，满足8.8级螺栓连接的螺纹啮合长度要求，不会因为啮合圈数太少出现螺纹滑牙的失效。

　　细节结构上也做了贴合实际生产的处理：六角头部和法兰盘的衔接位置做了R1.2的过渡圆角，避免冷镦成型时出现应力集中导致的开裂问题，也能减少热处理时的淬火裂纹风险；法兰面的外缘做了0.5mm的倒角，去除锐边毛刺，避免装配时划伤操作人员的手套或者皮肤；螺母的上端面做了30°的倒角，既可以去除内螺纹入口处的毛刺，也能在做表面处理时让镀层更均匀覆盖，不会在锐边位置出现镀层过薄生锈的问题。

　　从安装边界来看，这个螺母的最小装配空间只需要预留直径32mm的圆柱形操作空间，就能满足套筒的旋转作业需求，在空间紧凑的设备内部、管路密集的阀组附近都能顺利完成装配，不需要额外预留扳手摆动的大空间。法兰面的平面度控制在0.05mm以内，保证拧紧后整个承压面受力均匀，不会因为平面度太差出现局部应力集中，导致长期使用后螺母偏斜松动。

　　实际选型时要注意，这种法兰螺母适合配合表面硬度不超过HRC32的被连接件使用，如果被连接件表面硬度太高，法兰面的防滑压纹无法形成有效咬合，防松效果会打折扣，这时候需要额外加防松垫圈或者使用螺纹锁固胶配合。另外因为是细牙螺纹，装配时要严格控制拧紧扭矩，M16×1.5的8.8级规格推荐拧紧扭矩在210-240N·m区间，扭矩过大会导致螺纹塑性变形，扭矩太小则达不到要求的预紧力，建模时的结构强度校核也是按照这个扭矩区间做的应力仿真，最大应力出现在螺纹牙根位置，远低于材料的屈服强度，满足长期使用的强度要求。
