M8规格方头LN键螺栓紧固连接件

　　在各类机械设备装配、工装夹具搭建、传感器安装固定的场景中，这类方头键螺栓是非常常见的紧固连接件，和普通外六角螺栓不同，方头的结构设计在拧紧作业时能提供更大的受力接触面，扳手卡合后不容易出现打滑脱头的问题，尤其适合需要施加较大预紧力的安装位置，比如仪器仪表内部的传感模块固定、小型工装的定位锁紧工位，都能看到这类紧固件的应用。

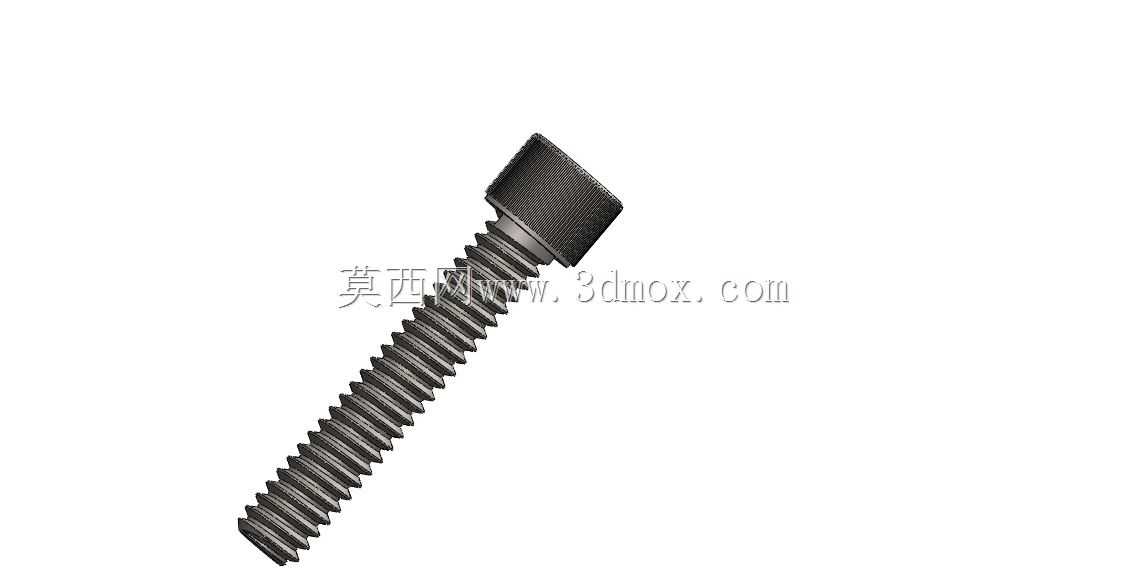

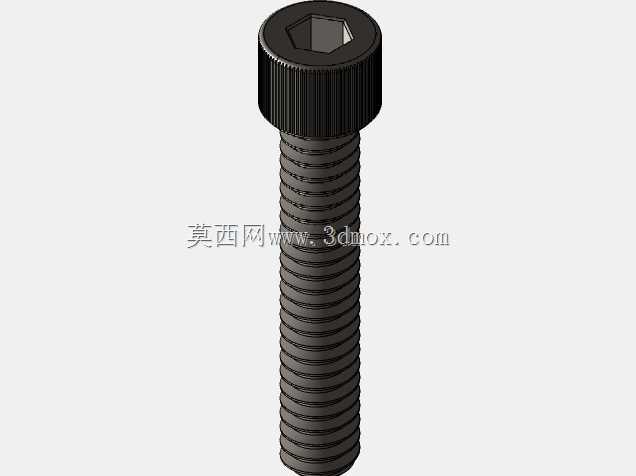

　　从结构设计来看，这款螺栓的头部采用方正的柱体结构，头部厚度比同规格普通外六角螺栓更厚，杆部为全牙螺纹设计，螺纹牙型采用标准公制三角牙，牙距符合M8粗牙螺纹的通用规范，牙顶和牙底的过渡圆角做了优化，既保证螺纹啮合时的接触面积足够，也能避免应力集中在牙底位置导致的螺纹断裂问题。和普通螺栓不同的是，这款螺栓的头部侧面带有键槽适配结构，也就是型号里LN键对应的结构特征，安装时可以配合对应的键位实现防转功能，在有振动载荷的设备上，不会因为长期运行出现螺栓自转松脱的问题，这一点在传感器安装场景里尤为重要——很多精密传感器的安装位置如果出现紧固件松动，会直接导致检测数据偏移，甚至触发设备误报警，带键位防转的螺栓就能很好规避这类风险。

　　从安装边界来看，这款螺栓公称直径为8mm，安装时对应的预制螺纹孔需要按照M8粗牙螺纹的底孔规范加工，底孔直径控制在6.7mm到6.8mm之间，攻丝后螺纹有效啮合深度建议不小于螺栓公称直径的1.2倍，也就是不低于9.6mm，才能保证足够的拉脱强度。头部的对边尺寸比同规格外六角螺栓更大，对应的安装沉孔或者扳手作业空间需要预留足够的余量，方头的四个棱边做了微小的倒角处理，既可以避免安装时棱边划伤操作人员，也能在穿入安装孔时起到导向作用。杆部的螺纹末端做了45度倒角导向，拧入螺纹孔时不需要刻意对准，就能顺利旋入，提升装配效率。

　　在实际选型应用中，这类螺栓常被用在仪器仪表的壳体拼接、传感元件的安装支架固定、小型自动化设备的导轨锁紧等位置，相比沉头螺栓，它的方头结构不需要在安装件表面加工沉头孔，对于薄壁类的安装支架来说，不会因为加工沉头孔降低支架本身的结构强度；相比内六角螺栓，它不需要依赖内六角扳手就能完成拧紧作业，在设备内部狭窄的安装空间里，用普通开口扳手甚至活动扳手就能完成装拆，后期维护的便利性更高。

　　设计这类紧固件三维模型的时候，需要重点关注几个关键尺寸的准确性：首先是螺纹部分的参数，牙型角、牙距、大径小径的尺寸必须符合公制螺纹的通用标准，否则装配时会出现螺纹卡滞、啮合间隙过大的问题；其次是头部方身的尺寸公差，方头的对边尺寸、对角尺寸需要控制在合理公差范围内，既要保证扳手能够顺利卡合，也不能因为尺寸过小导致扳手卡合后间隙过大，拧动时磨损头部棱角；另外头部和杆部的过渡位置需要做合理的圆角处理，这个位置是螺栓受力时的应力集中区，如果过渡位置直角过于尖锐，螺栓承受拉载荷的时候很容易在头杆结合处出现断裂，建模时这个圆角的取值需要结合螺栓的强度等级做匹配，常规8.8级强度的螺栓，这个过渡圆角半径一般取0.4mm到0.8mm之间，既能缓解应力集中，也不会因为圆角过大影响头部和安装面的贴合度。

　　在实际装配使用中，这类螺栓的预紧力需要控制在合理区间，M8规格的8.8级螺栓，推荐预紧力矩控制在22N·m到26N·m之间，如果是固定塑料材质的传感元件外壳，预紧力矩还需要适当降低，避免压裂壳体。如果安装场景存在持续的振动冲击，还可以配合平垫圈和弹簧垫圈使用，进一步提升防松性能，不过因为这款螺栓本身带键位防转结构，在静态或者低振动场景下，即使不额外加装防松垫圈，也能保持足够的锁紧可靠性。
