曲面叶片式流体输送叶轮结构设计

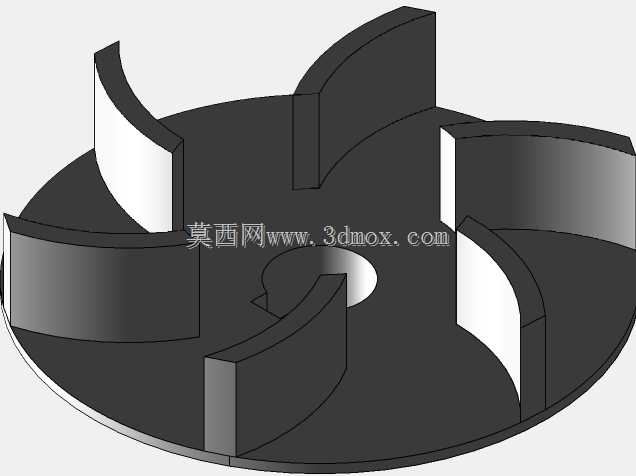

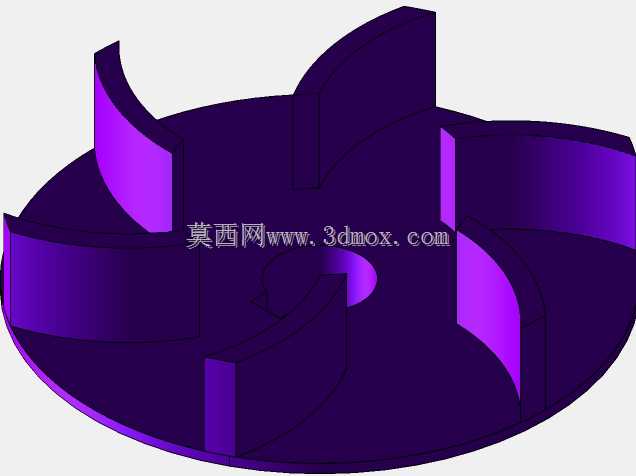

　　在流体输送类设备的核心过流部件设计中，叶轮的结构合理性直接决定整套设备的运行效率与工况适配性，本次呈现的曲面叶片式叶轮，主要适配小流量高扬程的流体输送场景，常见于小型供水增压单元、精密冷却循环回路、微型化工介质输送装置中，作为动力转换的核心载体，其作用是将转轴输入的旋转机械能，通过叶片与流体的相互作用转化为流体的压力能与动能，实现介质的定向增压输送。从结构设计逻辑来看，该叶轮采用后弯式曲面叶片布局，六片等距分布的曲面叶片与轮盘一体成型，叶片型线采用等变曲率设计，从轮盘中心的轮毂区域向外缘平滑过渡，叶片进口边做了圆弧修型处理，能够有效降低流体进入叶轮流道时的冲击损失，避免入口区域的涡流脱流现象，提升小流量工况下的运行稳定性。

　　轮毂区域设计有中心安装孔，孔位与驱动轴的配合采用过渡配合公差带，端面预留有轴向定位台阶，安装时可通过轴肩与锁紧件实现轴向与周向的双重固定，避免高速旋转时出现径向跳动或轴向窜动，轮盘外缘做了倒角处理，减少叶轮旋转时与泵壳内壁的流体剪切损失，同时降低外缘处的应力集中系数。从安装边界尺寸来看，该叶轮整体径向尺寸适配通径25至40毫米的流体腔体，轴向安装高度控制在腔体预留的30毫米空间范围内，叶片出口安装角经过流体仿真优化，在额定转速2900转每分的工况下，能够实现12米至18米的扬程输出，流量覆盖0.5至3立方米每小时的区间，适配家用供水增压、设备冷却循环、小型实验装置介质输送等多种场景。设计过程中充分考虑了不同介质的适配性，

　　叶片与轮盘的连接位置做了圆角过渡处理，避免介质中的微小颗粒在夹角处沉积卡滞，同时曲面叶片的流道截面从入口到出口呈渐扩形态，能够让流体在流道内实现平稳的能量转换，降低流动过程中的水力损失，相比直叶片结构，该曲面叶片设计的运行效率可提升8%至12%，同时运行噪音降低5分贝以上，更适合对噪音控制有要求的民用或实验室场景。在实际选型应用中，该叶轮可适配工程塑料、铝合金、不锈钢等多种加工材质，若用于输送清水类无腐蚀性介质，可采用注塑成型的工程塑料材质降低制造成本，若用于输送弱腐蚀性化工介质或高温介质，可采用铸造不锈钢或铝合金材质进行加工，安装时需注意驱动轴的同轴度偏差控制在0.02毫米以内，避免高速旋转时出现不平衡振动，

　　同时叶轮与泵壳之间的口环间隙需控制在0.1至0.3毫米之间，间隙过大会导致回流损失增加降低效率，间隙过小则容易出现运转摩擦卡滞。从结构强度角度分析，叶片厚度从根部到外缘采用渐变设计，根部厚度更大以承受旋转时的离心力与流体冲击力，外缘厚度适当减薄以降低流动阻力，经过有限元应力校核，在额定转速1.5倍的超速工况下，叶片最大应力仍低于常用材质的许用应力值，结构安全系数满足通用流体设备的设计规范要求，长期运行下不会出现叶片变形或断裂的问题。
