六角槽形开槽锁紧螺母结构设计

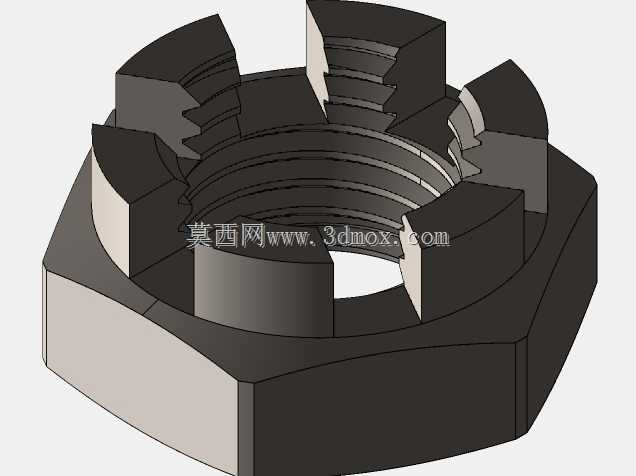

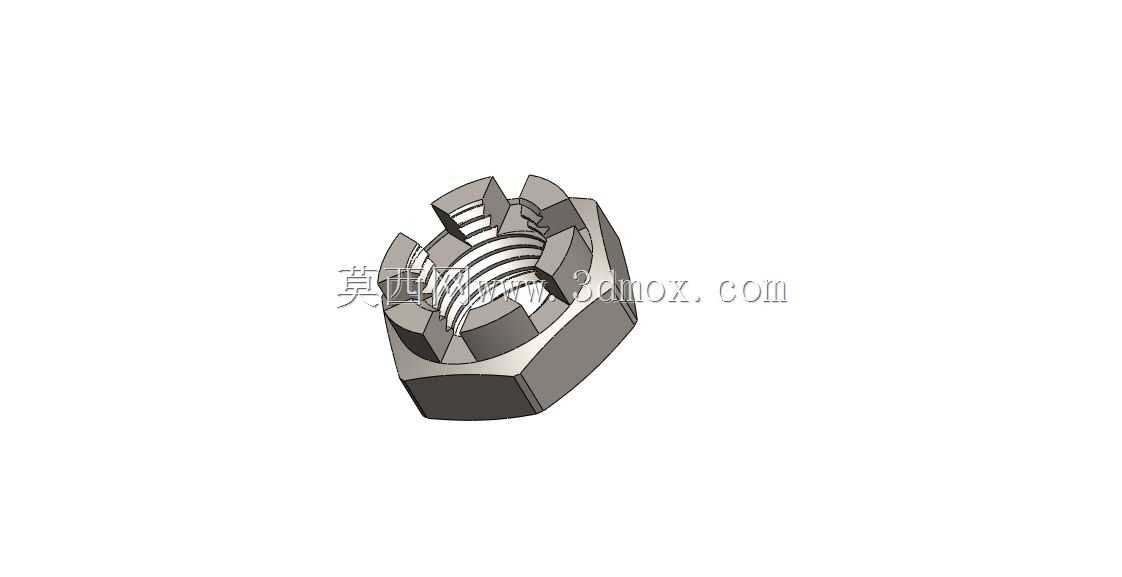

　　在各类存在振动、冲击载荷的机械连接场景中，普通六角螺母极易因螺纹副间的摩擦力矩消失出现松脱，轻则导致连接件预紧力丧失、部件移位，重则引发设备停机甚至安全事故，槽形开槽螺母正是为解决这一工程痛点开发的专用锁紧紧固件。这类螺母的核心应用场景覆盖了从重型工程机械的行走机构、传动系连接，到工业自动化设备的往复运动部件、轨道交通车辆的走行部紧固，再到风电设备的机舱内部连接件、农用机械的振动作业部件等所有需要可靠防松的螺纹连接位置，尤其适用于无法采用双螺母防松、弹性垫圈防松的大载荷、强振动工况，是目前重载振动场景下应用最广泛的机械防松元件之一。从结构功能来看，这款槽形开槽螺母的主体基础为标准六角外形，保留了普通六角螺母可通过标准扳手施加拧紧力矩的兼容性，不需要配套特殊安装工具，现场装配的通用性极强；螺母上端沿圆周均匀分布六道轴向开槽，开槽位置与螺母内螺纹的轴线保持平行，槽深贯穿螺母上端的倒角区域直达有效螺纹段上方，安装时可在配套螺栓的杆部预设径向销孔，待螺母拧紧到规定预紧力矩后，将开口销穿过螺母槽与螺栓的销孔，再把开口销的尾部分开弯折卡入相邻的两个槽内，就能完全锁死螺母与螺栓的相对周向位置，从机械结构上杜绝螺母回转松脱的可能，这种防松方式属于刚性机械锁止，防松可靠性不受温度交变、载荷冲击、润滑条件变化的影响，比摩擦式防松的环境适应性更强。从设计逻辑层面拆解，这款螺母的六角对边尺寸、

　　内螺纹公差带完全匹配对应公称直径的普通粗牙螺纹标准，不需要更改原有被连接件的螺栓选型、安装孔位尺寸，可直接替换同规格普通六角螺母实现防松升级；上端开槽的宽度尺寸按照标准开口销的直径公差设计，既保证开口销能顺利穿入，又避免槽宽过大导致开口销受剪时出现过大的间隙窜动；开槽的数量设置为六道，可将螺母的周向锁止角度控制在60度范围内，也就是说拧紧时只要螺母转过不超过60度就能找到对齐的槽位穿入开口销，大幅降低现场装配时对拧紧角度的调整难度，兼顾了预紧力控制精度与装配便利性。在外形尺寸与安装边界方面，这款螺母的总高度比同规格普通六角螺母高出约15%，增加的高度段正是开槽的锁止段，既保证了内螺纹的有效啮合长度满足螺纹连接的强度要求，

　　避免螺纹啮合不足导致的滑牙失效，又为开槽留出了足够的结构空间，不会因为开槽削弱螺母本体的结构强度；螺母下端的支撑面采用平整的机加工面，表面粗糙度控制在Ra3.2以内，可保证与被连接件表面充分贴合，拧紧时不会出现偏载导致的预紧力不均；安装时需要注意的边界条件是，配套螺栓的销孔位置必须与螺母拧紧后的开槽高度匹配，销孔中心到螺栓支撑面的距离应等于螺母拧紧后开槽段的中心高度，保证开口销穿入后能同时贴合槽的两侧与销孔内壁，避免开口销受额外的弯曲载荷；同时螺母上端的开槽位置不能与被连接件的干涉区域重叠，安装前需确认螺母上方留出至少一个开口销直径的操作空间，方便开口销的穿入与弯折锁紧。在实际工程选型中，这类槽形开槽螺母常与端部带孔的六角头螺栓、

　　螺柱配合使用，相比尼龙圈锁紧螺母，它不存在尼龙圈老化、高温失效的问题，可在-40℃到300℃的宽温度区间内稳定工作；相比焊接式防松，它具备可拆卸重复使用的特性，设备维护时只需拆下开口销即可拧下螺母，不会损伤连接螺纹，非常适合需要定期检修维护的设备连接位置。建模过程中需要重点保证内螺纹的牙型角、螺距公差符合标准要求，开槽的位置度公差控制在0.1mm以内，保证任意一个槽都能与螺栓销孔顺利对齐，六角外形的对边尺寸公差需满足标准扳手的配合间隙要求，避免出现扳手卡滞或者打滑的问题，支撑面与螺纹轴线的垂直度公差控制在0.05mm以内，保证拧紧时预紧力能均匀传递到被连接件表面，不会出现局部应力集中。
