交叉连杆式折叠门结构设计方案

　　日常商用空间与民用住宅的门洞启闭场景中，常规平开门需要预留完整的门扇回转半径，在狭窄过道、储物间、设备舱这类侧边空间不足的区域，平开门的开合会占用大量通行净空，甚至会与周边摆放的设备、柜体产生运动干涉；而常规推拉门需要在门洞侧边预留与门扇等宽的横向收纳空间，在小面宽门洞场景下适配性极差，交叉连杆式折叠门的结构设计正是为解决这类空间受限场景的启闭需求而生。

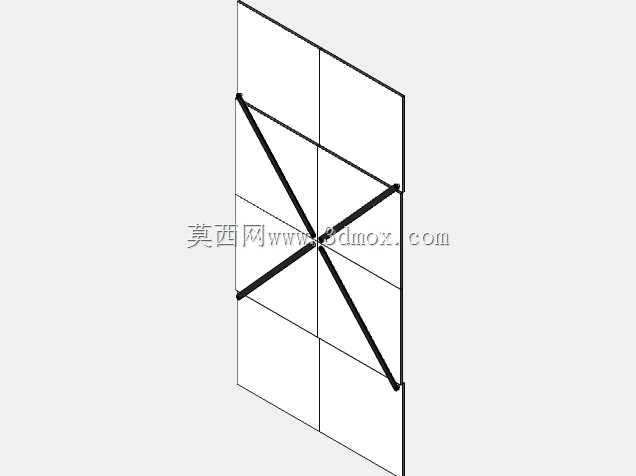

　　这套折叠门采用对称式交叉剪叉连杆作为核心传动构件，四片等尺寸的矩形门扇通过侧边合页依次铰接，交叉连杆的四个端点分别铰接在相邻门扇的对角位置，当门扇向侧边收拢时，交叉连杆同步做剪叉式收缩，带动四片门扇依次对折堆叠在门洞侧边，完全开启状态下门扇堆叠后的总厚度仅为单扇门扇厚度的四倍，占用的横向空间不足门洞总宽度的四分之一，相比同规格平开门可节省70%以上的开合占用空间，相比推拉门无需预留侧边的门扇滑移轨道空间，空间利用率提升十分显著。

　　从结构设计逻辑来看，整套机构的运动自由度经过严格校核，交叉连杆的铰接点位置经过反复迭代调整，确保门扇启闭全程无卡滞、无死点，门扇在完全闭合状态下，交叉连杆处于最长伸展位置，可对相邻门扇形成对角方向的结构支撑，避免门扇受侧向风压时出现变形翘曲，提升闭合状态下的整体结构刚度；门扇开启过程中，连杆的铰接点沿预设轨迹平滑运动，门扇的对折角度随开启行程线性变化，全程无突兀的角度突变，手动启闭时的操作力均匀，无需额外施加过大的扳动力即可完成全行程开合。

　　安装边界方面，这套折叠门的顶部仅需设置窄幅导向轨道，轨道宽度仅需容纳门扇顶部的导向滑块即可，无需像推拉门那样设置双轨或多轨结构，轨道的安装高度可根据门洞实际净高灵活调整，适配2米至2.8米的常规室内门洞高度，门扇单块宽度可根据门洞总宽度做等比例拆分，单扇门扇宽度控制在400毫米至500毫米区间时，折叠后的堆叠尺寸最为紧凑，不会对侧边通行空间造成遮挡；底部可根据使用场景选择设置地轨或无地轨结构，无地轨版本可避免地面凸起的轨道绊倒通行人员，同时方便清洁车、搬运小推车等轮式设备顺畅通行，适配商超通道、设备间入口、小户型卫生间等对地面平整度要求较高的场景。

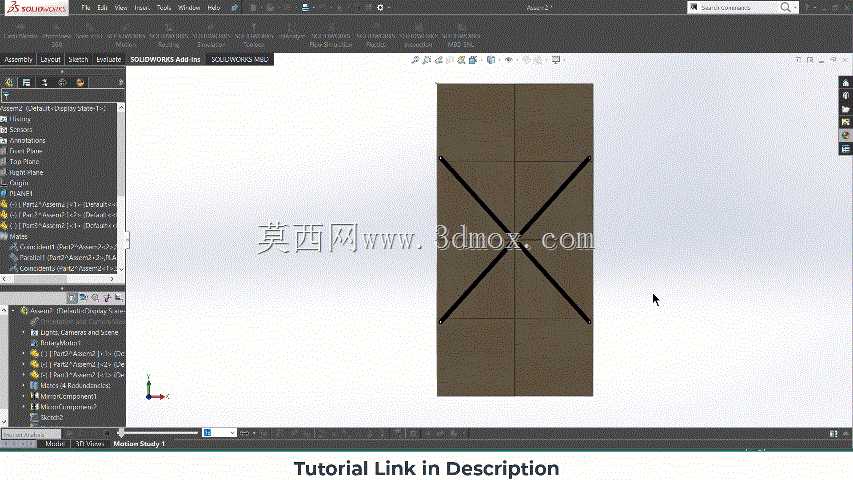

　　在实际功能特性上，这套折叠门的连杆构件全部隐藏在门扇背面的安装槽内，闭合状态下从正面看不到外露的传动构件，整体外观简洁平整，不会积灰也不易被过往人员磕碰损坏；铰接位置全部采用耐磨衬套做转动配合，长期往复启闭过程中不会出现铰接点松旷、异响等问题，结构耐用性满足高频次启闭的商用场景使用需求。设计过程中通过运动仿真验证了全行程的运动轨迹，确认门扇在任意开启角度下都不会与门洞侧边的墙体、门套发生碰撞，连杆的运动范围也不会超出门扇的厚度边界，不会夹伤操作人手，使用安全性经过充分验证。

　　不同于市面上常见的多折折叠门采用的多组独立合页传动结构，这套交叉连杆式结构将所有门扇的运动做了同步联动，仅需推动最侧边的一扇门扇即可带动所有门扇同步完成折叠或展开动作，操作十分便捷，不会出现单扇门扇卡滞导致整体无法开合的问题；同时连杆的同步约束作用让所有门扇的折叠角度保持一致，长期使用后也不会出现门扇错位、闭合不严的问题，密封性能相比普通折叠门更有保障，可有效阻隔空间内的噪音、灰尘传递，适用于需要做空间分隔的办公区域、储物隔间等场景。
