双层板导向式短夹具装配结构设计

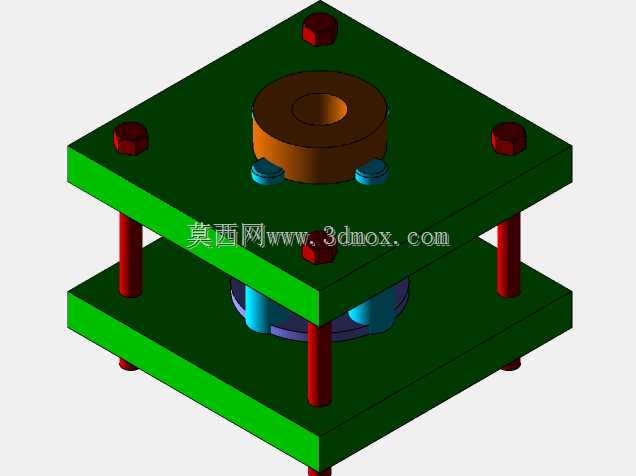

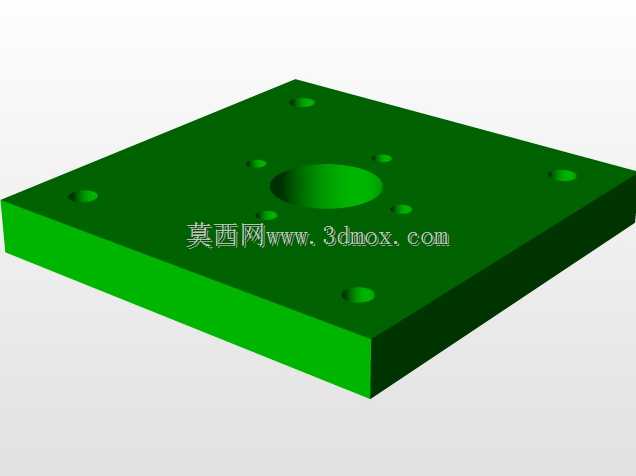

　　这款短夹具装配结构，主要面向小尺寸零部件的装夹定位场景，常见于小型冲压工位、精密零件检测工位、小部件压装工序的工装配套，区别于大行程长导向夹具，它的整体高度压缩，适配安装空间局促、装夹行程需求短的作业场景，能在有限的设备台面空间内完成稳定装夹，不会因为结构过高带来额外的设备干涉问题。从结构设计逻辑来看，上下两层平行的安装基板承担整个夹具的承载基础，基板采用平直板材加工，保证上下平面的平行度公差控制在合理范围，避免装夹过程中出现偏载歪斜；四根均匀分布在基板四角的红色导向柱，承担上下模开合过程中的导向功能，导向柱与基板的配合采用过渡配合装配，保证导向过程无卡滞、无径向窜动，开合行程内的同轴度偏差控制在装夹精度允许范围内。

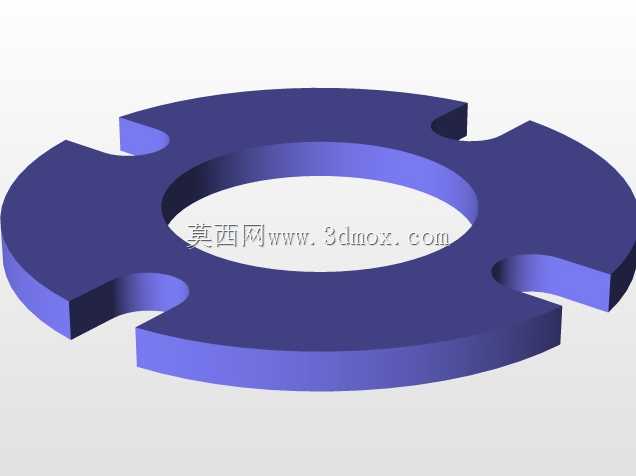

　　上层基板中心设置的带孔环形定位座，是核心的工件定位部件，内孔尺寸匹配待装夹工件的外圆定位基准，装配时工件可直接嵌入定位座内孔完成初定位，不需要额外的找正步骤；定位座下方设置的两组蓝色弹性缓冲件，在夹具合模过程中提供缓冲阻尼，避免刚性碰撞损伤工件表面，同时能补偿合模过程中的微小尺寸偏差，保证装夹压力均匀分布在工件接触面上。基板上分布的红色内六角紧固件，承担各部件的锁紧固定功能，紧固件的沉头设计保证安装后表面无凸起，不会在夹具开合过程中剐蹭周边设备部件。从安装边界来看，整体结构的安装基准为下层基板的底面，安装时可直接通过基板上预留的安装孔固定在设备工作台面，不需要额外设计转接板；上下基板的外形尺寸一致，开合过程中无外伸突出部件，

　　周边预留的安全间隙小，适合密集排布的多工位工装台使用。设计过程中优先考虑了装配的便捷性，所有部件均可通过标准紧固件完成拆装，后期维护更换易损件时不需要整体拆解夹具，只需要拆卸对应位置的紧固件即可完成缓冲件、定位座的更换；导向柱表面做了硬化处理，长期往复开合过程中磨损量小，能长期保持导向精度，不会因为短期使用出现导向间隙变大、装夹偏移的问题。这类短行程夹具的定位精度可满足一般小型五金件、塑胶件的装夹需求，在小批量零件加工、样品试制工位的适配性极强，不需要复杂的动力配套，手动即可完成开合操作，也可根据需求加装小型驱动部件实现自动开合，结构拓展性较强。
