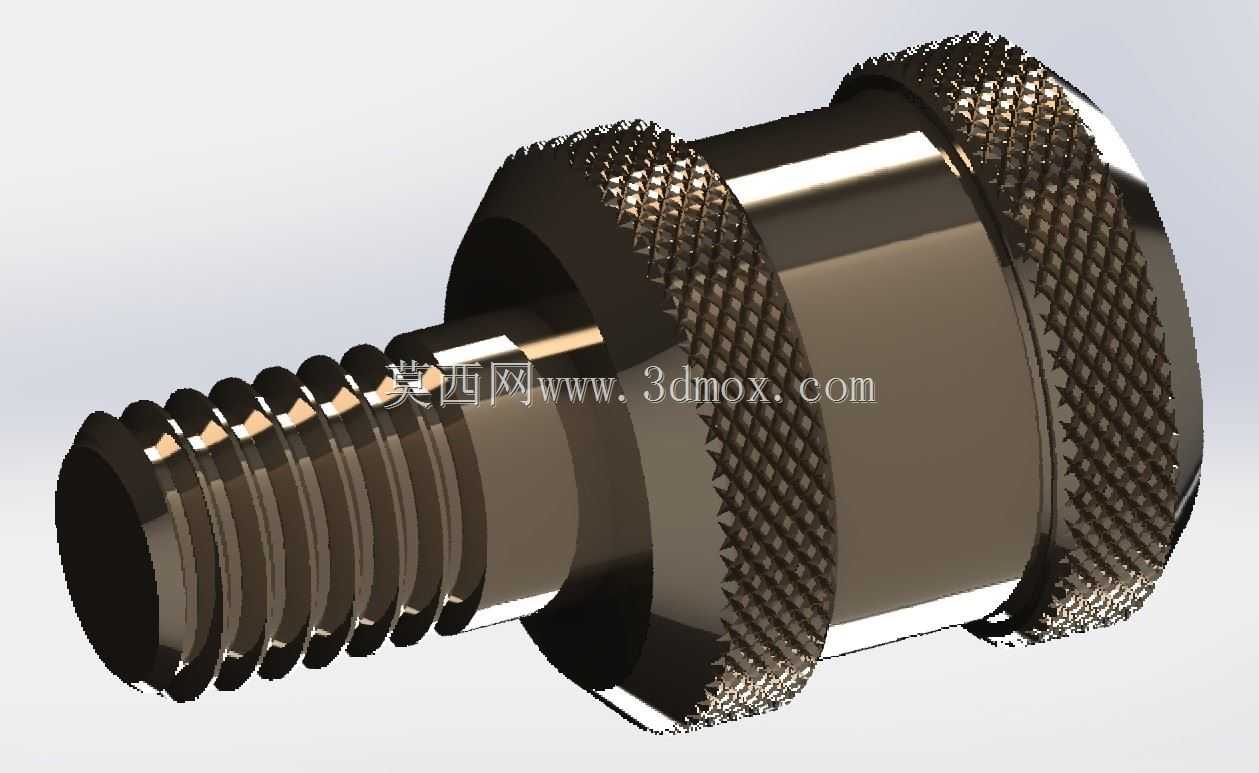

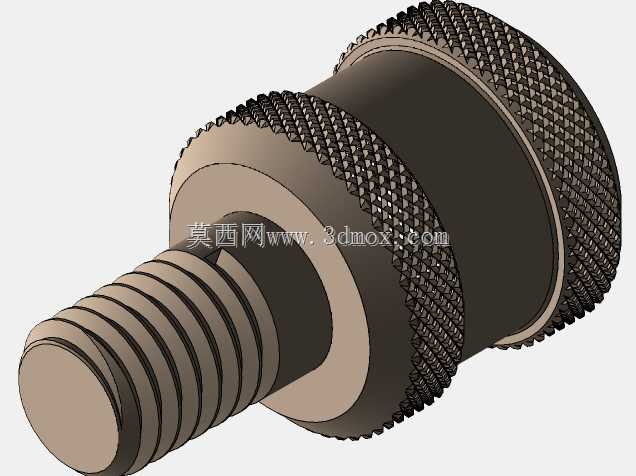

带网纹滚花手动锁紧指形螺钉结构

　　这类带滚花结构的拇指螺钉，核心应用场景集中在需要频繁手动拆装、无需借助工具完成松紧调节的设备部位，常见于仪器仪表的面板固定、检测治具的快换模块锁紧、小型实验装置的组件定位、光学设备的微调机构锁止，还有部分民用电子设备的外壳免工具拆装结构上，相比需要螺丝刀或者内六角扳手操作的常规螺钉，它的核心优势就是操作无工具依赖，现场调试、日常维护的时候不需要额外找配套工具，徒手就能完成拧紧或者松开的动作，能大幅缩短小范围调整、临时拆装的操作时间。

　　从功能特性来看，螺钉头部的网纹滚花是整个结构的核心设计点，滚花的纹路深度、网纹密度都经过实际操作验证，手指捏持的时候能提供足够的静摩擦力，哪怕手上沾有少量防锈油、或者佩戴薄款丁腈防护手套操作，也不会出现打滑拧不动的情况；滚花区域覆盖了整个头部的圆柱外周，不管是从哪个角度捏持，都能获得均匀的摩擦力矩，不需要刻意对准某个捏持平面。头部做了加高的圆柱设计，相比薄头的滚花螺钉，手指接触的轴向长度更长，捏持的时候受力面积更大，拧紧的时候能施加的力矩更足，不会因为头部太薄捏不住导致锁不紧。螺杆部分采用标准的普通三角螺纹，牙型角60度，和常规同规格的内螺纹孔完全通用，不需要单独加工特殊匹配的螺纹，替换现有设备上的同规格手拧螺钉的时候可以直接互换，不需要做额外的结构改动。

　　设计思路上，首先是区分了功能区域：靠近头部的位置做了一个直径大于螺纹大径的轴肩，这个轴肩的作用是拧紧的时候提供硬限位，当螺钉拧到轴肩端面和被连接件表面贴合的时候，就达到了设计的锁紧行程，避免过度拧紧导致螺纹滑牙、或者被压的薄壁零件出现压痕变形；轴肩和滚花头部之间做了微小的退刀槽过渡，避免加工滚花的时候应力集中在轴肩拐角处，同时也能减少热处理的时候拐角位置的开裂风险。螺杆的末端做了45度的倒角引导，安装的时候不需要刻意对准螺纹孔，倒角能自动引导螺杆旋入内螺纹，降低盲孔安装的时候螺纹对不准导致的牙型磕碰损伤。滚花采用的是网纹滚花而非直纹滚花，主要是考虑直纹滚花在轴向施力的时候容易打滑，网纹的咬合方向是交叉的，不管是周向旋转的力还是轴向推拉的力，都能提供足够的摩擦阻力，哪怕是需要带着螺钉做小幅度的轴向推拉调整的场景，也不会出现手指滑脱的情况。

　　从安装边界和尺寸适配的角度来说，这类螺钉的滚花头部外径比螺纹大径大2到3倍，设计安装位的时候需要预留足够的手指操作空间，头部周围至少要留出8到10毫米的径向操作间隙，避免周围的结构件挡住手指，没法正常捏持旋转；轴肩的端面粗糙度控制在Ra1.6以下，和被连接件接触的时候不会刮花零件的表面，对于有外观要求的仪器面板类零件，也不会留下明显的压痕。螺纹长度根据实际锁紧的零件总厚度来选，拧紧之后螺杆露出内螺纹的长度控制在2到3个牙距最合适，既保证足够的螺纹啮合强度，也不会因为螺杆太长突出对面的结构，干涉其他运动部件。整体的材质一般选用不锈钢或者碳钢镀锌，不锈钢版本适合潮湿、有轻度腐蚀的实验设备或者户外便携仪器场景，碳钢镀锌版本成本更低，适合室内常规工业设备的固定部位使用，表面的滚花纹路不会因为常规的防锈处理被填平，能长期保持足够的摩擦性能。

　　实际选型的时候要注意，这类手拧螺钉的推荐拧紧力矩比同规格的机螺钉要低，因为是徒手操作，设计的时候不需要按照机螺钉的最大锁紧力矩来计算螺纹强度，只要能满足被连接件的压紧力要求即可，过度拧紧反而会导致滚花部位硌手，甚至导致螺纹过载滑牙。对于需要频繁调节的部位，可以在轴肩和被连接件之间增加一个薄的尼龙垫圈，既可以减少拧紧的时候轴肩和零件表面的摩擦，也能起到一定的防松作用，避免设备振动的时候螺钉出现松动移位。
