带六角限位结构的球头连接螺栓

　　这类带六角限位的球头螺栓，核心应用场景集中在需要频繁离合、存在小角度摆动补偿需求的机械连接部位，最常见的是工装夹具的快换压头连接、检测设备的探针摆臂铰接、小型自动化设备的连杆传动端，还有部分需要快速拆装的仪器仪表面板固定结构里，都能见到这类零件的身影。和普通外六角螺栓不同，它的球头端并非用来拧动施力，而是作为铰接配合面，和对应的球窝结构配合后，能允许被连接件在一定锥角范围内做自适应偏转，抵消安装面的平行度误差，避免硬连接带来的装配应力集中，这也是它在反复拆装的组件里不可替代的核心原因。

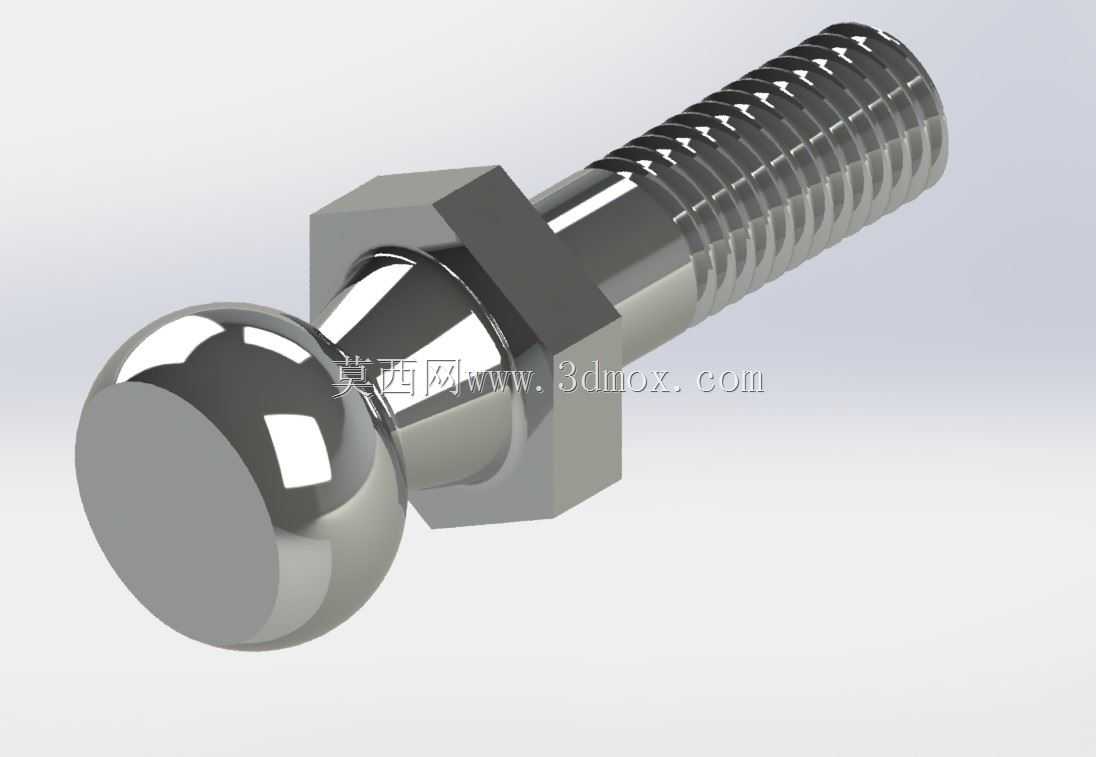

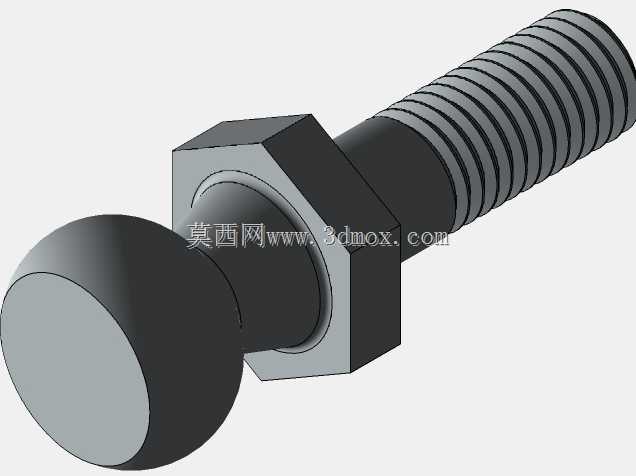

　　从功能特性上看，这个零件的结构分成三个功能段：最前端的抛光球头是配合工作面，表面粗糙度要求控制在Ra1.6以内，保证和球窝配合时转动顺滑无卡滞，不会因为长期摆动出现磨损卡涩；中间的六角凸台是限位受力段，一方面在装配时可以用开口扳手卡住施加拧紧力矩，避免螺杆跟转，另一方面这个凸台的端面是安装定位面，拧紧后直接压贴在被连接件的表面，控制螺杆的拧入深度，保证球头伸出的长度符合设计要求；后半段的全螺纹段是紧固连接段，螺纹精度选用6g级通用公差，适配市面上常规的六角螺母或者内螺纹孔，不需要定制特殊规格的配套紧固件，降低选型和备件成本。

　　设计这类零件的时候，首先要确定的是球头直径和螺纹规格的匹配关系，比如常见的M6螺纹对应10mm直径球头，M8螺纹对应12mm直径球头，这个比例是经过长期工程验证的，既能保证球头的铰接强度足够，不会在受侧向力的时候出现球颈断裂，也不会因为球头过大导致安装空间浪费。球颈位置的过渡圆角必须做R0.5以上的圆滑过渡，绝对不能出现直角清根，这个位置是应力集中高发区，反复受摆动载荷的时候，如果有加工刀痕或者直角缺口，很容易出现疲劳断裂，很多早期失效的球头螺栓都是这个位置的过渡处理不到位导致的。六角凸台的对边尺寸要比同规格普通螺栓的六角头小1-2mm，因为这个凸台不需要承受很大的拧紧反力，做小一点能减少安装时的空间占用，适合在紧凑的仪器内部布局。

　　安装边界方面，这类球头螺栓的拧紧力矩要比同规格普通螺栓低15%-20%，因为它的定位是靠六角凸台端面压贴，不需要过大的预紧力，过大的力矩会导致球颈位置受额外的拉应力，降低摆动疲劳寿命。配套的球窝座深度要控制在球头直径的1/3到2/5之间，太浅会导致球头容易脱出，太深会限制摆动角度，一般常规设计里允许的最大摆动锥角在8-12度之间，足够抵消大部分装配误差。安装时要注意球头和球窝的配合面不能涂高强度螺纹胶，只能涂少量低粘度的润滑脂，保证摆动灵活，如果有防尘需求，可以在球窝外侧加一个薄的橡胶防尘罩，避免粉尘进入配合面加剧磨损。

　　在实际选型替换的时候，要重点核对三个尺寸：球头直径、螺纹公称直径、六角凸台到球头顶点的距离，这三个尺寸直接决定了能不能和现有结构适配，螺纹长度可以根据实际安装厚度调整，不影响核心的铰接功能。这类零件一般选用45号钢做调质处理，表面发黑防锈就可以满足常规场景需求，如果是在腐蚀环境或者食品设备上使用，可以换成304不锈钢材质，只是要注意不锈钢的强度比调质45号钢低20%左右，选型时要适当放大一个螺纹规格，保证连接强度足够。很多新手设计的时候容易忽略球颈的直径，做的和螺纹小径一样大，实际使用中受侧向力的时候很容易从这个位置断裂，正确的设计是球颈直径要比螺纹大径小0.5-1mm，既保证螺纹能顺利拧过，又有足够的抗剪切强度。
