家用手持便携电吹风外观结构设计方案

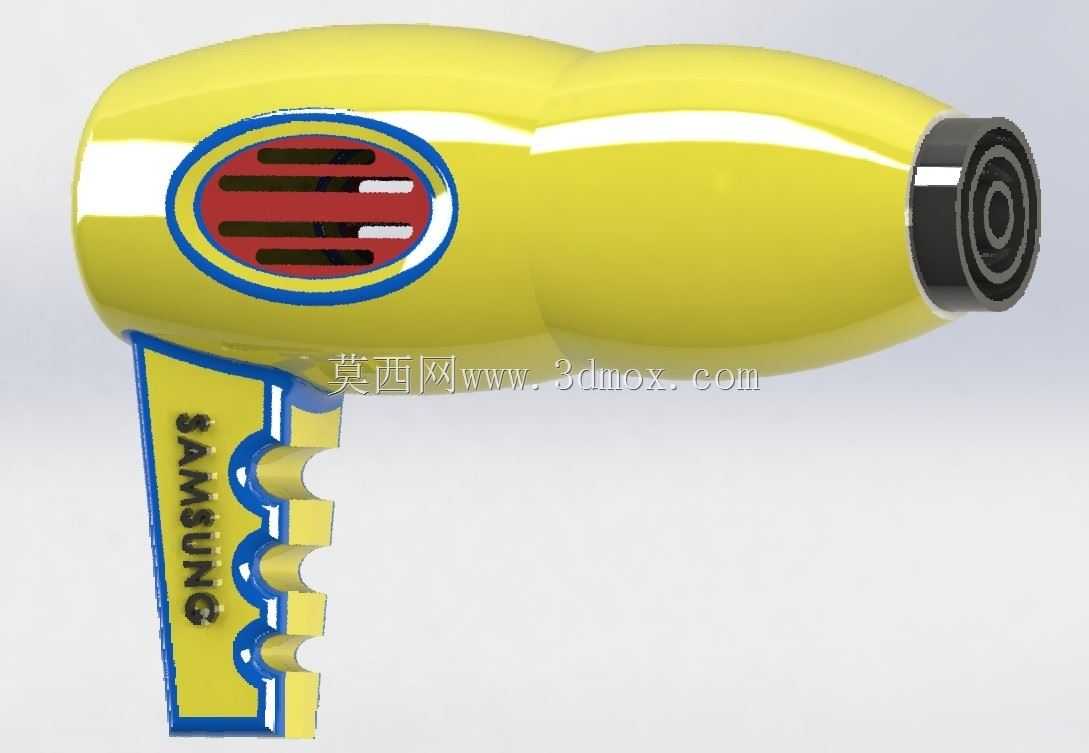

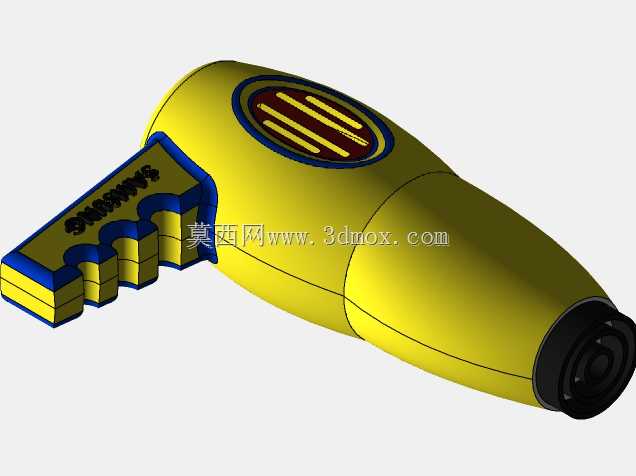

　　这款手持电吹风的结构设计，首先围绕日常美发干发的核心使用场景展开，覆盖家庭日常洗护后干发、美发沙龙造型辅助、宠物毛发吹干等多场景使用需求，核心功能是通过内置风轮产生定向气流，搭配发热组件输出常温或加热气流，加速附着在毛发表面的水分蒸发，实现快速干发或辅助造型的作用。从结构布局来看，整体采用枪式手持握持形态，手柄与风筒主体呈近似垂直的夹角设计，握持区域做了多段内凹的指位贴合结构，匹配成年人手部握持时的手指自然弯曲弧度，长时间握持操作不易产生疲劳感，手柄表面预留品牌标识的安装位，可通过丝印或嵌件工艺完成标识装配。风筒主体采用流线型椭圆柱造型，进风区域设置在风筒侧部的椭圆开孔区域，开孔处做多层格栅防护结构，格栅间隙控制在5mm以内，

　　既保证进风流量满足风机工作需求，又能避免异物被吸入风机内部造成叶轮卡滞，同时格栅边缘做圆弧倒角处理，无尖锐毛刺，符合家电产品的安全设计要求。风筒出风端设置多层同心圆式的出风导流结构，可对内部吹出的气流做整流处理，让输出的气流更集中，减少气流紊流造成的风量损耗，提升干发效率。从设计思路层面，这款模型在建模阶段优先考虑了注塑生产的工艺可行性，所有外观面的脱模斜度控制在1.5°-3°之间，壁厚设计保持均匀，主体壁厚控制在2.2mm-2.5mm区间，避免注塑过程中出现缩痕、缺胶等成型缺陷，不同壳体之间的连接采用卡扣加螺丝的组合固定方式，卡扣分布在壳体拼接的周圈位置，螺丝柱隐藏在手柄底部的装饰盖内侧，既保证装配后的结构连接强度，

　　又不会让固定结构外露影响外观整体性。外形尺寸方面，风筒主体长度控制在180mm左右，最大直径为75mm，手柄长度为120mm，握持位置的最小截面宽度为35mm，整体重量控制在450g以内，符合手持类小家电的重量控制要求，安装边界上，内部预留了风机、发热丝组件、控制开关、电源线的装配空间，各组件之间预留2mm以上的安全间隙，发热组件周边的壳体材料选用耐温等级达到120℃以上的ABS+PC合金材料，避免长期高温工作造成壳体变形，控制按键设置在手柄与风筒连接的过渡位置，操作时拇指可自然触碰，无需调整握持姿势即可完成风量、温度档位的切换。结构细节上，进风区域的格栅与壳体采用一体化注塑成型，减少后续装配工序，

　　出风端的导流圈可作为独立零件通过卡扣装配在风筒前端，方便后续根据不同的功能需求更换不同的导流配件，比如集风嘴、散风罩等扩展配件，手柄底部设置电源线防弯折结构，通过软胶材质的护套包裹电源线出线位置，可承受上万次的弯折测试，避免电源线根部断裂造成安全隐患。气流通道的设计上，内部风道做顺滑的圆弧过渡，没有直角突变结构，减少气流在风道内部的风阻损失，让风机产生的气流可以更顺畅地从出风端送出，同时风道内壁做光滑处理，降低气流高速通过时产生的风噪，提升使用体验。发热组件的安装位置设置在风道靠近出风端的区域，让气流经过发热丝时可以充分带走热量，同时在发热组件与壳体之间设置隔热衬套，避免热量直接传递到外壳造成表面温度过高，防止使用过程中出现烫伤风险。
