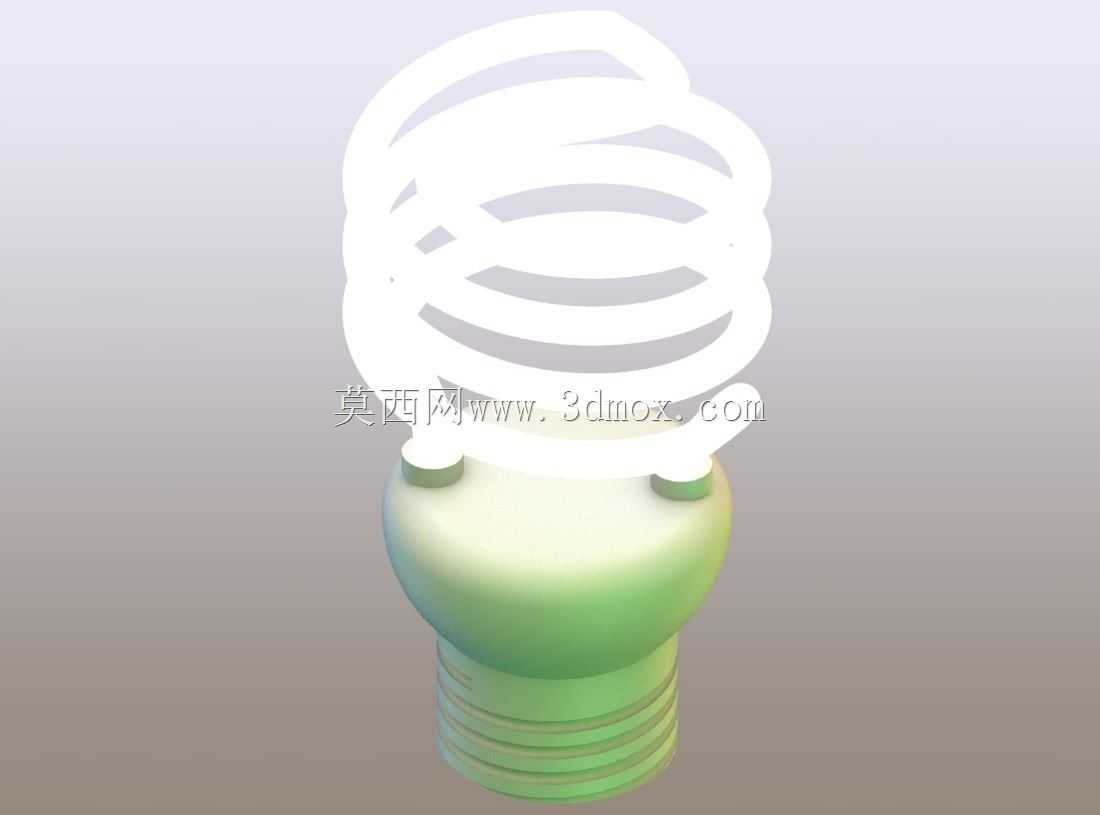

螺旋式老式节能荧光灯结构设计

　　这款螺旋结构的荧光照明产品，是早年民用照明领域替代传统白炽灯的主流电光源产品，在住宅室内照明、小型商用空间基础照明、楼道公共区域照明场景中曾有极高的普及率，相比同功率白炽灯能提升4-5倍的光效，使用寿命也达到传统白炽灯的6倍以上，在LED照明普及之前是民用节能照明的核心选型产品。

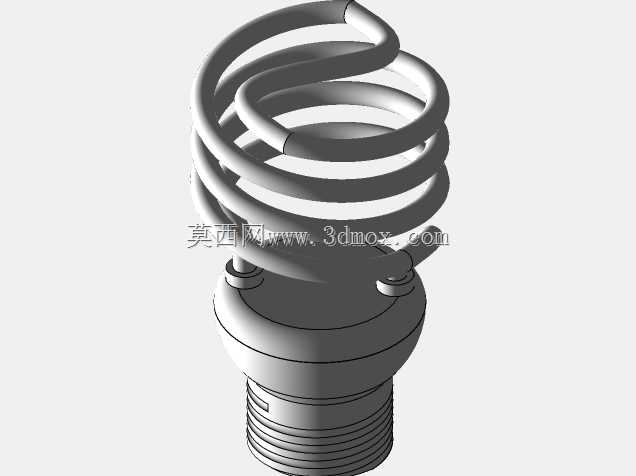

　　从结构设计逻辑来看，产品整体分为螺旋荧光灯管段、灯座塑封段、螺纹灯头三个核心装配区段，螺旋形态的灯管设计核心目的是在有限的纵向安装空间内，最大化拉长荧光灯管的有效放电长度，在不增加灯具占用高度的前提下提升整灯的额定功率与总光通量，避免传统直管荧光灯需要搭配长尺寸灯架、占用空间大的问题，能够直接适配通用的E27规格螺口灯座，无需额外改造原有照明线路与灯座结构，替换传统白炽灯的适配成本极低。

　　灯管部分采用双层螺旋盘绕的玻璃管结构，玻璃管内壁均匀涂覆三基色荧光粉层，管内充入低压汞蒸气与惰性辅助气体，两端封接有涂覆电子发射材料的灯丝电极，螺旋盘绕的曲率经过反复调校，既保证玻璃管弯制过程中不会出现管壁褶皱、厚度不均的工艺缺陷，也能让灯管点亮后的光线输出更均匀，减少螺旋结构带来的局部明暗差，整灯点亮后的光线覆盖角度接近180度，能够满足普通吸顶灯、台式台灯、壁灯等常规民用灯具的配光要求，不会出现明显的照明暗区。

　　中间的灯座塑封段采用阻燃PBT材质注塑成型，内部集成紧凑型电子镇流器电路板，包含整流滤波电路、高频振荡电路、谐振启辉电路，能够直接接入220V民用交流市电，无需额外搭配外置镇流器或启辉器，实现通电即亮的使用效果；塑封段的外形做了圆弧过渡设计，既可以遮挡内部电路板与灯管引脚的连接焊点，提升产品外观整洁度，也能在灯管与灯头之间形成足够的绝缘隔离距离，满足电气安全的爬电距离要求，避免使用过程中出现漏电风险。

　　底部的螺纹灯头采用标准E27通用螺口规格，外层为镀镍铜质导电壳体，顶部为独立的中心接触电极，电极与螺口壳体之间采用耐高温绝缘玻璃材质做隔离封装，能够耐受长期通电工作产生的温升，不会出现绝缘失效的问题；灯头与塑封段之间采用卡扣加耐高温胶粘接的双重固定方式，保证整灯在安装拧动过程中不会出现灯头与塑壳松脱、内部接线扯断的问题，安装扭矩符合民用照明产品的通用安全标准，普通用户徒手即可完成更换安装，无需专业工具辅助。

　　从安装边界尺寸来看，整灯最大外径不超过60mm，总高度控制在120mm以内，能够适配绝大多数民用灯具的灯腔空间，不会出现灯体过长无法装入灯罩、或者直径过大与灯座周边结构干涉的问题；螺旋灯管的最外圈与灯座中心的同轴度公差控制在1mm以内，安装后不会出现灯体偏斜的情况，保证光线输出的对称性。

　　在实际使用的性能表现上，这款螺旋荧光灯的额定功率覆盖8W到24W的常用区间，对应光通量在450lm到1500lm之间，能够满足从3平方小空间玄关到20平方客厅的基础照明需求，相比同光通量的白炽灯能够降低70%以上的用电功耗；产品设计过程中充分考虑了民用场景的使用可靠性，电子镇流器部分做了过压保护、过流保护设计，能够应对市电电压小幅波动的使用场景，灯丝部分做了三重涂层保护，有效延长开关通断过程中的灯丝损耗，整灯的额定开关寿命达到1万次以上，能够满足日常使用的频繁开关需求。

　　需要注意的是，这类螺旋荧光灯的灯管部分为薄壁玻璃材质，设计过程中在灯管与塑封段的连接位置做了应力释放结构，避免运输、安装过程中的轻微震动导致玻璃管根部开裂，同时塑封段的配重经过合理调校，整灯重心落在灯头中心轴线上，安装到灯座后不会出现重心偏斜导致的接触不良问题。在结构建模过程中，螺旋灯管的扫掠路径需要严格匹配玻璃弯管的工艺曲率半径，避免出现曲率过小导致的工艺无法实现的问题，电子镇流器的内部腔体尺寸需要预留足够的元器件安装空间，同时保证元器件与塑壳内壁之间留有足够的散热间隙，避免长期工作时热量累积导致塑壳老化加速，灯头的螺纹参数严格遵循国标螺口灯头的尺寸规范，保证与市面通用灯座的互换性，不会出现拧入过松或过紧的装配问题。
