SolidWorks包覆工具构建螺旋曲面结构实例

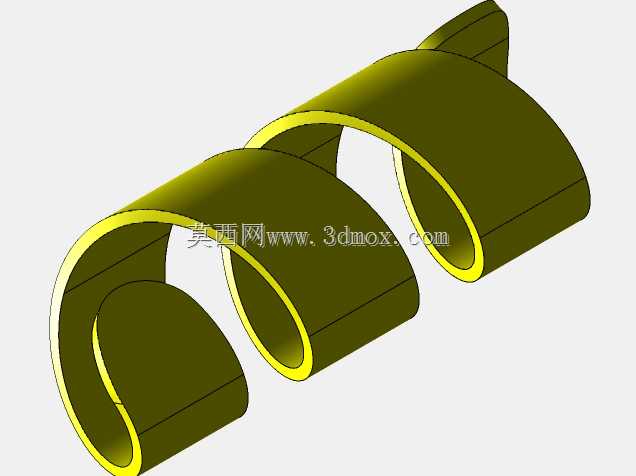

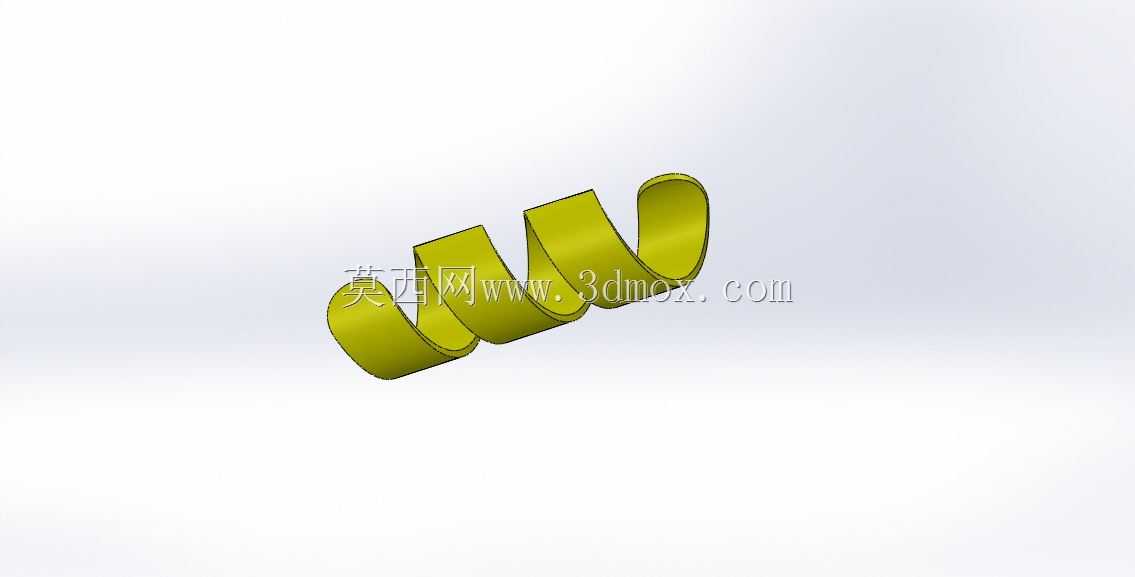

　　在机械结构的曲面类零部件设计环节，很多刚接触三维建模的工程师容易陷入直接用扫描、放样等常规特征硬做异形曲面的误区，尤其是面对圆柱、圆锥等回转体表面需要生成随形起伏的螺旋类结构时，反复调整轮廓约束、路径参数不仅耗时，还容易出现曲面褶皱、壁厚不均、后续工程图标注无法关联的问题，而包覆特征正是针对这类回转面随形结构设计的高效解决方案。本次呈现的螺旋带状曲面结构，就是依托包覆工具完成的典型建模实例，整个建模过程没有冗余的辅助基准，也不需要拆分多段曲面做拼接缝合，从根源上避免了多特征拼接带来的几何公差累积问题。

　　从实际工程应用场景来看，这类等厚螺旋带状结构的适用范围覆盖了多个通用机械领域：在物料输送环节，它可以作为小型螺旋输送杆的主体工作面，针对粉体、小颗粒物料的短距离推送场景，等厚的带状结构能保证推送过程中物料受力均匀，不会因为曲面突变出现物料卡滞、局部堆积的问题；在柔性传动场景中，这类曲面可以作为螺旋导向槽的成型基准，为线缆、薄型传动带提供平滑的换向导向路径，避免导向面棱角刮伤工件表面；在换热设备的内部流道设计中，依托包覆特征生成的螺旋扰流结构，能在不额外增加流道阻力的前提下，延长介质在换热腔体内的停留路径，提升冷热交换效率。

　　从设计思路层面拆解，整个建模逻辑完全贴合实际加工的工艺逻辑，没有做脱离生产可行性的几何构造。建模初始阶段首先确定回转基体的直径参数，这个参数并非随意设定，而是要匹配后续结构的安装边界：如果是用于输送场景，基体直径要和安装位的筒体内径保留0.5-1mm的装配间隙，避免工作过程中带状结构和筒壁发生剐蹭；如果是用于导向场景，基体直径要和被导向工件的弯曲半径适配，保证工件通过时的弯曲应力在材料允许范围内。确定基体参数后，在与回转基体轴线平行的基准面上绘制螺旋带状结构的展开轮廓，这里的轮廓绘制不需要提前做曲面投影换算，只需要按照展开后的实际尺寸标注带宽、螺旋升角对应的轮廓长度即可，包覆特征会自动将平面轮廓映射到回转基体的曲面上，这也是包覆工具相比其他曲面建模方式的核心优势——平面草图的尺寸标注完全符合机械加工的展开图标注逻辑，后续出工程图时可以直接调用草图尺寸，不需要再做投影换算。

　　完成轮廓绘制后，选择包覆类型时需要根据实际功能需求做区分：如果需要的是凸出于基体表面的带状结构，就选择浮雕选项，设定的包覆厚度就是带状结构的实际壁厚，这里的壁厚要结合选用的材料做强度校核，比如采用PP材质做输送绞片时，壁厚不低于2mm才能保证推送颗粒物料时的结构刚度，不会因为物料挤压出现形变；如果需要的是在基体表面凹陷的导向槽结构，就选择蚀雕选项，设定的深度就是导向槽的实际深度，要保证槽深大于被导向工件的半径，避免工件从导向槽内脱出；如果需要的是沿曲面轮廓分割的分型面结构，就选择刻划选项，生成的分割线可以直接作为后续分型、抽壳的边界参考。

　　从安装边界的角度考量，用包覆工具生成的这类螺旋结构，轴向尺寸可以通过草图轮廓的长度直接控制，不需要在建模完成后再做裁剪，两端的安装定位面可以直接在基体的端面上生成，保证螺旋工作面和安装基准的同轴度公差。很多工程师在做这类结构时容易忽略的细节是，包覆特征的草图轮廓不能超出回转基体的轴向范围，否则会出现特征生成失败的问题，因此在绘制草图前就要先确定基体的轴向长度，给两端的安装位预留足够的装夹空间，比如需要和驱动轴连接的一端，要预留出至少1.5倍轴径的长度做轴孔和键槽结构，避免螺旋工作面和连接结构出现干涉。

　　从结构功能特性来看，用包覆工具生成的螺旋带状曲面，整个工作面的壁厚是完全均匀的，不存在扫描特征常见的两端壁厚不均、曲面曲率突变的问题，这一点对于后续的加工环节非常友好：如果采用钣金工艺加工这类结构，均匀的壁厚可以直接展开下料，不需要做工艺补正；如果采用注塑工艺加工，均匀的壁厚可以避免注塑过程中出现缩痕、填充不足的缺陷；如果采用3D打印做样件验证，均匀的壁厚可以减少支撑材料的使用，降低打印过程中的形变概率。另外，包覆特征生成的曲面和基体是完全结合为一个整体的，不需要额外做合并、缝合操作，后续做有限元分析时，不会因为曲面之间存在缝隙出现网格划分失败、应力计算结果失真的问题。

　　在实际建模操作中，还有几个容易被忽略的实操细节需要注意：一是绘制包覆草图的基准面必须和回转基体的轴线平行，不能存在倾斜角度，否则轮廓映射到曲面上会出现螺旋升角偏差，导致最终结构和设计尺寸不符；二是草图轮廓必须是封闭的连续轮廓，不能存在开放线段或者交叉线段，否则包覆特征无法正常生成；三是如果需要生成多段连续的螺旋结构，可以在同一个草图内绘制多段轮廓，一次性完成包覆，不需要分段做特征，避免分段特征之间出现接刀痕一样的拼接棱线，影响工作面的平滑度。

　　这类建模思路的核心价值，在于把复杂的曲面建模过程转化为符合常规机械设计逻辑的平面草图绘制，不需要工程师掌握高深的曲面建模技巧，只需要明确结构的实际功能需求、安装边界、工艺要求，就能快速生成符合生产要求的三维结构，大幅提升异形回转面结构的设计效率，减少建模过程中的反复调整工作量。
