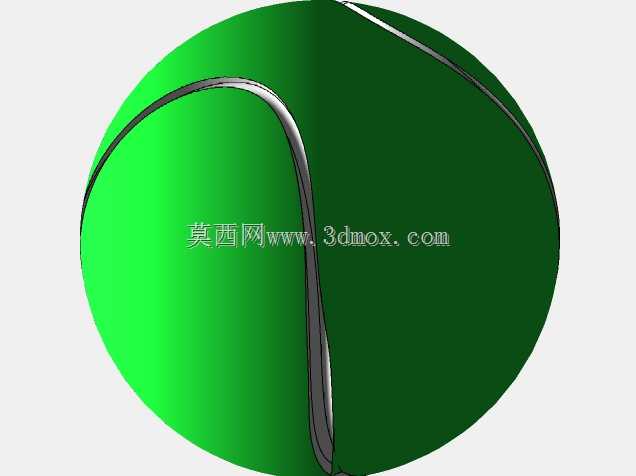

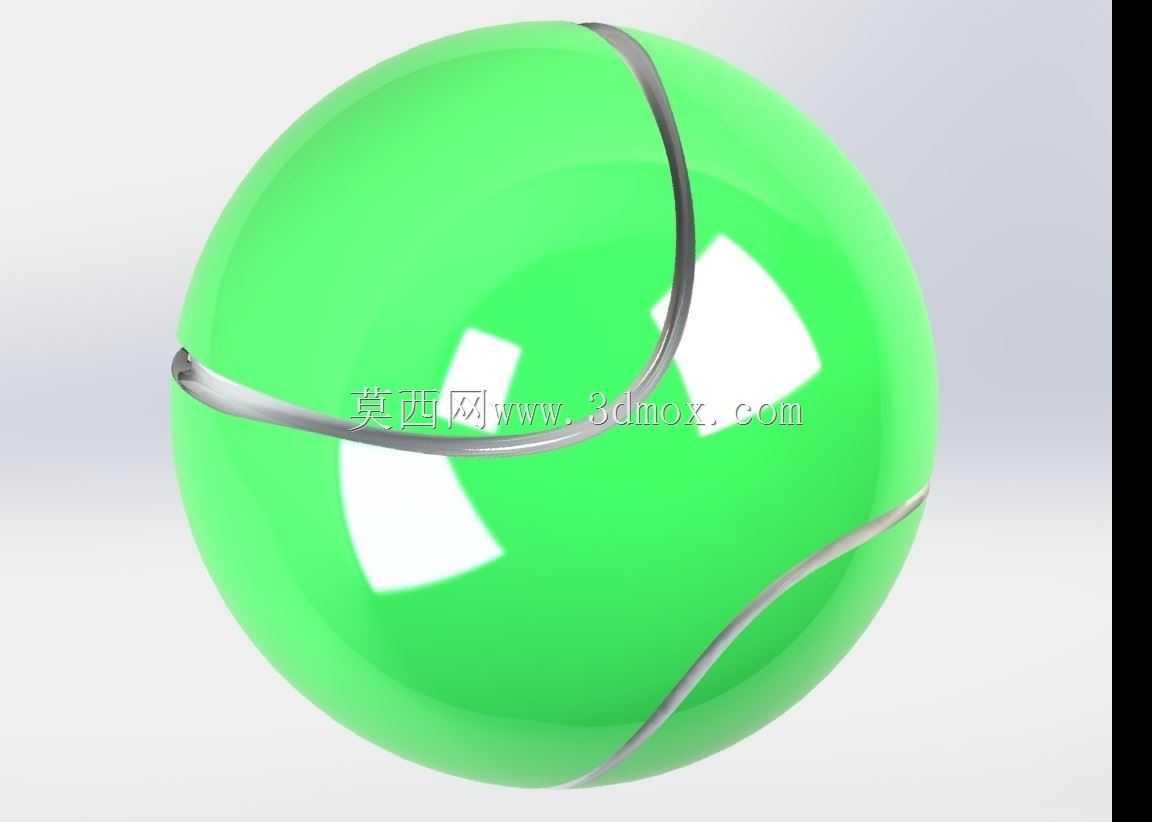

标准比赛用荧光绿网球结构三维设计

　　日常做体育器材相关的结构建模时，网球这类看似结构简单的球体，实际建模过程中需要兼顾曲面流畅度、接缝形态还原以及后续仿真验证的需求，很多新手建模时容易忽略网球表面的缝线弧度与实际包覆结构的匹配度，做出来的模型要么接缝生硬，要么曲面曲率不连续，后续导入渲染或者做空气动力学仿真时很容易出现破面或者计算偏差。从实际应用场景来看，这类网球模型不仅可以用于体育用品的产品展示渲染，还能作为球类空气动力学仿真的基础模型，在高校体育工程相关的课题研究、运动器材厂商的新品开发前期验证环节都能用到，比如调整表面纤维毡的纹理走向、接缝的凸起高度时，可以先通过三维模型做流场仿真，预判不同设计下网球飞行过程中的旋转稳定性、空气阻力变化，减少开模打样的迭代次数。

　　设计思路上，首先要确定球体的基础尺寸，标准网球的直径要控制在6.54厘米到6.86厘米之间，这个尺寸边界是建模时首先要锁定的基础参数，先做一个标准球体作为基体，之后处理表面的接缝结构，网球的接缝不是简单的平面切割线，而是两条对称的空间闭合曲线，曲线的弧度要贴合实际网球的包覆逻辑——网球是由两块类似哑铃形状的纤维毡片拼接包覆在橡胶内芯上的，所以建模时的缝线轨迹要完全匹配毡片的拼接边界，不能随意绘制曲线，否则后续做包覆层的厚度特征时会出现曲面无法偏移、厚度不均的问题。很多人建模时直接在球体表面投影平面椭圆，做出来的接缝在球体两极位置会出现拉伸变形，和实际产品的形态偏差很大，正确的做法是先构建符合包覆展开逻辑的空间曲线，通过曲面投影、曲率连续调整，让接缝曲线在整个球体表面的曲率变化均匀，和实际产品的缝线走向完全一致。

　　功能特性层面，模型还原了网球表面纤维毡层的厚度特征，以及接缝处的轻微凸起结构，这些细节不是为了视觉效果而做的冗余特征，而是做空气动力学仿真时必须的结构——纤维毡的粗糙表面、接缝的凸起都会影响球体飞行时的边界层气流分离，直接关系到网球飞行时的下旋、上旋表现，所以建模时不能把网球做成光滑的球体，要给表面预留纹理映射的结构基准，接缝处的凸起高度控制在0.5毫米到1毫米之间，和实际产品的接缝凸起量匹配。另外橡胶内芯和外层纤维毡的分层结构也在模型中做了区分，后续如果需要做球体碰撞的力学仿真，可以分别给两层结构赋予不同的材料参数，橡胶内芯的弹性模量、纤维毡的摩擦系数都可以单独设置，模拟网球击打在球拍、地面时的形变回弹特性。

　　从安装边界和适配性来说，这个模型是标准的独立球体结构，没有额外的安装配合结构，在做体育场景装配时，可以直接导入到网球场、发球机等相关的装配体中，模型的坐标系原点设置在球心位置，导入不同的三维软件时不需要重新调整装配基准，曲面都是经过曲率检查的连续曲面，不管是做渲染时的材质赋予，还是做有限元分析时的网格划分，都不会出现几何错误。很多人做这类球体模型时容易忽略几何公差的控制，比如球体的圆度偏差，建模时要保证整个球体所有径向截面的直径偏差不超过0.1毫米，避免后续做运动仿真时出现球体滚动轨迹偏移的问题。另外接缝处的曲面做了圆角过渡处理，还原实际产品中缝线位置的平滑过渡，不会出现尖锐的棱边，和真实网球的触感、表面形态保持一致。

　　实际工程应用中，这类标准化的网球模型还可以用于发球机的击球机构设计验证，比如调整发球机的摩擦轮间距、击打力度时，可以导入网球模型做运动干涉检查，确保摩擦轮对网球的夹持力在合理范围内，不会因为模型尺寸偏差导致干涉检查结果失真，影响后续的实物调试。在做体育用品的电商展示渲染时，这个模型的曲面精度足够支撑近景特写渲染，表面的纤维毡纹理可以通过材质贴图实现，接缝的结构特征已经在模型中做出来，不需要后期通过绘制贴图来模拟结构阴影，渲染出来的效果更真实。建模过程中还要注意曲面的拓扑结构，尽量采用四边面构建曲面，避免出现过多的三角面或者极点，否则后续导入到不同的仿真软件或者渲染软件时，容易出现曲面破碎、法线翻转的问题，给后续的工作带来不必要的麻烦。
