简易十字轴式万向传动连接结构

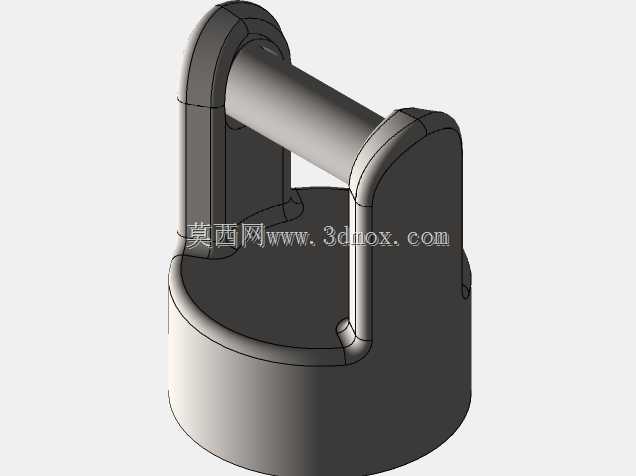

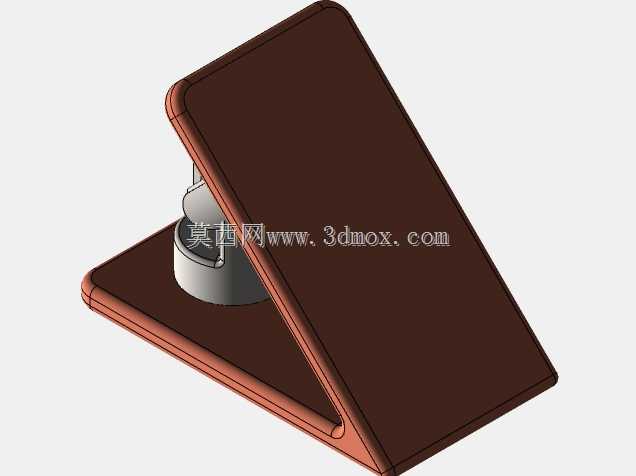

　　在中小功率传动系统的布局过程中，经常会遇到两根传动轴无法保证严格同轴的场景，比如设备机架焊接后存在的形位公差累积、传动端与执行端存在小角度安装偏差、运行过程中机架受载产生微变形导致轴系偏移，这类场景下刚性联轴器无法适配偏移量，强行安装会导致轴承受额外径向力，轻则加剧轴承磨损、增大传动噪音，重则出现轴系卡滞甚至断轴的故障，而这类简易万向联轴器正是针对这类小角度偏置的传动场景设计的。从结构来看，该万向节采用经典的十字轴铰接核心结构，两端分别设置主动端连接座与从动端连接座，主动端可直接与动力输出轴通过键连接或紧定螺钉固定，从动端对接负载侧的输入轴，十字轴作为中间铰接件，允许两轴之间存在最大15°到25°的夹角偏差，

　　在轴系存在角向偏移时依然可以平稳传递旋转扭矩，不会出现传动卡滞的问题。设计过程中首先要明确传动的额定扭矩边界，这类小型简易万向节通常适配扭矩不超过50N·m的轻载传动场景，比如小型输送线的动力传递、检测设备的分度轴传动、小型工装夹具的旋转驱动，不适合重载冲击载荷的工况，比如破碎机、大功率输送机这类大扭矩设备需要选用带滚针轴承的工业级万向联轴器。外形尺寸方面，该结构的整体回转直径控制在适配10-20mm轴径的范围，安装时需要预留足够的摆动空间，不能在铰接部位加装刚性的防护罩壳，避免干涉万向节的角度摆动，两端轴的插入深度需要预留3-5mm的轴向窜动间隙，因为万向节在角度传动时会产生微小的轴向位移，如果轴向完全锁死会产生额外的轴向载荷。

　　从实际使用的角度来说，这类简易万向节的铰接摩擦面采用金属直接接触的形式，适合低速运转的场景，最高输入转速建议不超过300rpm，转速过高会导致铰接面磨损加快，同时传动振动会明显增大，如果需要更高转速的传动场景，需要在十字轴铰接位置加装轴承衬套，降低摩擦系数。在建模过程中需要重点关注十字轴与两端叉形接头的配合间隙，间隙控制在0.05-0.1mm之间，间隙过大会导致传动回差过大，影响传动精度，间隙过小则会导致铰接转动卡滞，无法顺畅补偿角度偏差，叉形接头的开口尺寸需要与十字轴的轴径严格匹配，同时要保证两端叉头的对称度，避免装配后出现偏心导致的动不平衡问题。安装过程中需要注意，如果单根万向节的传动角度过大，会导致从动端的转速出现周期性波动，

　　角度越大波动越明显，如果对传动平稳性要求较高，可以采用双万向节串联的布置形式，保证两端轴的角度偏差对称抵消，实现等速传动，不过这类简易结构通常用于对转速波动不敏感的手动调节、低速传动场景，单节使用即可满足需求。日常维护方面，这类金属接触的万向节需要定期在铰接位置涂抹润滑脂，降低摩擦磨损，延长使用寿命，如果出现铰接间隙过大、传动异响的情况，需要及时更换十字轴或者整体更换联轴器，避免故障扩大影响整个传动系统的运行。在非标设备设计选型时，这类万向节的优势在于结构简单、安装便捷、成本低廉，不需要复杂的安装支座，直接对接两端轴系即可完成安装，能够大幅降低轴系的加工与安装精度要求，减少生产装配过程中的调校工作量，尤其适合小批量定制设备、教学实验装置、小型自动化工装这类对成本敏感、传动载荷不大的场景。需要注意的是，这类结构不适合传递轴向载荷，安装时不能将其作为轴向定位的部件，两端轴的轴向限位需要通过轴用挡圈或者轴承端盖来实现，避免轴向力直接作用在十字轴铰接位置，导致铰接件变形损坏。
