单轴往复运动间歇限位传动机构结构

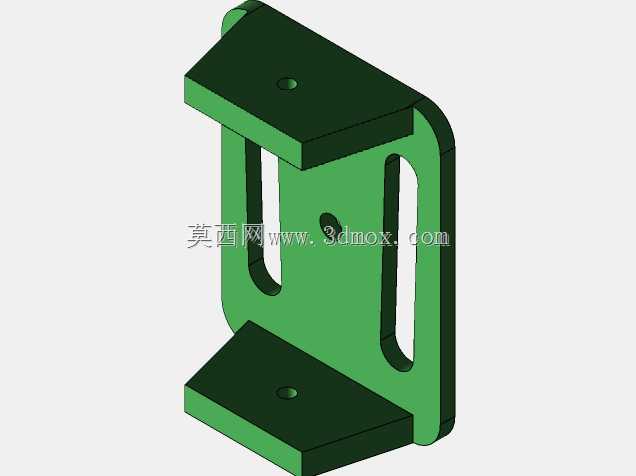

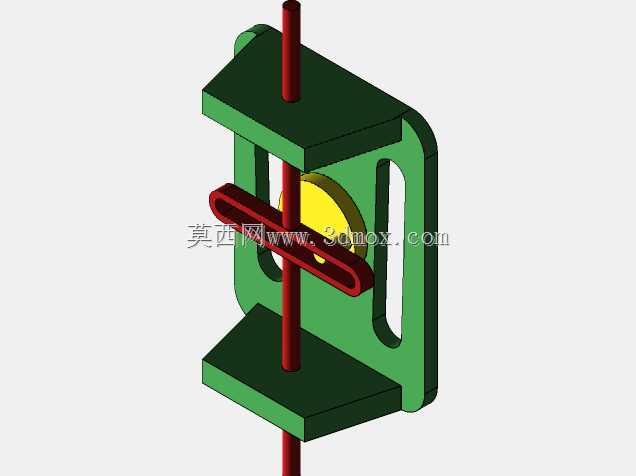

　　该结构核心为单轴导向的往复运动执行单元，主体采用对称式镂空框架作为承载基体，框架上下端面开设同轴导向通孔，与中心竖轴形成间隙配合，保证运动过程中轴系的径向跳动量控制在装配公差允许范围内，避免运动卡滞。框架两侧开设对称矩形减重槽，在不降低整体结构刚性的前提下，有效减少构件自身重量，降低运动过程中的惯性冲击，适配中低速往复传动的工况需求。中心竖轴作为运动导向核心，采用等径圆柱结构，上下伸出端可作为动力输入或负载安装接口，可与外部曲柄滑块、凸轮驱动机构直接连接，将旋转运动转化为沿轴方向的直线往复动作。框架内部设置环形限位构件，与中心轴上的径向凸台配合，实现往复行程的硬限位，无需额外加装外置限位块，大幅压缩机构整体安装空间，

　　适配紧凑布局的设备内部安装场景。从实际应用场景来看，这类单轴运动结构常被用于小型自动化设备的工位切换、轻载物料的短距离推送、检测设备的探头进给动作中，相比常规直线导轨搭配滑块的结构，该构件集成度更高，零件数量少，装配环节无需复杂的同轴度调校，仅需保证框架上下导向孔的同轴度加工精度即可满足使用要求，适合小批量设备的快速装配调试。设计过程中，框架的镂空槽尺寸经过反复校核，既要保证侧壁有足够的抗弯截面模量，承受往复运动过程中的侧向载荷，又要避免槽口过小导致的重量冗余，槽口边缘做了小圆角过渡，消除应力集中点，提升构件长期往复运动下的疲劳寿命。中心轴与框架导向孔的配合选用H7/g6间隙配合公差，既保证运动过程无卡滞，

　　又将径向间隙控制在合理范围，避免运动末端出现过大的位置偏差。安装边界方面，该结构整体外轮廓为规则矩形，上下轴端的伸出长度可根据实际安装空间调整，框架外侧无突出的安装耳，可直接通过框架上下端面与设备安装板贴合固定，也可在框架侧壁开设螺纹孔实现侧装，适配不同设备的安装空间约束。实际使用中，该结构可搭配不同的驱动端实现不同的行程与运动频率，当搭配偏心轮驱动时，可实现固定行程的连续往复运动，当搭配气缸直驱时，可实现多点位的位置停留，内部的环形限位结构可根据行程需求调整轴向位置，无需更换主体框架即可适配不同的行程参数，具备较强的工况适配性。结构的运动部件仅包含中心轴与框架两个核心构件，运动副接触面简单，

　　日常维护仅需定期在导向孔位置添加润滑脂即可，无需复杂的拆解保养，适合在长期连续运行的自动化设备中使用，降低设备后期维护成本。从受力角度分析，该结构的载荷主要沿中心轴轴向传递，侧向载荷由框架上下导向孔共同承担，力的传递路径短，结构刚性好，在承受额定轴向载荷时，框架的变形量可控制在微米级，保证运动位置的重复定位精度，满足检测、装配等对位置精度有一定要求的工位使用需求。
