入耳式有线音频传输耳机结构设计

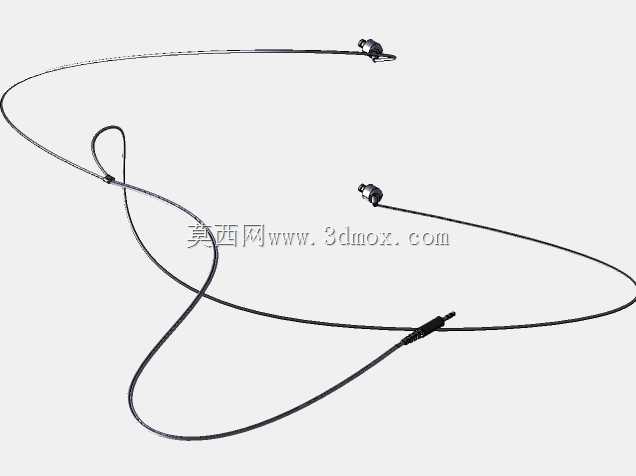

　　日常消费电子领域的音频外设设计中，入耳式有线耳机的结构落地需要兼顾佩戴适配性、信号传输稳定性与声学输出一致性，这套三维结构完整还原了量产级有线耳机的全部件组成，包含双入耳发声单元、分线节点、3.5mm音频插头与整段信号传输线材，可直接用于结构验证、装配公差校核与周边配套设计参考。从实际应用场景来看，这类有线入耳耳机可适配桌面音频输出设备、便携式播放终端、专业音频采集配套监听等多个使用场景，相比无线传输类音频外设，有线结构不存在信号延迟、续航限制等问题，在对音频同步精度有要求的专业监听、实时语音交互场景中仍有不可替代的应用价值。

　　设计过程中首先需要考虑入耳部分的人体工学适配，耳塞腔体的外形曲面采用贴合耳道生理弧度的渐缩结构，出音嘴位置的直径控制在通用耳道适配尺寸范围内，可搭配不同规格的硅胶耳塞套实现不同耳型的密封贴合，既能够减少外部环境噪音的传入，也能降低低频音频信号的泄漏，保证声学输出的一致性。分线节点位置做了应力分散结构设计，线材在分线处的弯折半径做了放大处理，避免日常使用过程中线材反复弯折导致的内部铜丝断裂，延长产品的实际使用寿命。3.5mm音频插头部分采用标准三段式（兼容四段式带麦版本扩展）结构设计，插头外壳做了防滑滚花处理，插拔过程中受力均匀，不会出现插头根部线材弯折断裂的常见问题，插头的插针尺寸严格遵循通用音频接口标准，可适配所有标准3.5mm音频母座，不存在插拔卡滞、接触不良的装配问题。

　　从安装边界与尺寸配合来看，整段线材的长度设置满足日常使用的活动范围需求，线材外被采用柔性TPE材质，既具备足够的抗拉强度，也能在低温环境下保持良好的柔韧性，不会出现线材发硬、缠绕后难以舒展的问题。发声单元腔体内部预留了标准动圈单元的安装位，同时预留了调音孔的位置，可根据不同的声学调校需求调整调音孔的大小与阻尼材料的搭配，不需要大幅修改外部壳体结构即可实现不同声学风格的产品迭代。腔体与线材的连接位置做了密封处理，可阻挡日常使用过程中汗液、水汽进入腔体内部损坏发声单元，提升产品在运动场景下的使用可靠性。

　　在结构建模过程中，所有部件的配合公差都按照消费电子类产品的量产精度要求设置，壳体的合模线位置做了隐藏式设计，装配后不会出现明显的合模缝隙，外观面的曲面连续度达到G2级别，后续做表面处理（磨砂、亮面、金属镀层）时不会出现曲面断层、光影不均的问题。线材部分的建模采用柔性线缆模拟方式，还原了线材自然垂落、弯折的真实形态，可直接用于产品渲染、装配动画制作与包装结构设计参考，不需要额外调整线缆的形态即可适配不同的展示场景。分线滑块的结构设计可自由调整上下两段线材的长度比例，适配不同用户的佩戴习惯，滑块与线材之间的阻尼力设置适中，调整位置后不会出现自由滑动的问题，同时不会过度夹紧线材导致线材外被磨损。

　　对于结构设计从业者来说，这套模型可作为消费电子类音频外设的结构参考，理解小型手持/佩戴类电子产品的结构设计逻辑，包括应力分散结构、密封结构、人体工学曲面的设计方法，也可用于教学场景中柔性线缆建模、曲面连续度处理的实操案例。在产品选型场景中，可基于这套模型快速修改腔体外形、线材长度、插头类型，快速衍生出不同定位的有线耳机产品方案，缩短前期设计的建模周期，把更多精力放在声学调校与佩戴舒适度优化上。需要注意的是，这类入耳式产品的结构设计需要平衡腔体内部空间与声学腔体容积的关系，不能为了追求外观小巧过度压缩腔体内部空间，否则会导致低频响应不足、发声单元安装空间受限的问题，建模过程中已经预留了足够的腔体容积，可适配市面上绝大多数的标准尺寸动圈发声单元，不需要额外调整腔体结构即可完成发声单元的装配。
