直列四缸内燃机曲柄连杆机构三维结构

项目分类:发动机 发布时间:2022-03-28 ID:596249
  • 直列四缸内燃机曲柄连杆机构三维结构
  • 直列四缸内燃机曲柄连杆机构三维结构
  • 直列四缸内燃机曲柄连杆机构三维结构
  • 直列四缸内燃机曲柄连杆机构三维结构
  • 直列四缸内燃机曲柄连杆机构三维结构
  • 直列四缸内燃机曲柄连杆机构三维结构
  • 直列四缸内燃机曲柄连杆机构三维结构
  • 直列四缸内燃机曲柄连杆机构三维结构

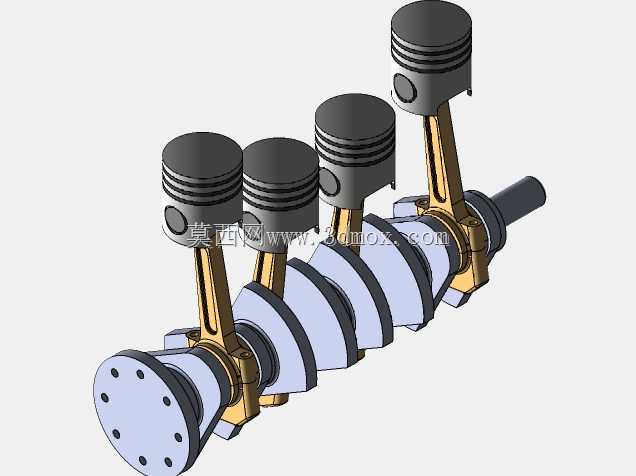

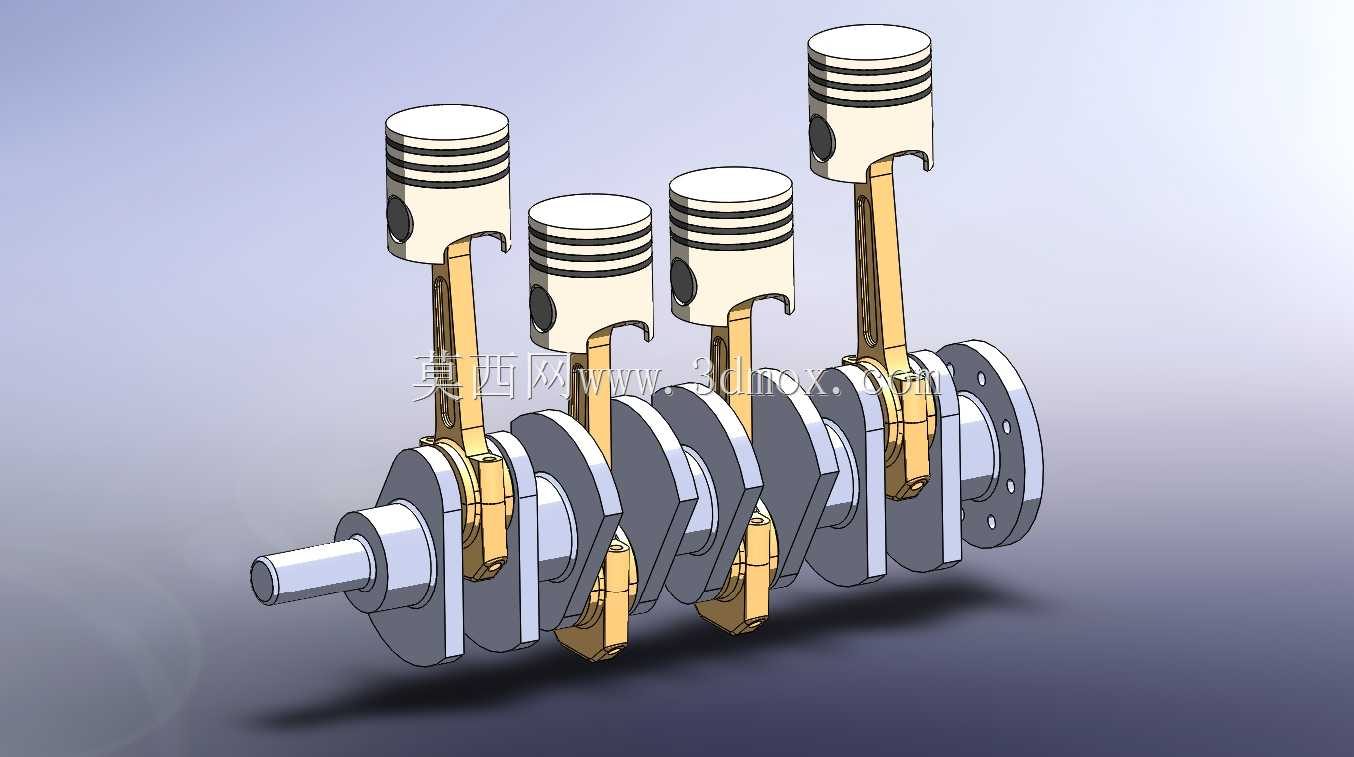

  这套直列四缸动力核心的结构模型,完整还原了内燃机往复式做功的核心传动链路,在乘用车动力配套、小型工程机械动力单元、固定式发电机组动力源等场景中,这类结构是目前量产应用覆盖率最高的内燃机构型之一。整套机构的核心功能是完成燃料化学能到旋转机械能的转换,四个活塞沿气缸轴线做等相位差往复运动,通过连杆将直线推力传递给曲轴,最终由曲轴法兰端输出稳定旋转扭矩,为后续传动系统提供动力输入。

  从结构设计逻辑来看,整套机构采用直列排布的缸体布局,四个气缸沿曲轴轴向等距布置,相邻工作缸的曲柄销相位差为180度,可保证四个缸的做功行程均匀错开,大幅降低曲轴运转过程中的一阶、二阶往复惯性力波动,相比三缸、单缸构型,运转平顺性有本质提升。活塞部分采用三道环槽的经典设计,两道气环负责密封燃烧室高压燃气,一道油环负责刮除缸壁多余润滑油,避免机油窜入燃烧室参与燃烧,活塞裙部预留了与缸壁配合的合理间隙,可抵消热态工况下的铝合金活塞膨胀量,防止冷态敲缸、热态拉缸的故障出现。

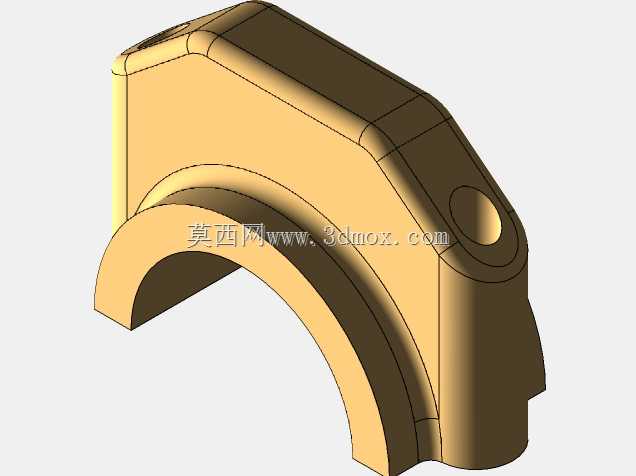

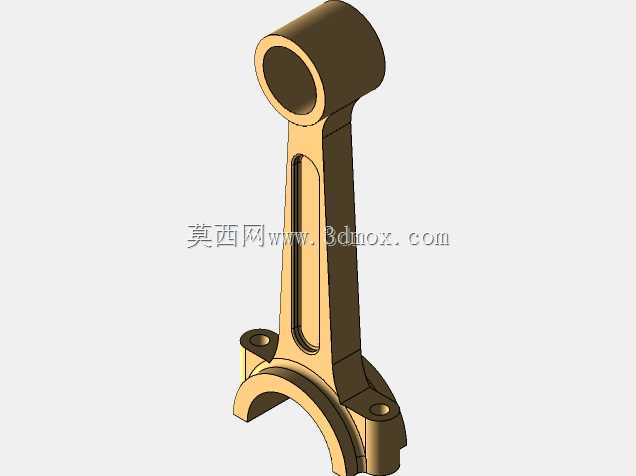

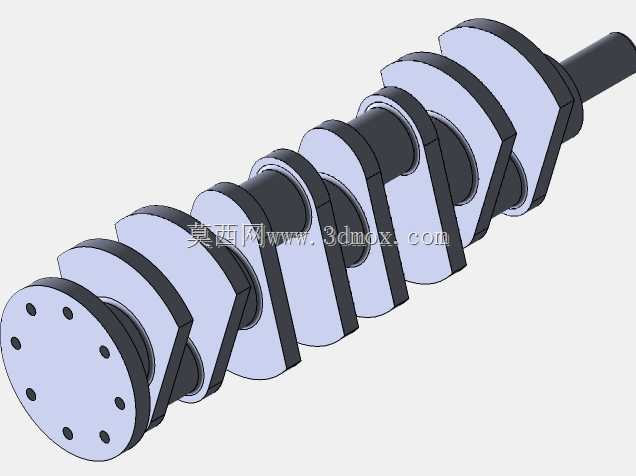

  连杆组件采用分体式设计,杆身做了工字形截面优化,在保证纵向抗拉、抗压强度的前提下尽可能降低往复运动质量,减少惯性载荷对曲轴轴颈的冲击;连杆大头采用斜切口或平切口的剖分结构,通过连杆盖与连杆螺栓完成锁紧,剖分面做了精准的定位结构,保证装配后大头孔的圆度公差,避免轴瓦偏磨。曲轴部分采用整体式锻造结构,四个连杆轴颈与主轴颈之间通过平衡块连接,平衡块的配重经过精确计算,可抵消活塞连杆组件往复运动产生的惯性力与离心力,降低整机振动水平;曲轴前端预留了皮带轮、正时机构的安装轴颈,后端法兰用于连接飞轮,输出端的法兰盘做了止口定位结构,保证与飞轮、离合器组件的同轴度,避免动力输出过程中出现径向跳动。

  从安装边界尺寸来看,整套机构的轴向总长度匹配常规1.3L-2.0L排量四缸机的缸体中心距要求,活塞行程与缸径的比值处于0.9-1.1的合理区间,兼顾低速扭矩输出与高转速区间的动力响应;曲轴主轴颈直径、连杆轴颈直径的尺寸匹配对应级别轴瓦的通用规格,维修替换时可直接选用标准配件,无需定制加工。活塞销采用全浮式设计,常温下与活塞销座、连杆小头衬套之间保留合理配合间隙,热态下可自由转动,保证磨损均匀,活塞销两端通过卡簧限位,防止工作过程中销子窜出刮伤气缸壁。

  在实际工程应用中,这类结构的建模需要重点关注运动干涉校验:活塞运行到上止点时,活塞顶部与燃烧室气门的避让间隙、连杆摆动过程中与缸体下沿的间隙、曲轴平衡块旋转时与油底壳的间隙都需要在装配体中做动态运动仿真验证,避免实际装机后出现运动磕碰。同时各摩擦副的润滑通路设计也在模型中做了对应体现,曲轴主轴颈、连杆轴颈内部都设计了斜油道,可将主油道的压力机油输送到各摩擦面,形成稳定油膜降低磨损。这套模型完整还原了所有核心配合面的尺寸关系,可作为动力总成开发阶段的结构参考、教学演示场景的原理展示载体,也可用于改装场景下的曲柄连杆机构配重计算、运动行程校核的基础参考模型,帮助设计人员快速完成构型验证,减少前期方案迭代的时间成本。
