窄体客机涡扇发动机风扇叶片结构

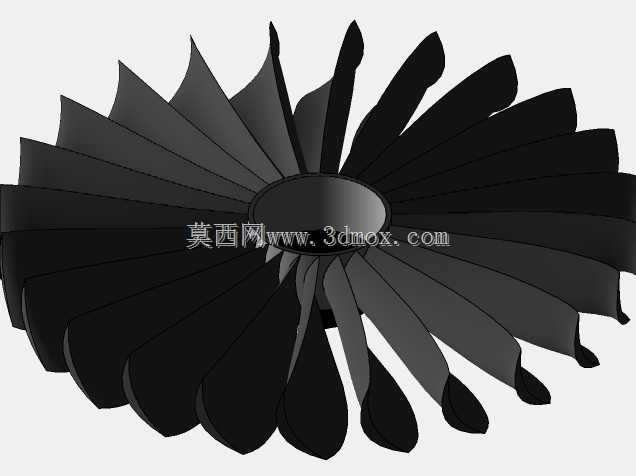

　　这套叶片单元是窄体客机涡扇发动机的前端核心做功部件，整组共24片叶片沿轮毂周向均布，承担发动机进气阶段的动能增压核心功能，是大涵道比涡扇发动机进气道后方第一级做功结构。从实际装机场景来看，该级风扇直接对接发动机进气整流罩后方的流道，叶片叶型采用跨音速翼型设计，叶根与轮毂采用榫头连接结构，安装时需保证每片叶片的周向安装角偏差控制在工程允许的极小公差范围内，避免高速旋转时出现动不平衡量超标，引发整机振动超限的问题。

　　设计过程中首先要匹配窄体客机的巡航推力需求，确定单级风扇的增压比参数，再反推叶片的弦长、扭转角沿叶高的分布规律：叶根区域弦长较短、安装角偏大，适配轮毂处较低的线速度，保证气流在根部流道不发生分离；叶尖区域弦长更长、安装角更小，匹配叶尖处更高的圆周线速度，将进气来流的动能高效转化为气流的压力能，同时控制叶尖间隙在合理范围，减少叶尖泄漏流带来的效率损失。整组叶片的外轮廓边界需匹配发动机短舱的内壁型面，叶片旋转时的最大外径与短舱内壁预留均匀的安全间隙，既避免运转时碰磨，也不会因间隙过大导致涵道气流旁通损失升高。

　　从功能特性来看，该级风扇输出的气流分为两路，一路进入内涵道经过压气机、燃烧室、涡轮环节参与核心循环，另一路进入外涵道直接产生大部分巡航推力，因此叶片的型面精度直接决定整台发动机的推进效率与燃油经济性。建模过程中需逐段拟合叶身的型面曲线，保证叶身的光滑过渡，不存在局部曲率突变，避免高速气流经过时产生局部激波，额外增加飞行阻力与气动噪声。叶片前缘做了小半径钝化处理，可降低低空飞行时吸入细小砂石对叶片前缘的冲蚀损伤，叶身表面的曲率变化沿展向平滑过渡，保证气流沿叶身流动时附面层保持稳定，推迟气流分离的发生，拓宽风扇的稳定工作边界，在飞机起飞、爬升、巡航等不同工况下都能保持稳定的增压效率。安装对接时，轮毂端的连接结构需匹配低压压气机前端的传动轴定位基准，保证整组风扇的旋转中心与发动机主轴完全同轴，降低高速旋转时的离心载荷波动，延长叶片与连接结构的疲劳寿命。
