板载式电容滤波电源组件结构设计

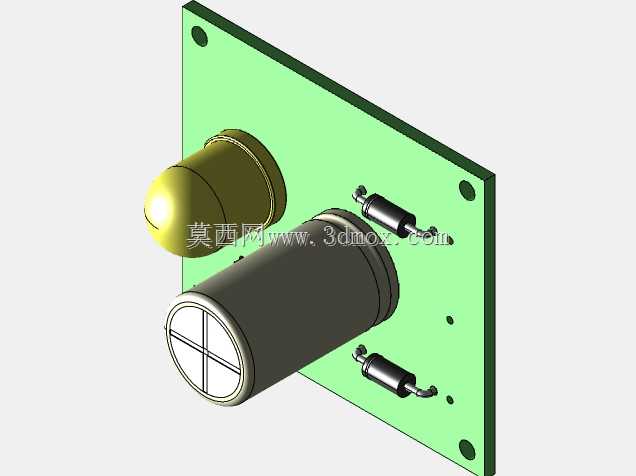

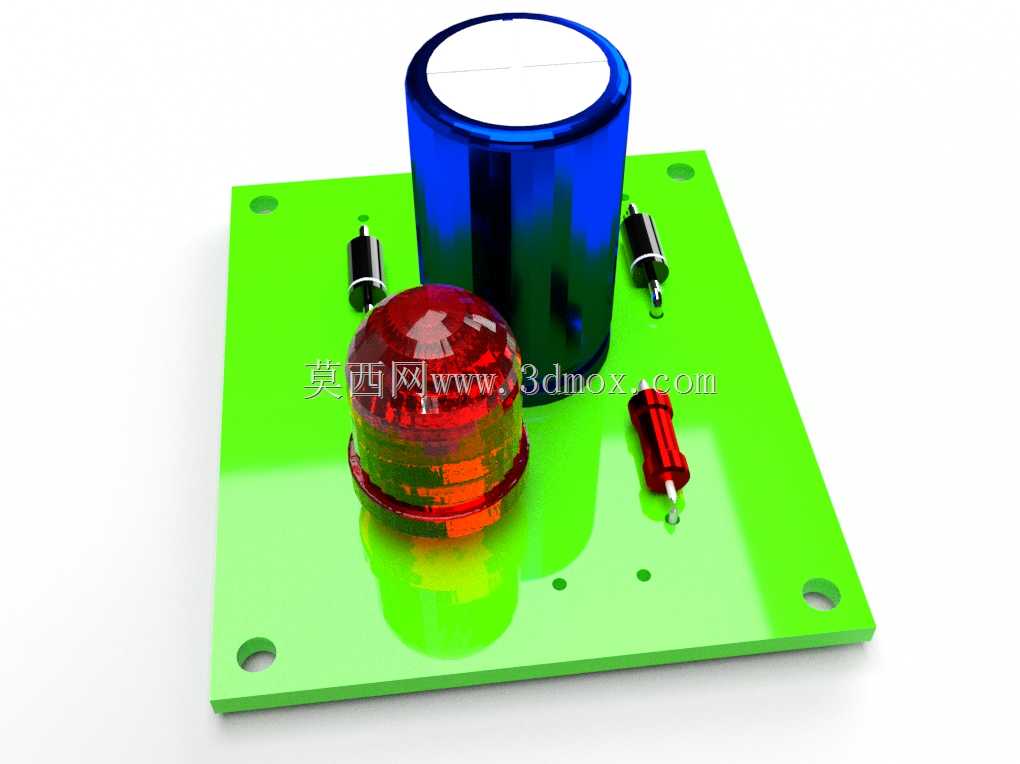

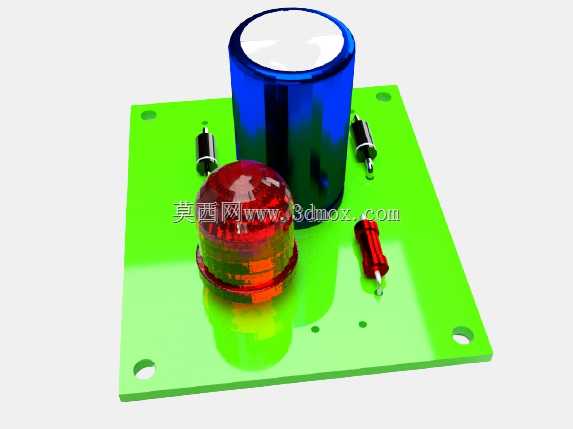

　　这款板载电源组件的设计，核心围绕小功率低压直流供电场景的紧凑安装需求展开，常见于教学实验台、小型传感检测节点、嵌入式控制模块的供电回路中，负责将输入的交流电压经过变压、整流、滤波后输出稳定的低压直流，为后端的控制芯片、传感元件、指示模块提供可靠的工作电源。从结构布局来看，整块安装基板采用FR-4环氧玻纤板材加工，四个边角预留了φ3.2的通孔安装位，可直接通过M3螺丝固定在设备内腔的安装凸台上，基板整体外形尺寸控制在80mm×60mm范围内，厚度1.6mm，安装时需预留至少5mm的周边操作空间，方便接线与后期元件检修。核心的大容量电解电容垂直布置在基板靠后侧位置，电容本体高度35mm，直径20mm，

　　底部引脚穿过基板焊盘后采用波峰焊固定，外围预留2mm的安全间隙，避免与周边元件发生电气间隙不足的问题；红色的指示灯模块布置在基板前侧居中位置，灯罩突出基板表面12mm，安装后可直接从设备外壳的观察孔看到工作状态指示，无需额外加装导光件。两侧的整流二极管采用卧式贴板安装，引脚弯折成型后贴靠基板表面焊接，整体高度不超过8mm，不会遮挡后侧电容的散热空间；红色的接线端子布置在基板右侧靠前位置，接线方向朝向基板外侧，方便外部输入输出线缆的插接，端子的焊盘做了加大处理，可承受大电流焊接时的热冲击，避免焊盘脱落。设计过程中充分考虑了元件的散热路径，大容量电容周边没有布置高大的遮挡元件，保证空气自然对流可以带走电容工作时产生的热量；

　　基板上的走线按照强弱电分离的原则布置，高压输入侧的走线宽度设置为2mm，低压输出侧的走线宽度根据载流量设置为1.5-3mm不等，焊盘周边做了泪滴处理，提升焊接后的机械强度。安装边界上需要注意，电容顶部距离上方设备外壳的内壁至少要预留3mm的间隙，避免设备组装时挤压电容本体造成外壳破损；基板底部距离安装面预留1mm的间隙，避免焊盘凸起直接接触金属安装面造成短路。整个组件的元件布局遵循操作便利性原则，需要经常调试更换的元件都布置在基板外侧易操作的位置，核心的变压元件布置在基板重心位置，减少安装后的振动偏移风险，所有元件的引脚成型都符合电子装联的工艺要求，可直接适配常规的波峰焊生产流程，不需要额外定制特殊工装。
