管道安全泄压用弹簧式安全阀结构

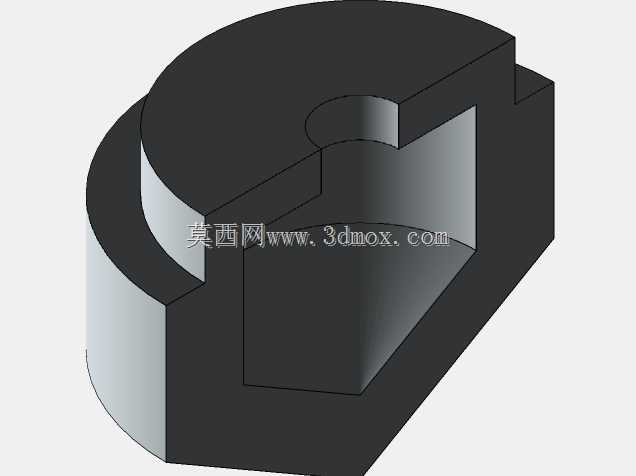

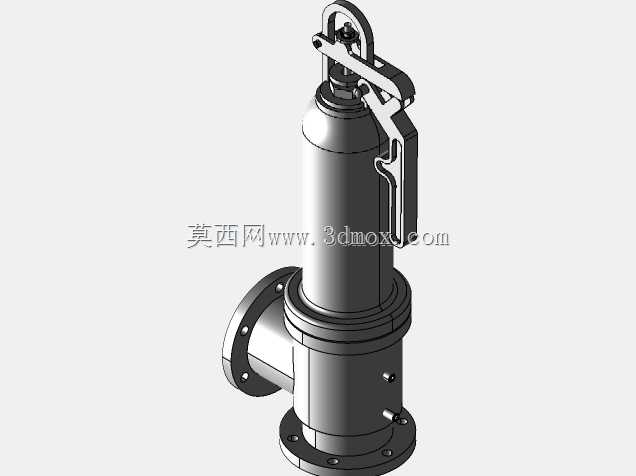

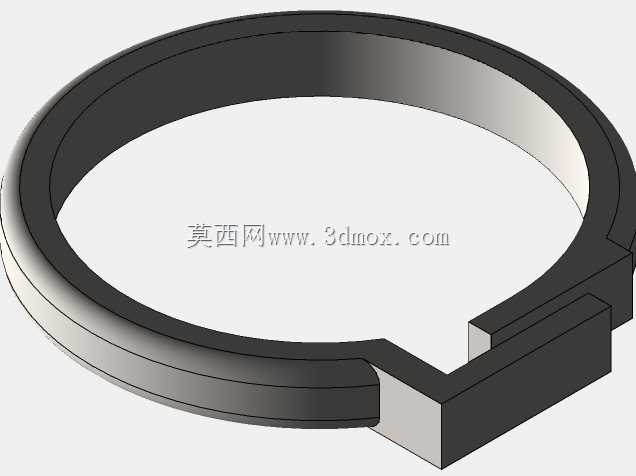

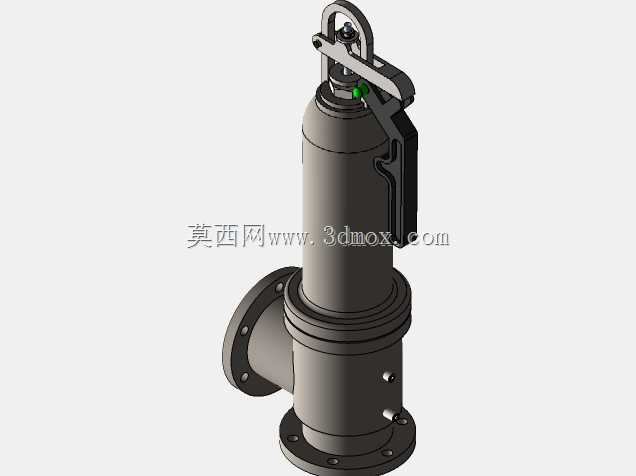

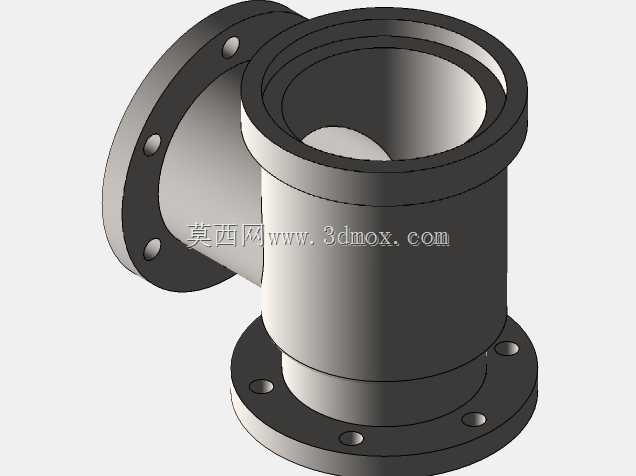

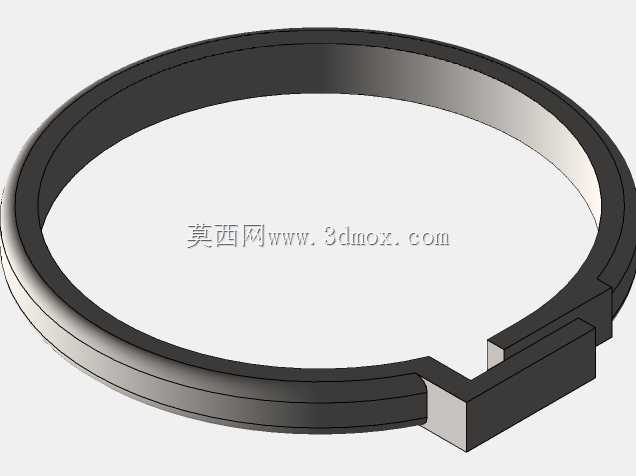

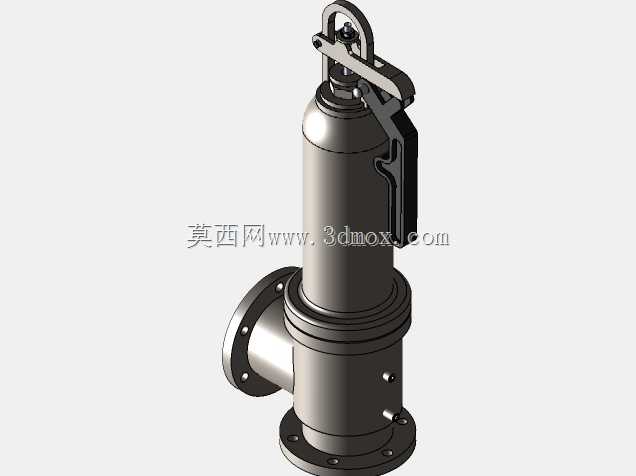

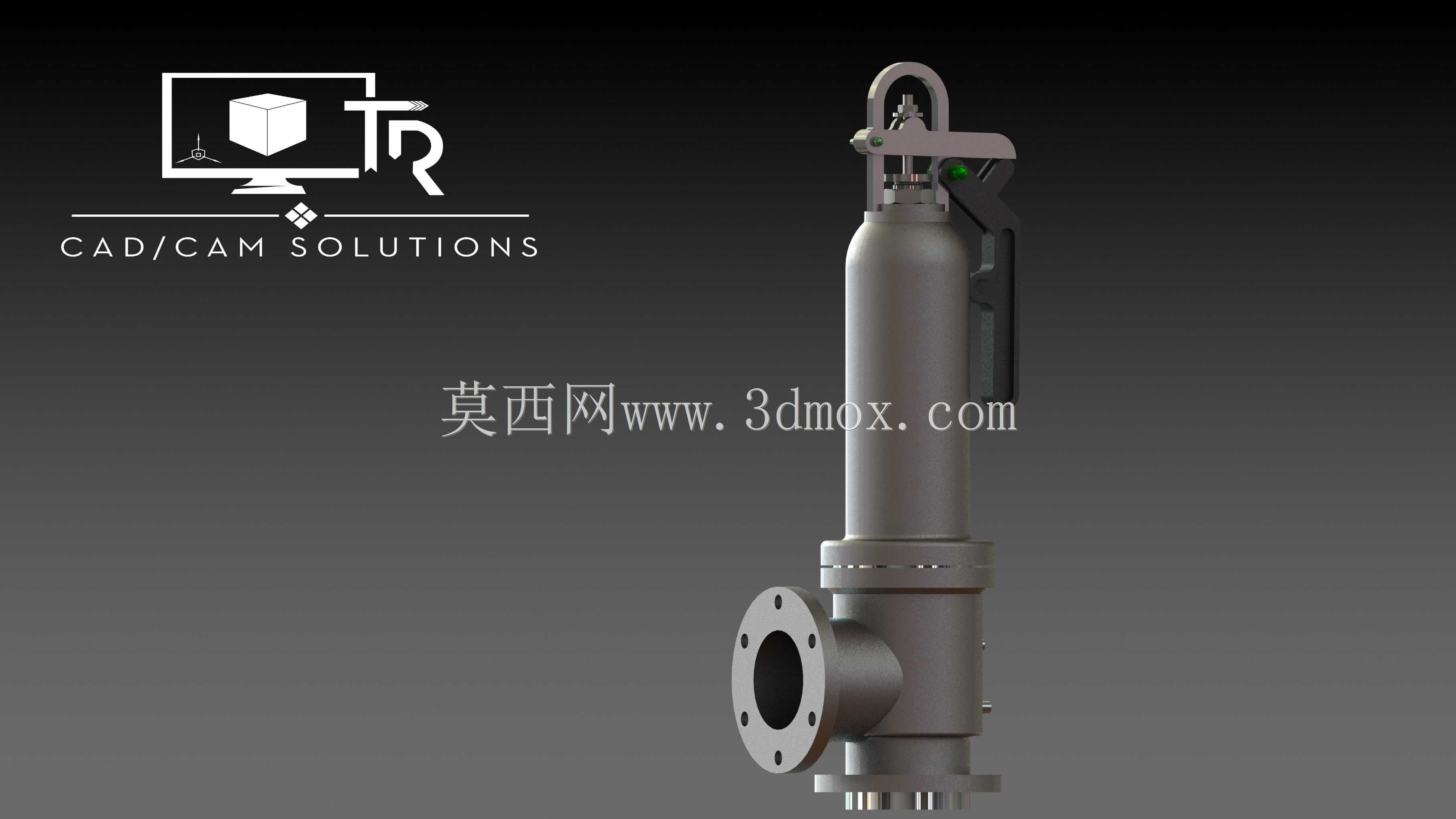

　　在化工、油气、电力、市政供热等带压输送管路系统中，超压泄放是保障系统运行安全的核心环节，这类弹簧直接载荷式安全阀是目前管路系统中应用最广泛的超压保护元件，不需要额外外接动力源，依靠介质自身压力触发动作，可靠性远高于依赖电控信号的泄压装置，哪怕现场出现供电中断、信号传输故障的极端情况，也能稳定完成泄压动作，避免管路、承压容器因为压力超过设计阈值出现爆裂、介质泄漏等安全事故。从结构设计逻辑来看，这款安全阀采用角式连接结构，介质入口为垂直向下的法兰接口，出口为水平侧向的法兰接口，这种布局能在泄压时让高速喷出的介质顺着侧向出口导向指定的泄放管路，避免垂直向上喷射带来的安全隐患，同时角式结构的流道转折设计也能在阀瓣回座时形成一定的缓冲，

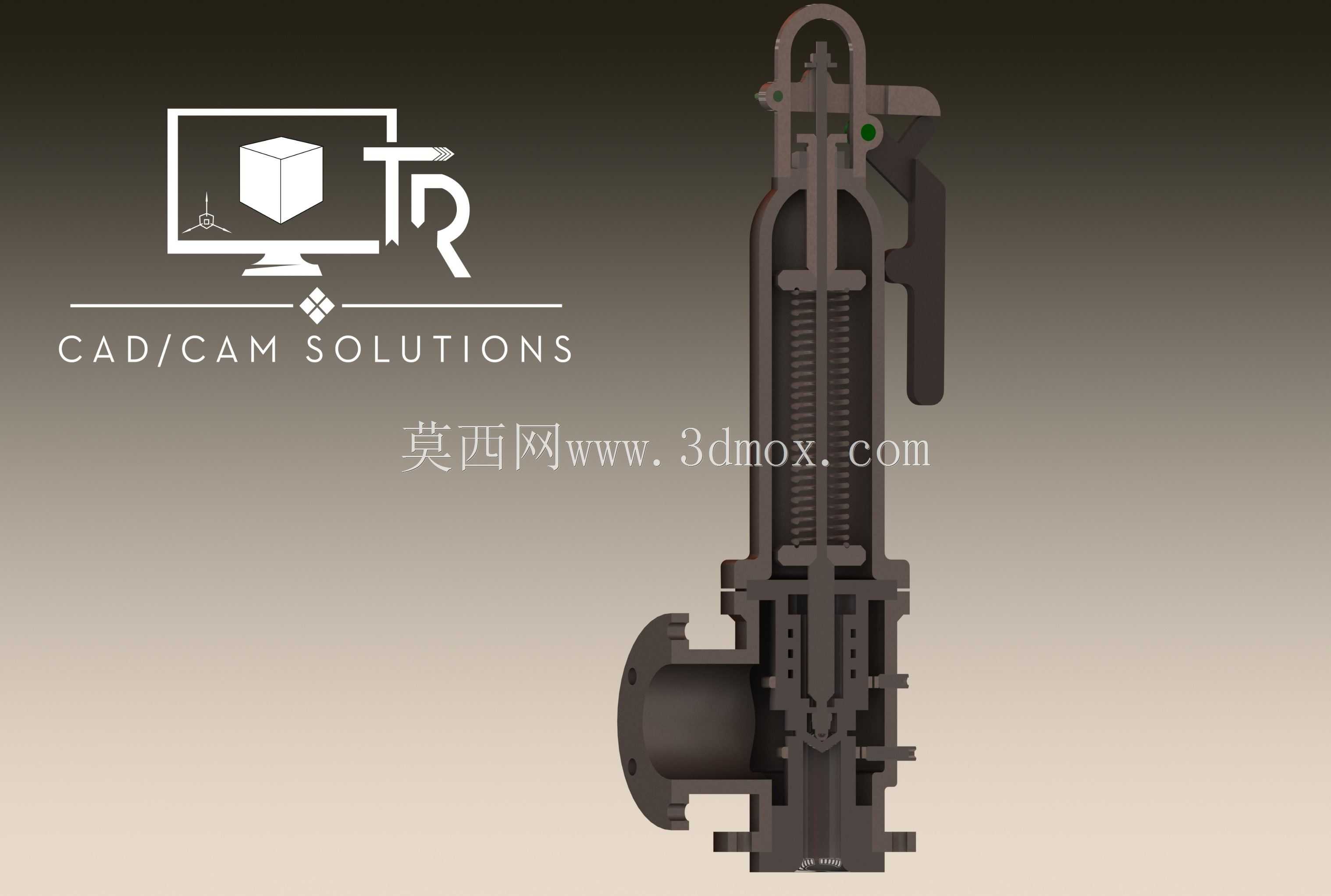

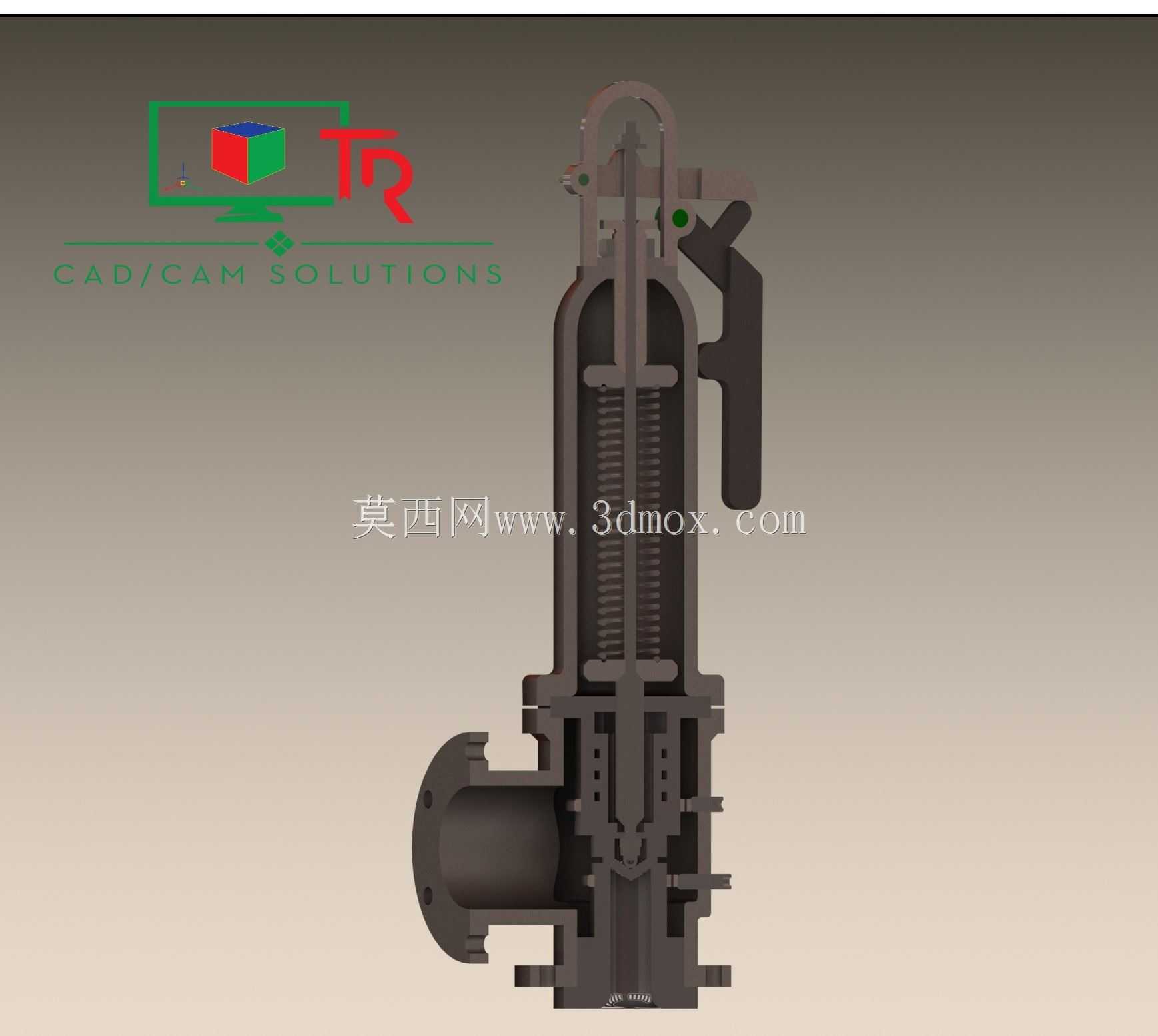

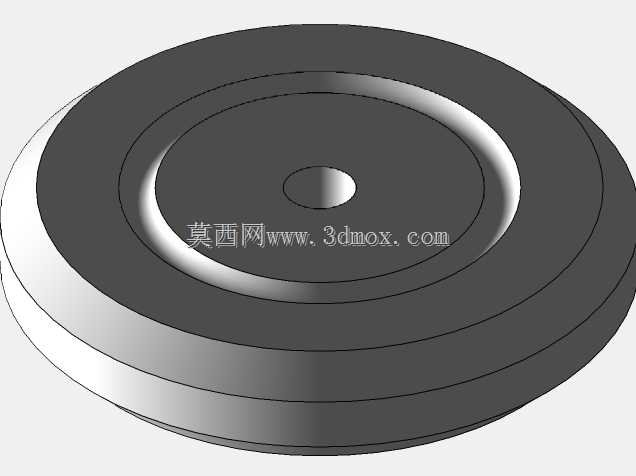

　　减少介质高速冲刷对密封面的损伤。核心的力平衡结构采用圆柱螺旋压缩弹簧作为载荷元件，弹簧上端通过调整螺母预紧，预紧力可以通过顶部的调整结构进行校准，匹配不同管路的设定开启压力——当管路内介质压力作用在阀瓣上的向上推力超过弹簧预紧力时，阀瓣会向上抬升，介质从阀瓣与阀座的间隙处流入泄压腔，顺着侧向出口排出；当管路压力回落到设定的回座压力区间时，弹簧力重新大于介质推力，阀瓣下压贴合阀座密封面，切断泄放通道，系统重新恢复密闭承压状态。为了避免弹簧长期接触输送介质出现腐蚀、卡涩，设计中在阀瓣导向杆位置设置了隔离密封结构，将弹簧腔与介质流道做了分隔，只有阀瓣密封面和下部流道接触介质，弹簧腔处于相对独立的空间，哪怕输送的是带有腐蚀性的化工介质、

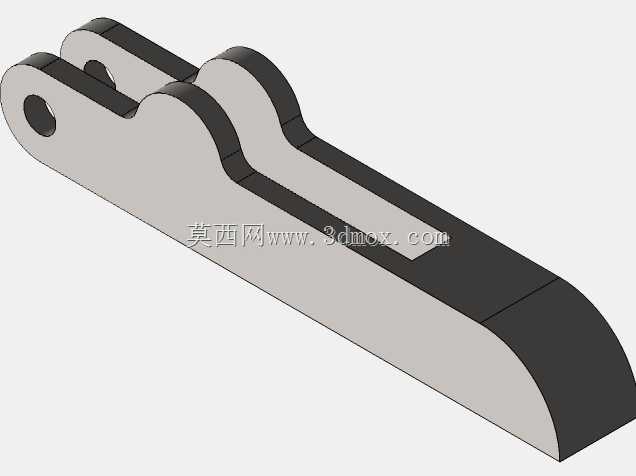

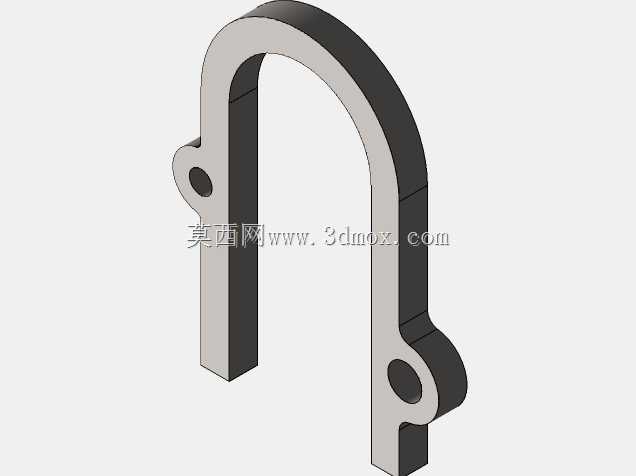

　　或者带杂质的油气介质，也不会直接侵蚀弹簧表面，能长期保证弹簧的刚度稳定，避免因为弹簧锈蚀、卡滞导致的开启压力漂移、回座密封失效问题。侧面设置的扳动手柄是用于手动校验功能的结构，在设备定期巡检维护时，可以通过抬动手柄强制顶开阀瓣，检查阀瓣是否存在卡涩、密封面是否粘连，不需要等到系统超压就能验证安全阀的动作灵活性，这也是承压系统安全规范中明确要求的必备结构。从安装边界来看，这款安全阀的入口法兰尺寸匹配常规工业管路的对应压力等级法兰标准，安装时需要保证入口段的直管段长度不小于5倍管道公称直径，避免因为管路局部流场紊乱导致的阀门频跳、提前开启问题；安装位置要选择在管路压力波动最平缓的区段，不能紧邻弯头、变径、三通等流道突变位置，

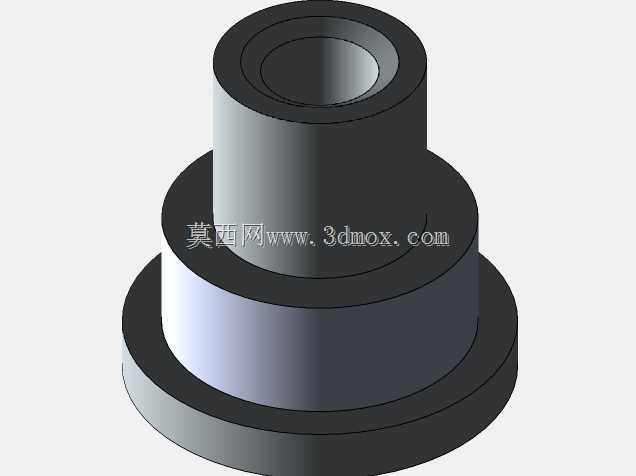

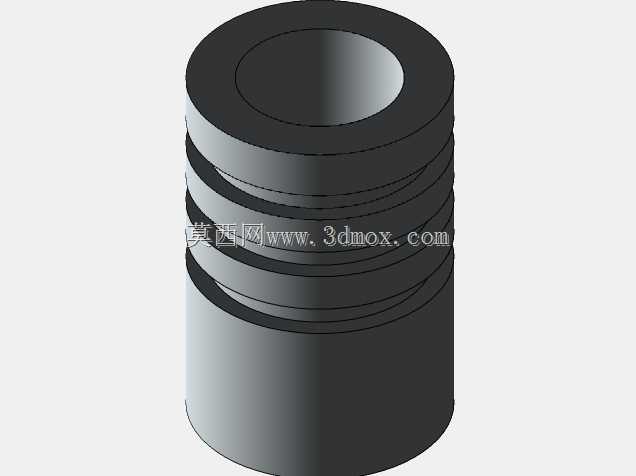

　　同时要预留足够的顶部操作空间，方便后期对弹簧预紧力进行校准、对密封面进行检修维护。流道设计上采用了全通径结构，阀瓣全开时的泄放面积能满足额定泄放量要求，不会因为流道缩径导致泄放能力不足，阀座密封面采用堆焊硬质合金的设计，能耐受高速介质的长期冲刷，哪怕是带有少量固体颗粒的介质，也不容易出现密封面划伤导致的内漏问题。导向结构采用长导向套设计，阀瓣上下动作时的同轴度由导向套全程约束，避免阀瓣抬升时出现偏斜，保证密封面每次回座都能完全贴合，减少内漏概率。在实际应用场景中，这类安全阀可以适配水、蒸汽、油品、非强腐蚀性化工介质等多种流体工况，广泛应用在工业锅炉出口、压力容器顶部、长输管线增压站、化工反应釜进料管路、城市燃气管网调压站等位置，是承压系统中最后一道被动安全屏障，其结构设计的可靠性直接关系到整个系统的运行安全。建模过程中对弹簧的有效圈数、螺距、线径都做了1:1还原，导向套与阀杆的配合间隙、阀瓣密封面的锥度、法兰连接的螺栓孔位置都严格遵循通用阀门设计规范，可直接用于管路系统的装配干涉检查、运维培训演示、以及阀门选型阶段的结构匹配验证，能帮助设计人员快速确认安装空间、连接尺寸是否适配现场管路布局，减少现场安装时出现的尺寸不匹配问题。
