法兰式电动流量调节控制阀结构设计

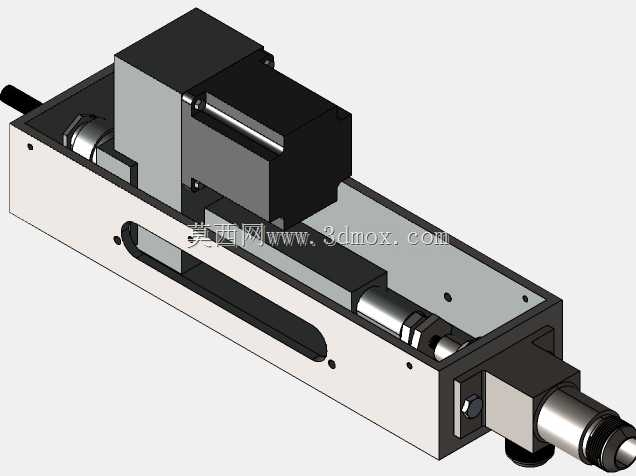

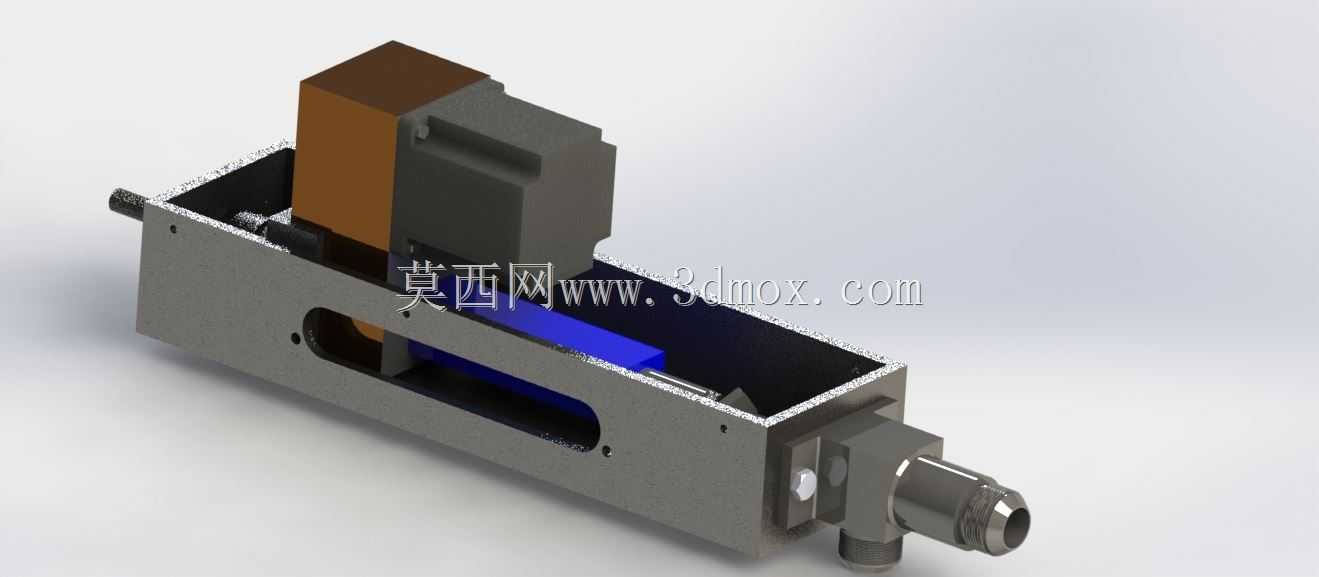

　　这款电动流量控制阀主要面向工业流体管路的精准流量调控场景，常见于化工流体输送、实验室气路管控、中小型水处理管路、暖通空调水系统等需要对介质通断、流量大小做线性调节的工位，相比手动阀可接入自控系统实现远程参数调整，相比气动阀无需配套气源管路，在分散布置的管控点位适配性更强。从结构设计逻辑来看，整体采用执行机构与阀体直连的集成式布局，上部的电动驱动模块内置减速齿轮组与位置反馈结构，可接收控制信号输出对应转角扭矩，带动阀体内的截流件做线性位移，实现过流截面的连续调整，避免了分体式连接的传动间隙问题，提升流量调节的响应精度。阀体主体采用长方体铣削成型结构，侧面开设的长条形观察窗可直接观察内部截流件的实时位置，

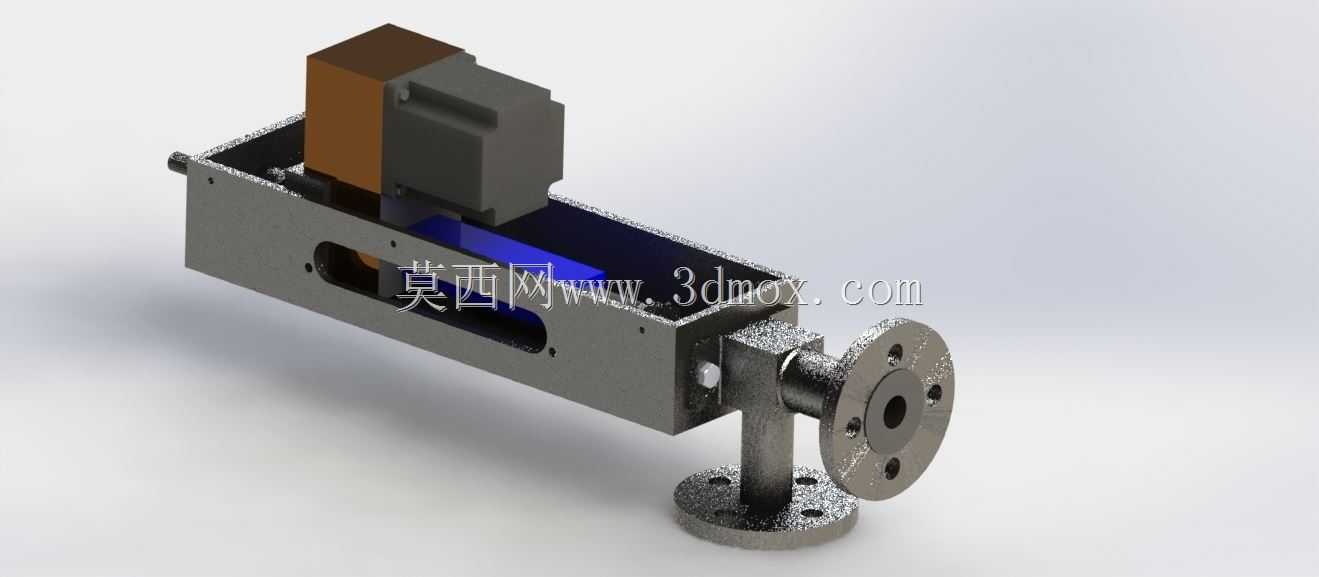

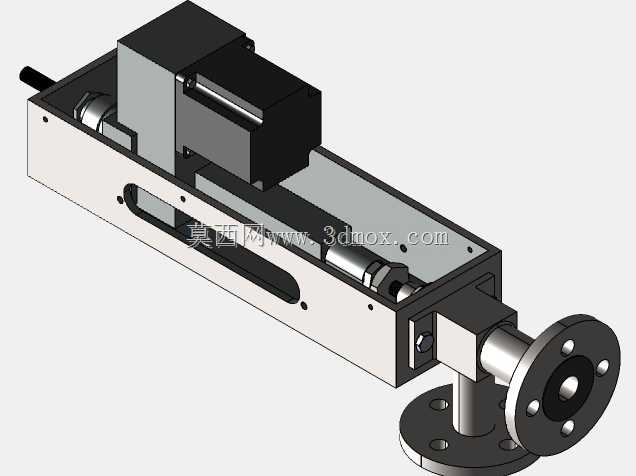

　　方便现场调试阶段快速核对阀位状态，无需额外外接阀位指示器就能完成初步校准。介质流通端采用标准法兰连接结构，底部设置带安装孔的圆形固定底座，安装时可先将底座通过螺栓固定在管路支架或设备面板上，再对接两端法兰管路，能抵消管路安装时的同轴度偏差，避免阀体承受额外的管路应力，适配DN15-DN25通径的常规工业管路，整体安装边界紧凑，驱动模块顶部预留接线空间，接线端与阀体流道做密封隔离，防止介质渗漏侵入电气部分。设计阶段针对不同介质的适配性做了结构预留，过流部件的流道做圆弧过渡处理，减少介质流经时的压损，截流件与阀座的配合面做研磨贴合处理，在全关位置可实现可靠密封，调节区间内流量特性接近线性，方便自控系统做PID参数整定。

　　日常运维时可直接拆开阀体侧盖完成内部密封件的更换，无需将整个阀体从管路上拆下，降低现场维护的工作量，驱动模块与阀体的连接采用快拆式螺栓结构，若驱动部分出现故障可单独更换模块，不用排空管路介质，适配连续生产的工况需求。
