带外涵道的轴流风扇叶片结构设计

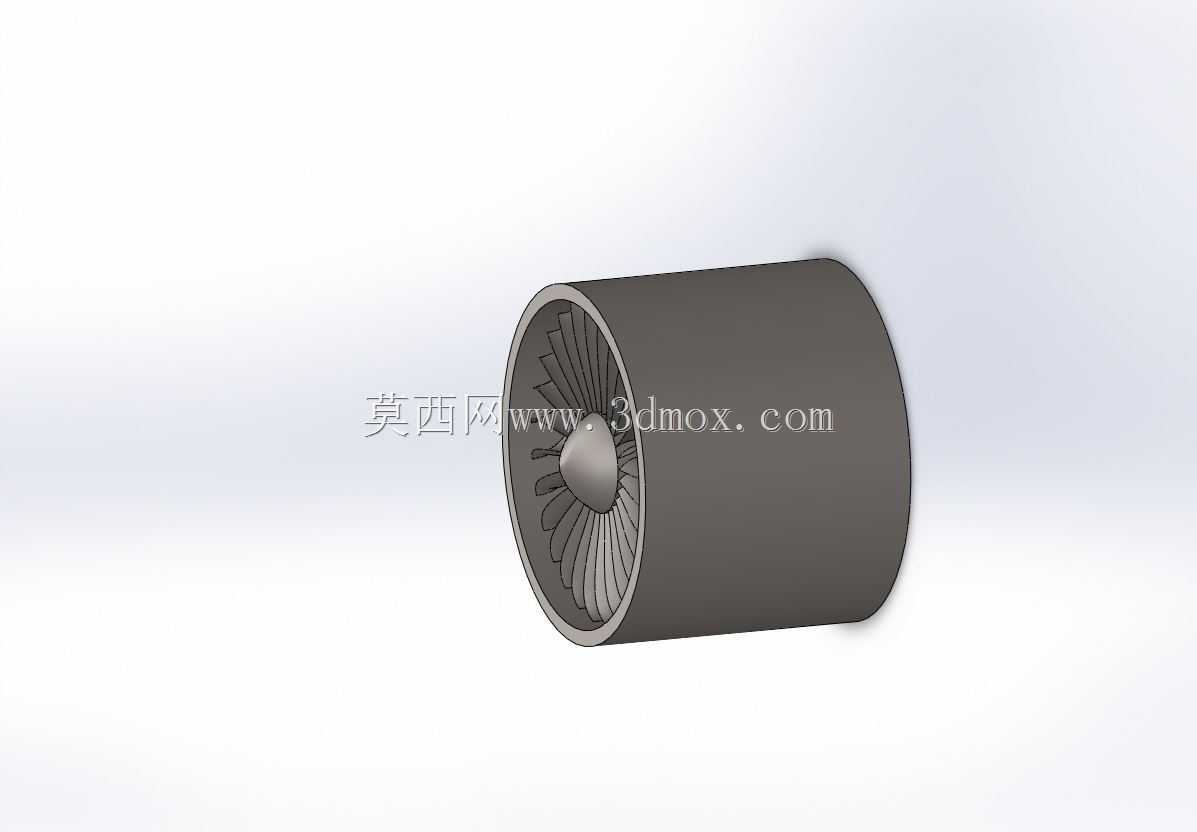

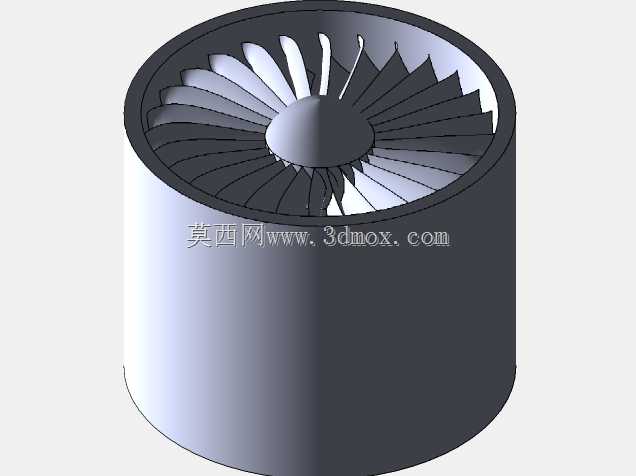

　　这款带环形外涵道的轴流风扇叶片结构，在工业通风、电子设备散热、小型动力装置进气增压等场景中都有广泛适配空间。从实际使用需求出发，这类叶片组件的核心作用是通过旋转做功驱动气流定向流动，相比无外涵道的开放式轴流扇，环形涵道壁可以约束叶尖涡流的扩散，减少气流沿叶尖间隙的回流损失，在相同转速下能获得更高的风压输出与气流效率，同时涵道结构也能起到防护作用，避免异物触碰旋转叶片引发安全隐患。

　　设计过程中首先要匹配安装边界的尺寸约束，外涵道的内径直接决定了叶轮的最大旋转直径，叶片叶尖与涵道内壁的间隙需要控制在合理区间，间隙过大会导致气动效率骤降，间隙过小则会因为加工公差、运行振动引发叶尖刮蹭涵道壁的故障。叶片的翼型截面沿径向做了渐变设计，从叶根到叶尖的弦长、安装角都随半径变化调整，目的是让不同半径位置的叶片截面都能保持合适的攻角，避免局部气流分离引发的紊流与气动噪声，同时保证整个叶道内的气流流速均匀，降低流动损失。

　　叶根与中心轮毂的连接部位做了加厚过渡处理，因为叶片旋转时叶根位置承受的离心力最大，加厚结构可以分散应力集中点，提升长期高速旋转下的结构强度，避免叶片出现疲劳断裂。轮毂采用了流线型的球面导流设计，正对来流方向的弧面可以引导气流平滑进入叶道，减少进气端的气流冲击损失，降低入口处的紊流噪声。

　　在实际选型适配时，这类结构可以根据不同的风压、风量需求调整叶片数量与翼型曲率，叶片数量越多，相同转速下输出风压越高，但对应的驱动扭矩也会相应提升，需要匹配功率合适的驱动单元。安装时需要保证叶轮与涵道的同轴度，同轴度偏差过大会导致叶片周向间隙不均，运行时出现振动与气动性能下降的问题，同时涵道两端的连接法兰需要匹配对接管路的尺寸，保证气流通道的密封性，避免出现漏风损失。
