带静力学位移分析结果的汽轮机转子结构

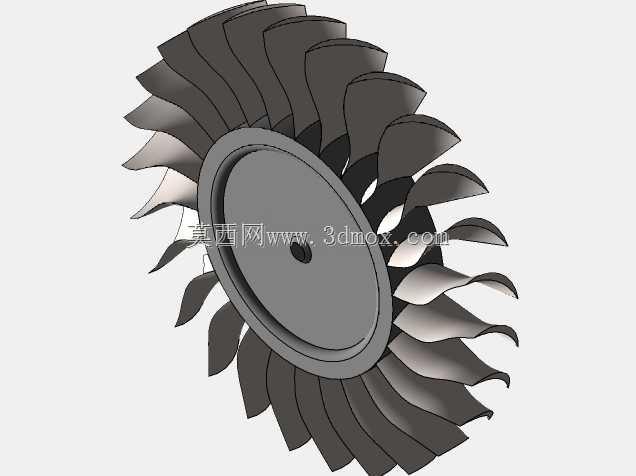

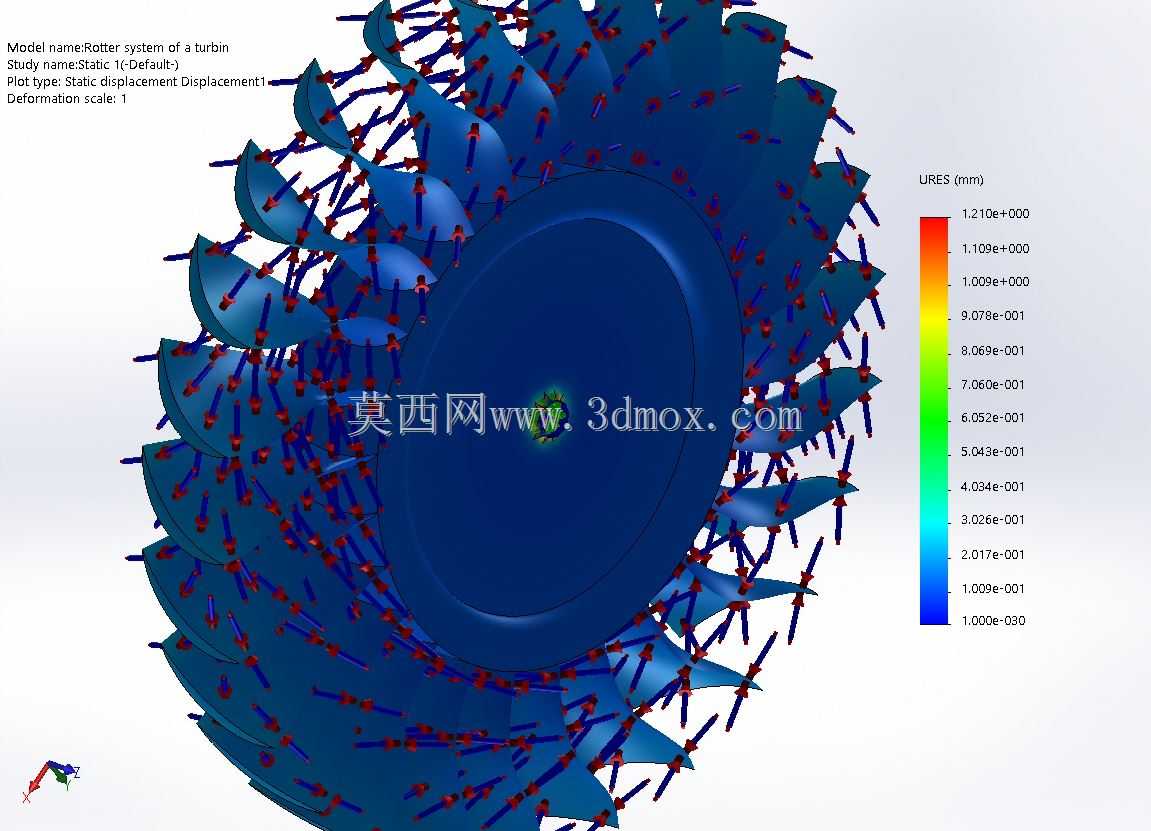

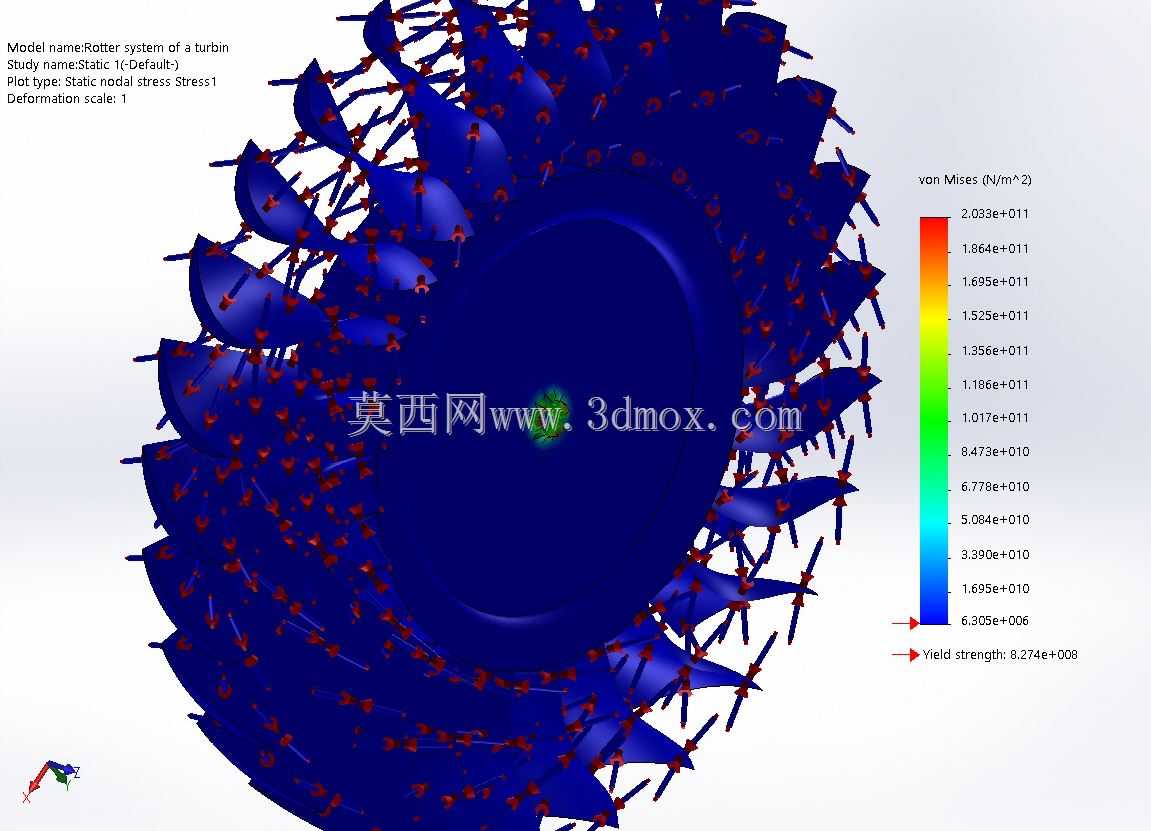

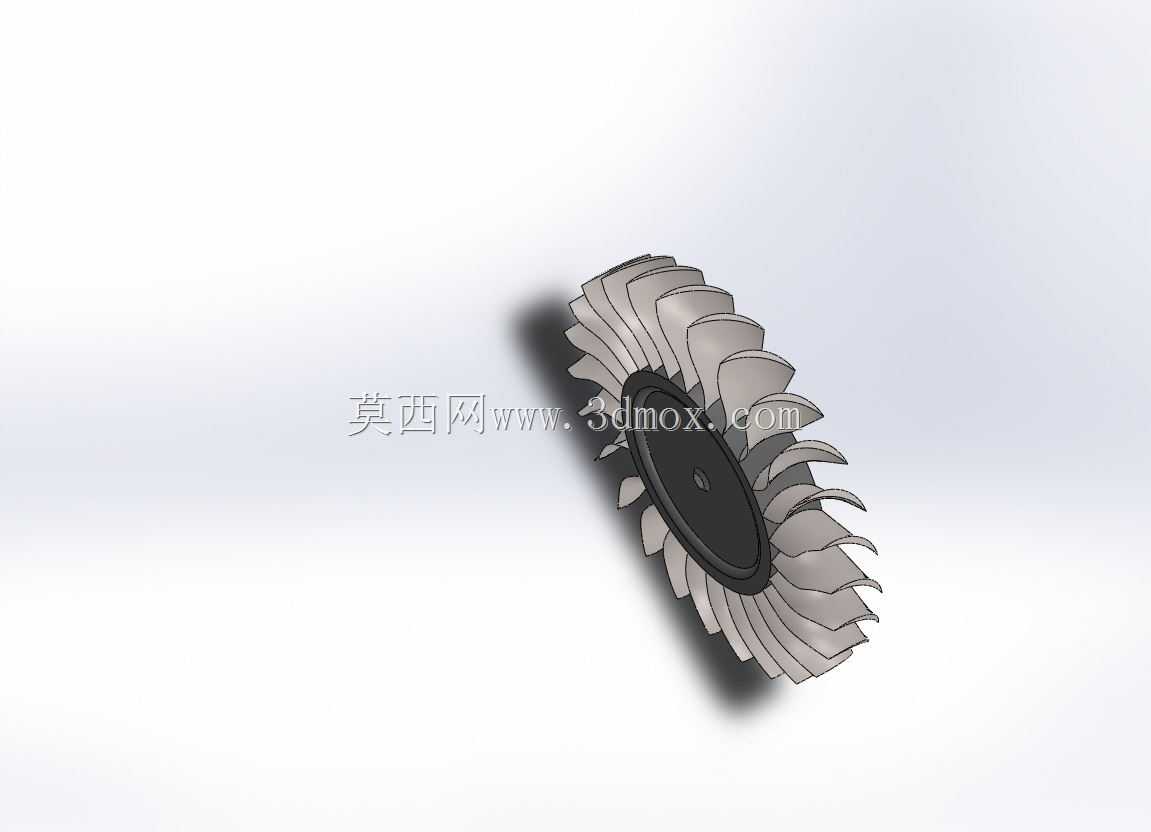

　　汽轮机转子是热力发电、工业驱动场景中核心的能量转换部件，承担着将高温高压蒸汽的热能转化为旋转机械能的核心作用，广泛应用于火电站发电机组、工业拖动给水泵、压缩机驱动、船舶动力系统等场景，其结构设计合理性直接决定整套动力系统的运行效率、振动特性与服役寿命。这套转子结构采用周向均布的扭曲叶片布局，叶片型线沿叶高方向做连续扭转设计，匹配蒸汽在流道内的膨胀流动轨迹，减少气流冲击损失与叶顶泄漏损失，每片叶片与轮盘的连接部位做了圆弧过渡强化处理，降低高速旋转下的应力集中系数，避免长期交变载荷作用下出现叶根疲劳断裂问题。从静力学位移分析结果可以看到，转子在额定工况载荷下的最大位移出现在叶片顶部区域，位移量沿叶根到叶顶呈梯度递增分布，

　　轮盘核心安装区域位移量极小，符合刚性转子的设计要求，能够保证运行过程中与气缸密封件的间隙保持在设计阈值内，避免出现动静碰磨故障。设计过程中首先完成通流部分的参数匹配，根据额定进汽参数、排汽压力与设计转速确定叶片的弦长、安装角与叶高尺寸，再结合轮盘的强度要求确定轮盘的锥面轮廓与中心轴孔的配合尺寸，中心轴孔采用标准圆柱配合面设计，可直接与主轴通过过盈配合加键连接的方式完成装配，安装边界上轮盘两侧预留了平衡块安装槽位，可在动平衡试验时根据不平衡量加装平衡配重，整套转子的轴向尺寸与径向尺寸匹配主流中小功率汽轮机的气缸安装空间，不需要对原有气缸流道做大幅改造即可完成替换适配。叶片表面做了流线型修型，

　　叶顶位置自带围带结构（部分工况设计下可采用松拉金结构），能够降低叶片运行过程中的振动应力，轮盘上的叶根槽采用枞树型或T型结构，根据叶片离心力大小选择对应的叶根形式，保证叶片在最高转速下的连接可靠性，同时兼顾后期叶片检修更换的便捷性。整套结构的建模过程严格遵循动力机械转子设计规范，所有曲面过渡均满足加工工艺要求，不存在无法铣削加工的负角结构，可直接用于五轴联动加工中心的叶片铣削工艺编制，也可作为有限元分析的基础模型，开展不同工况下的模态分析、疲劳寿命计算与流固耦合仿真验证，为转子的结构优化与性能迭代提供基础数据支撑。
