剖视结构涡轮风扇动力装置三维数模

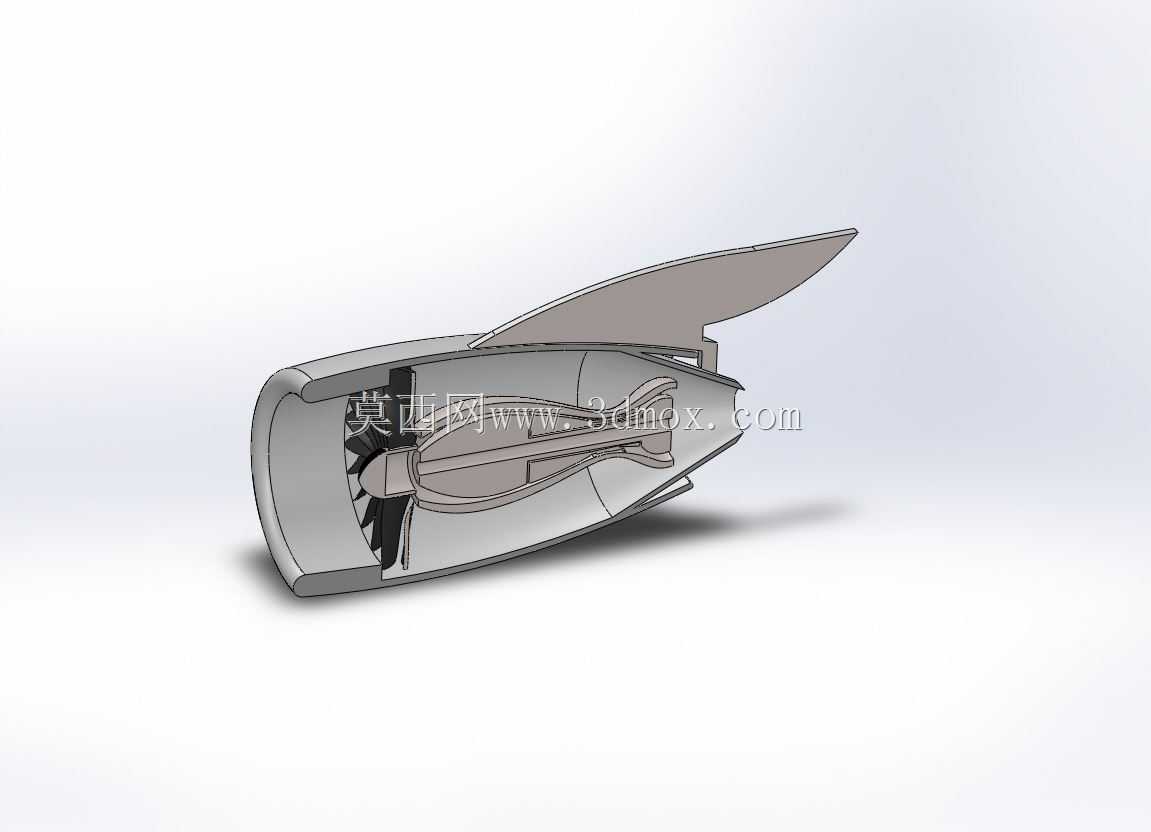

　　这款涡轮风扇动力装置的三维数模采用半剖视结构呈现，能够直观展示内部核心构件的装配关系与气流走向，在航空动力类课程教学、结构原理演示、初始方案论证场景中，可帮助设计人员快速理清核心部件的布局逻辑，无需拆解实体样机就能掌握各系统的配合边界。从实际用途来看，该结构对应小推力级涡扇动力的核心构型，可适配小型通航飞行器、靶机、高空长航时无人机的动力选型参考，建模过程中还原了大涵道比风扇单元的叶片扭转角度，兼顾进气效率与叶片强度的平衡，外涵道气流与内涵道燃气的分流结构做了简化处理，保留核心流道的截面特征，方便后续做流场仿真时提取流域边界。设计思路上优先还原核心功能构件的相对位置，风扇叶片与低压压气机的同轴连接结构做了清晰表达，

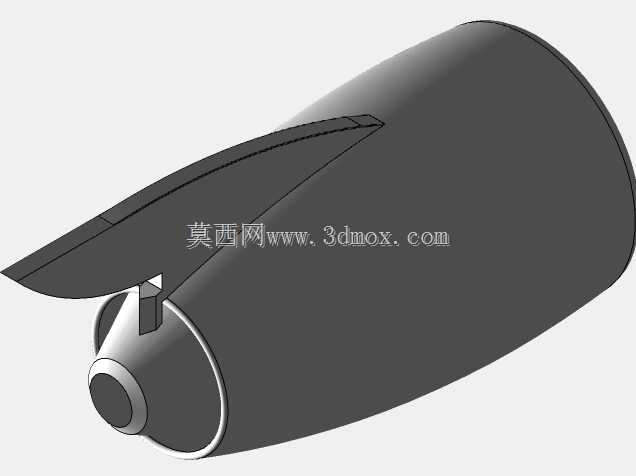

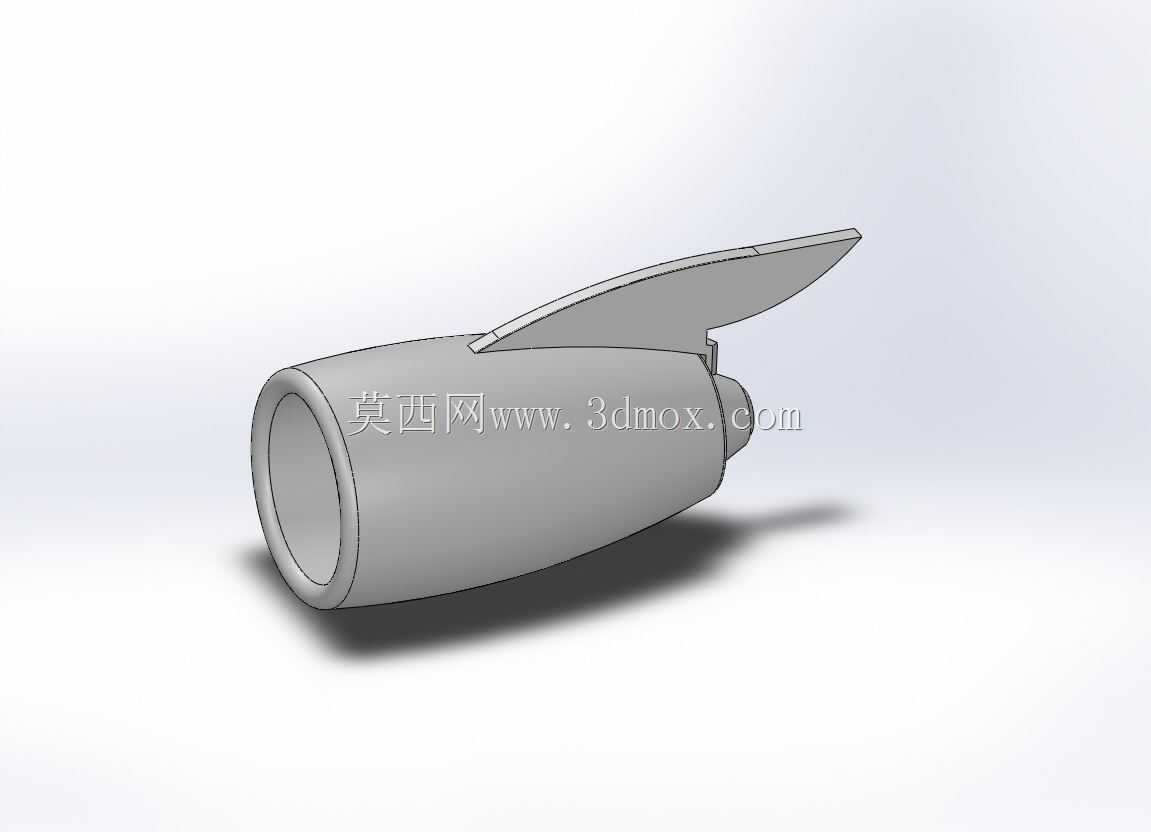

　　燃烧室的环形腔体结构、燃油喷嘴的安装位、涡轮导向叶片的排布逻辑都做了等比例还原，没有添加冗余的外接管路与附属固定件，突出核心动力段的结构逻辑。外形尺寸方面，该数模按小推力涡扇的常规比例构建，进气口直径与整机长度的比例约为1:4.2，安装法兰位于整机中段的承力机匣位置，预留的安装凸台尺寸符合小型飞行器动力舱的常规安装边界，尾喷管采用收敛式构型，出口截面直径约为进气口直径的0.6倍，可满足亚音速飞行状态下的排气效率要求。建模时对叶片的叶根圆角、机匣的对接止口、轴承座的安装位都做了细节处理，避免后续结构校核时出现应力集中的误判，半剖的外壳结构既保留了整机外形的完整性，又能清晰展示内部转子系统与静子系统的层级关系，

　　对于刚接触航空动力结构的设计人员来说，可直接作为结构认知的参考样本，也可在此基础上拓展附件传动系统、润滑管路、冷却气道的细节设计，完成完整动力装置的方案迭代。需要注意的是，该数模侧重核心结构的原理展示，部分密封结构、连接紧固件做了省略，在用于实际工程设计时，需要补充对应位置的密封件选型、紧固件排布以及热防护结构的设计，同时要根据实际推力需求调整压气机级数、涡轮叶片的型线参数，匹配对应的燃烧室容积与燃油供给量，确保动力输出的稳定性。
