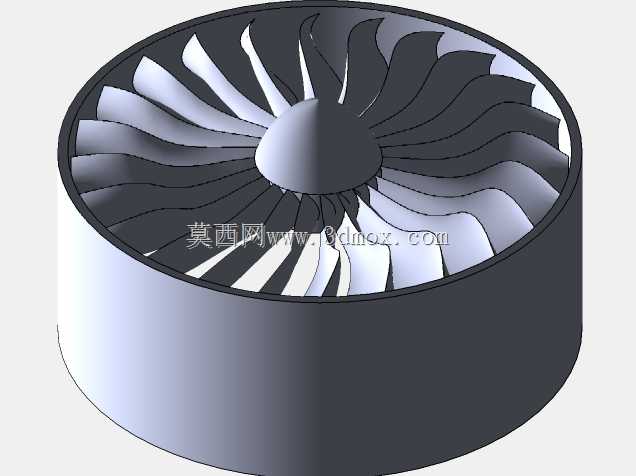

涡扇发动机风扇叶片外壳结构设计

　　在商用干线客机、大型军用运输机以及高旁通比军用飞行器的动力系统中，风扇叶片外壳是涡扇发动机前端的核心承载与导流构件，其设计合理性直接影响发动机进气效率、叶片运行安全性以及整机噪声水平。该构件的设计首先需要匹配风扇转子的叶尖轮廓，外壳内壁与旋转叶片叶尖的间隙控制是核心设计要点，间隙过大会导致气流泄漏降低推进效率，间隙过小则容易在叶片受离心力伸长、热态形变时发生碰磨故障，设计阶段需要结合转子不同工况下的形变量数据，预留合理的安全间隙，同时兼顾冷态装配与热态运行的尺寸匹配。从功能层面看，该外壳一方面承担进气整流的作用，将进气道导入的气流均匀导向风扇叶片，避免气流紊流导致的叶片振动，另一方面作为风扇段的包容结构，需要具备足够的结构强度，

　　在叶片出现断裂飞出的极端工况下能够包容碎块，避免击穿机匣引发二次事故，因此壳体的壁厚分布、材料选型都需要结合包容试验的载荷要求进行匹配。外形设计上，外壳整体为圆筒形结构，前端与进气道机匣衔接，后端与压气机机匣、外涵道壳体连接，安装边的螺栓孔位需要匹配上下游构件的安装接口，保证装配同轴度，避免安装错位导致的气流偏折。内部型面需要顺着风扇叶片的叶尖弦向轮廓做适配设计，保证气流沿叶片通道顺畅流入外涵道与核心机，降低流动阻力。设计过程中需要结合风扇转子的转速特性、不同飞行工况下的进气角度，调整壳体内壁的型面曲率，减少附面层气流分离，提升风扇段的增压效率。同时外壳上需要预留必要的传感器安装座，用于监测风扇段的振动、温度以及叶尖间隙参数，

　　安装座的位置需要避开气流高速冲刷区域，同时保证传感器测量精度不受结构振动干扰。对于民用航空场景下的应用，该外壳的外形设计还需要兼顾降噪需求，内壁可配合敷设吸音衬层的结构预留安装空间，降低风扇段产生的气动噪声，满足民航适航的噪声标准要求。军用高旁通比飞行器的应用场景下，外壳还需要考虑一定的抗外物损伤能力，在进气端匹配防冰结构的安装接口，避免高空结冰条件下冰块脱落撞击风扇叶片。整个构件的建模过程需要严格匹配上下游部件的安装边界，保证各连接端面的平面度、同轴度公差符合装配要求，所有圆角过渡区域需要避免应力集中，保证构件在循环载荷下的疲劳寿命满足发动机全生命周期的使用要求。
