异形弯曲结构喷气发动机尾部气流导管

　　这款异形弯曲结构的喷气发动机尾部气流导管，主要适配小型通航飞行器、实验类验证机型的尾部动力排布需求，在实际航空动力系统中承担着将涡轮后高温高压气流平顺导向尾喷口的核心作用，区别于常规直筒型尾喷导管，该结构专门针对机身尾部非同轴动力布局设计，解决了发动机安装轴线与机身中轴线存在偏移角度时的气流转向输送问题。从功能特性来看，导管内壁做了连续顺滑的曲率过渡设计，全程没有突变的折角或截面骤变区域，能最大程度降低气流在转向过程中的压损，减少紊流产生的概率，避免因气流扰动带来的额外推力损失与尾部振动问题；导管入口端匹配涡轮风扇出口的安装法兰边界，可直接对接低压涡轮后的气流输出端，入口处的密封槽结构能保证高温高压气流不会从连接缝隙溢出，

　　减少动力损耗。设计思路上参考了DC系列机型的尾部动力排布逻辑，没有采用常规的直连尾喷结构，而是通过大曲率S型弯管实现气流的转向输送，这种结构一方面能压缩机身尾部的轴向安装空间，给尾部航电设备、尾翼操纵机构留出更多布置余量，另一方面弯曲的气道结构也能对涡轮前端的高温部件形成一定的遮挡，降低尾部红外特征信号。从安装边界来看，导管整体采用一体化曲面成型结构，外壁厚度均匀控制在适配航空铝合金或高温复合材料成型的合理区间，外部预留的安装吊耳位置可直接对接机身尾部的承力框架，安装时不需要额外做复杂的转接支架，整体轮廓的最大外廓尺寸适配小型单引擎飞行器的尾部机身内径，不会和周边的尾翼操纵拉杆、航电线束产生干涉。实际应用场景中，

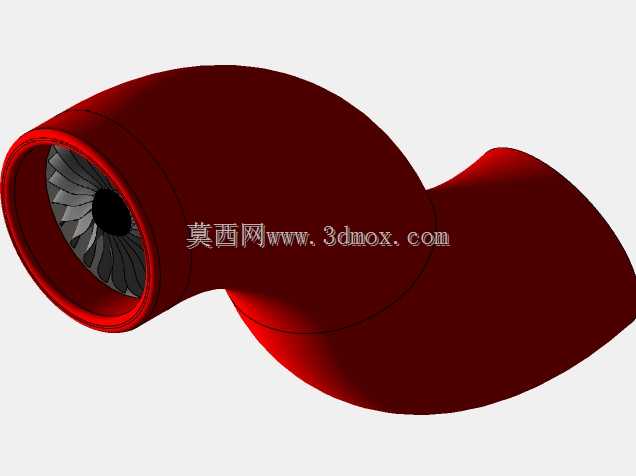

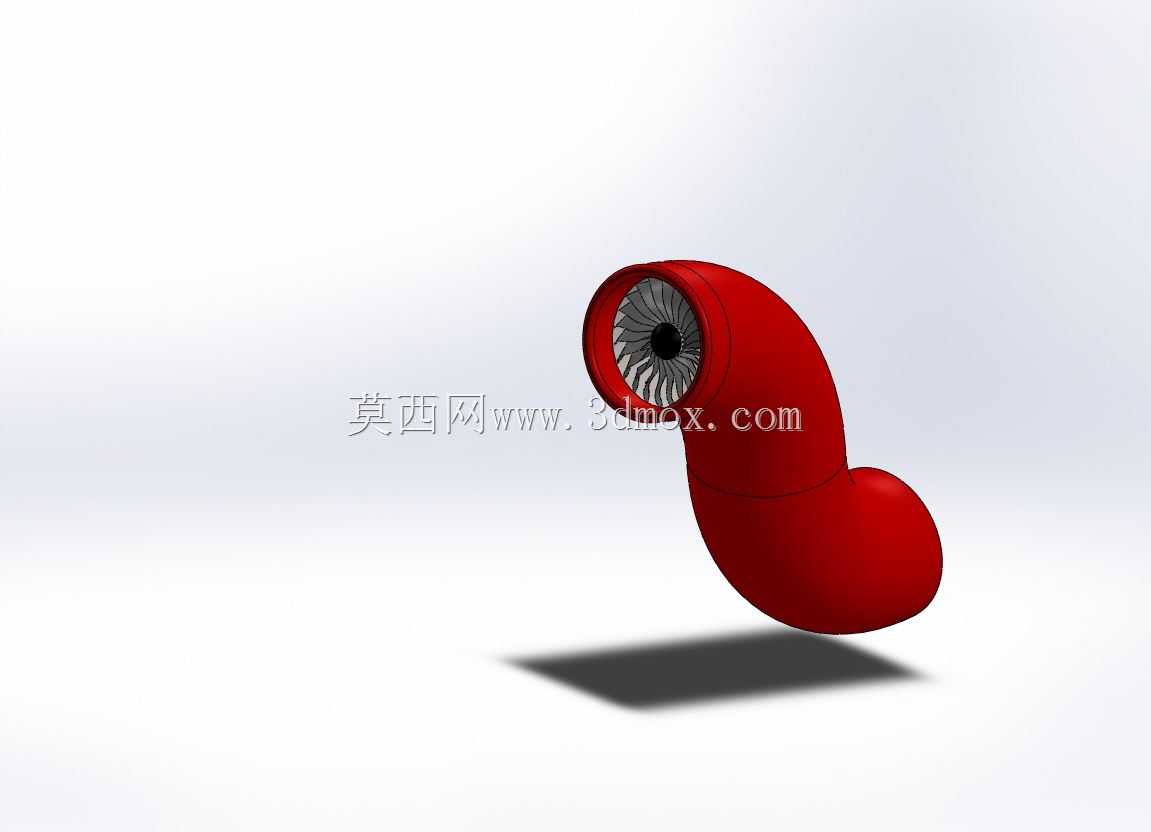

　　这类异形气道也可作为小型涡喷动力无人机、靶机的尾部气流导向部件使用，在有限的机身空间内完成动力输出路径的调整，不需要改动发动机本身的安装角度就能适配不同的机身尾部造型，在实验类飞行器改装、小型航空动力验证平台搭建中，这类结构能大幅缩短动力系统的适配周期，减少因气道设计不合理带来的推力测试误差。建模过程中对导管内壁的曲面连续性做了重点优化，所有过渡曲面都达到G2连续标准，能直接导入流体仿真软件做气道流场分析，不需要额外做曲面修补处理，入口端的风扇安装位也匹配常规小型涡喷的风扇尺寸参数，可直接用于原理验证阶段的装配干涉检查与流道性能仿真。
