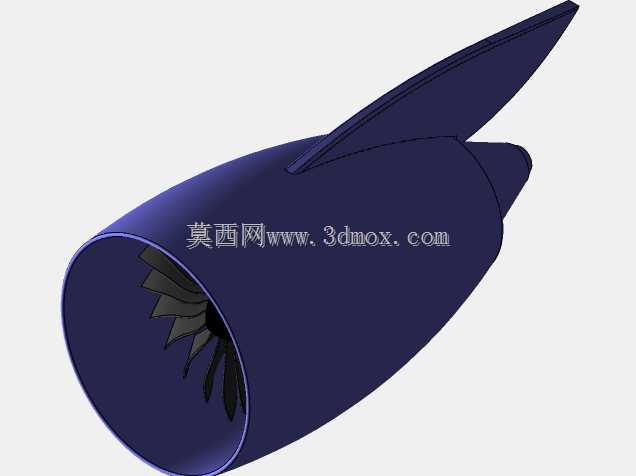

航空涡轮发动机进气整流风扇罩结构

　　这款涡轮风扇罩是航空涡轮风扇发动机进气端的核心整流部件，主要应用于中小推力涡扇发动机、小型航改燃机以及航空动力试验台架的进气端配套，在民用通航小型飞机动力、无人机动力系统、地面航改燃机进气防护场景中都有明确的适配空间。从实际功能来看，该部件首先承担进气整流作用，其流线型外曲面可对进入发动机的来流进行规整，降低进气道入口处的气流紊流度，避免气流分离导致的压气机工作效率下降，同时可减少进气过程中的气动阻力，提升动力单元的推进效率。其次，该罩体可对内部高速旋转的风扇叶片形成物理防护，避免地面运行时吸入的砂石、杂物直接冲击风扇叶片造成结构损伤，也可避免外部异物卡滞风扇转动引发动力故障。

　　从设计思路上看，该罩体采用了大曲率渐变的流线型回转体基础构型，前端开口为正圆形进气口，匹配发动机进气道的圆形截面，向后逐步平滑收窄，与发动机核心机的外廓尺寸顺滑过渡，上部集成的流线型凸起结构为发动机附件管路或者传感器安装预留了整流包覆空间，避免外露附件产生额外气动阻力。罩体内部靠近进气口的位置设置了与风扇叶片叶尖匹配的环形内壁，叶尖与罩体内壁的间隙控制在合理范围，既避免转动过程中出现刮碰，又可减少叶尖漏气损失，提升风扇压气效率。尾部的锥形过渡段可将风扇外涵道的气流与核心机外廓之间的流道进行顺滑引导，减少气流在发动机中部的压差阻力。

　　从安装边界来看，该罩体前端进气口为标准圆形法兰对接面，可直接与进气道前段的安装边通过螺栓紧固，对接面的密封槽结构可保证进气道的气密性，避免额外漏气影响进气效率。罩体的整体径向尺寸匹配对应推力等级的涡扇发动机外廓，轴向长度覆盖风扇段与核心机前端的过渡区域，安装时不会与内部风扇转动件、核心机外部附件产生干涉。罩体上部的凸起结构内部预留了传感器走线、管路布置的空间，可直接适配转速传感器、进气温度压力传感器的安装需求，无需额外在罩体上进行开孔改装。在结构强度设计上，罩体的壁厚采用渐变设计，进气口法兰位置壁厚较大，保证安装连接的结构刚度，中间曲面段壁厚均匀，在满足气动载荷、鸟撞冲击防护要求的前提下尽可能降低结构重量，符合航空部件轻量化的设计要求。尾部的对接环可与核心机外罩的安装边卡接，保证整个发动机外廓的流场连续性，避免出现台阶引发的气流紊流。
