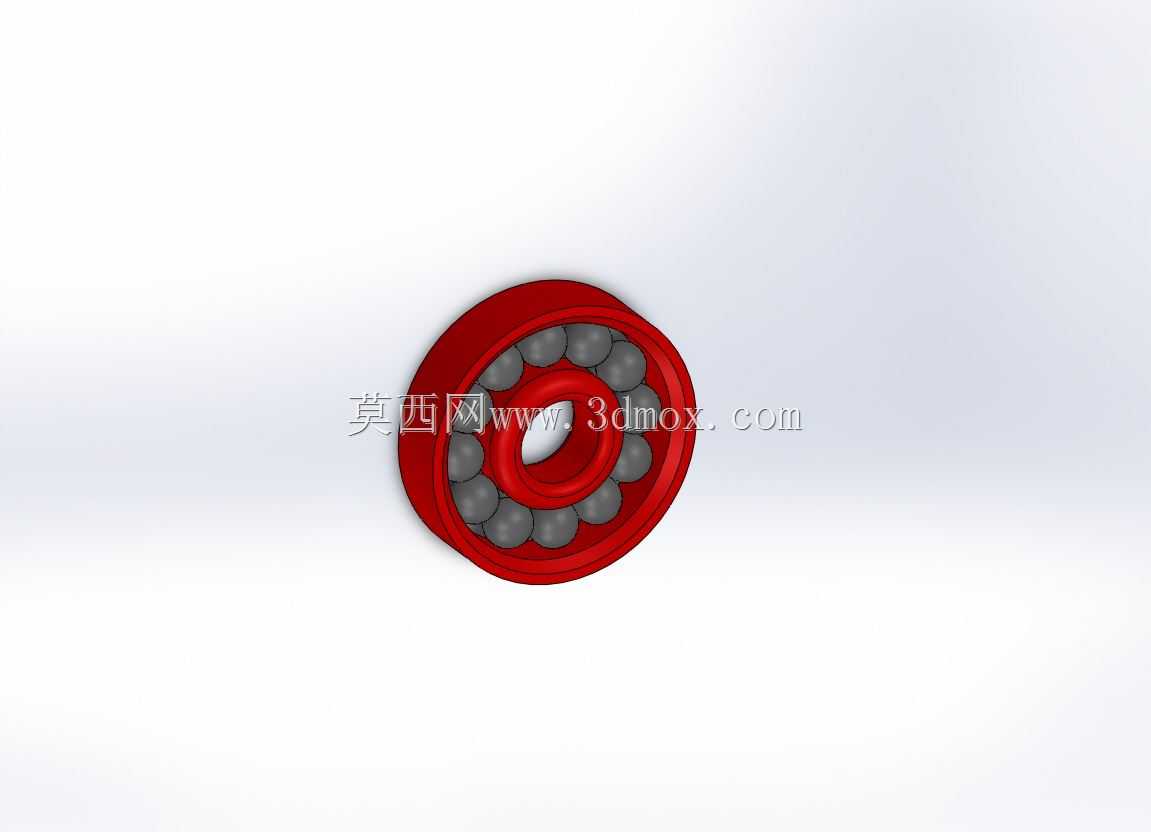

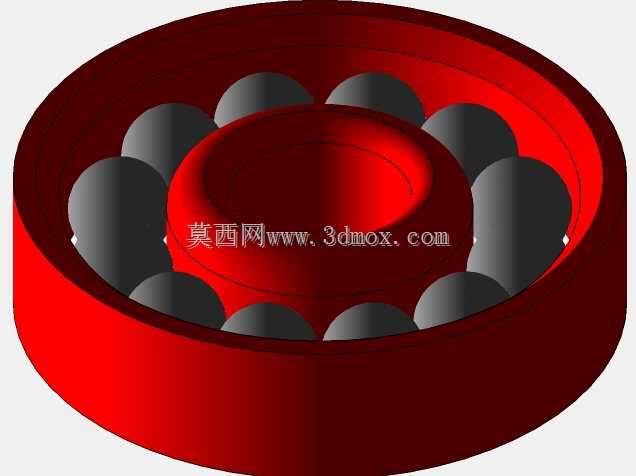

带红色保持架深沟球滚动轴承结构

　　在各类旋转传动机构中，这类带一体式红色保持架的深沟球轴承是应用覆盖范围极广的支撑部件，从普通民用电机输出端、小型输送设备辊筒支撑，到精密仪器的旋转轴系定位，都能见到同结构产品的身影。它的核心作用是承接旋转轴运行过程中的径向载荷，同时可承受一定比例的双向轴向载荷，将轴系运转时的摩擦阻力控制在极低水平，保障转动过程的平顺性，避免轴颈与安装座孔直接接触造成的快速磨损失效。从结构设计逻辑来看，该轴承采用内外圈滚道等曲率半径的圆弧槽设计，滚道曲率略大于钢球直径，既可以保证钢球在滚道内的顺畅滚动，又能在承受冲击载荷时让接触应力均匀分布，避免局部应力集中造成的滚道点蚀。红色保持架采用浪形冲压式结构，兜孔与每颗钢球的间隙控制在合理区间，

　　既能够将所有钢球均匀分隔在滚道圆周方向，防止钢球在运转过程中相互挤压摩擦，又能引导钢球在非承载区保持正确的运动轨迹，减少空转过程中的滑动摩擦损耗。钢球作为核心滚动体，采用等直径高精度加工，整组钢球的直径差控制在微米级，保证运转过程中每个滚动体受力均匀，避免因尺寸差造成的局部载荷过载，延长轴承整体使用寿命。在安装边界层面，这类轴承的外径与安装座孔采用基轴制过渡配合，内圈与旋转轴颈采用基孔制过盈配合，安装时需注意保持两侧端面的平行度，避免倾斜安装造成的滚道偏载，轴向定位可通过轴用挡圈或者端盖压紧内圈端面，预留的轴向窜动间隙需根据工作温升合理设置，避免热胀冷缩造成的轴承卡滞。日常选型过程中，需要根据轴系的额定载荷、最高转速、

　　工作环境温度匹配对应的润滑方式，低速重载工况可选用润滑脂填充，高速精密工况则可采用油气润滑，同时要配合对应的密封结构，防止外界粉尘、水汽进入滚道内部，避免磨粒磨损造成的精度下降。建模过程中需要重点还原滚道的曲率参数、保持架兜孔的位置度、钢球与滚道的接触角，这些细节直接决定后续装配干涉检查、运动仿真的结果准确性，尤其是保持架的冲压折弯结构，需要准确还原其壁厚与兜孔的倒角特征，避免后续工程图导出时出现尺寸偏差。
