航空涡轮风扇发动机结构三维设计

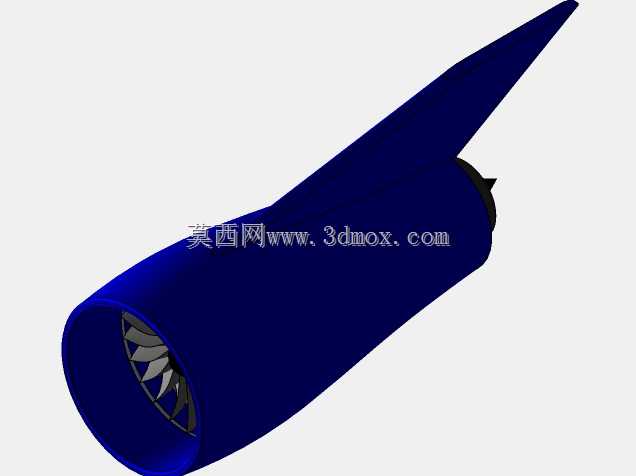

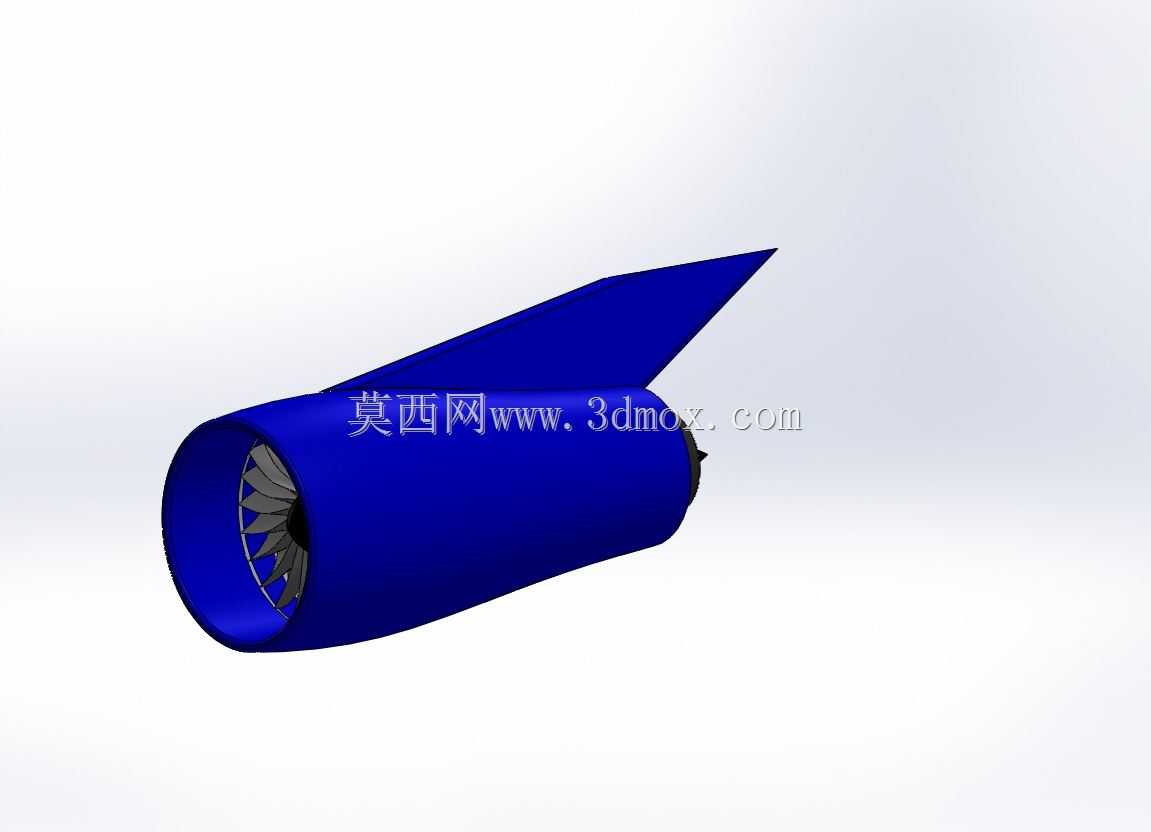

　　在航空推进系统的结构设计环节，涡轮风扇的气动布局与结构匹配直接决定动力单元的推进效率与运行稳定性，这套三维结构完整还原了大涵道比涡扇的核心流道与外部轮廓，可直接用于航空动力教学演示、原理验证阶段的结构参考。从实际装机场景来看，这类结构主要适配亚音速飞行的民用航空器动力段，外部流线型机匣需要兼顾进气整流、内部构件防护与气动减阻多重需求，设计阶段首先要确定进气道唇口的曲率半径，避免大迎角飞行状态下出现进气道气流分离，影响风扇段的做功效率。模型中可见的前置风扇段采用了宽弦叶片布局，这类叶片的叶根安装角、叶尖间隙都做了对应匹配，叶尖与机匣内壁预留的间隙需要平衡热膨胀余量与漏气损失，间隙过大会导致风扇效率下降，

　　间隙过小则会在热态运行时出现叶尖刮蹭机匣的故障。机匣尾部的收敛型喷口轮廓做了流线过渡，能够将外涵道的冷气流与内涵道的高温排气做初步掺混，降低排气速度同时提升推进效率，减少运行过程中的气动噪声。设计过程中没有做过度的细节冗余，保留了核心的流道轮廓、风扇转子的叶片排布与机匣的安装基准面，机匣外侧预留的安装凸台结构可用于对接飞行器的吊挂安装点，安装边界需要匹配机翼吊挂的承力框架，确保运行过程中的振动能够通过吊挂传递到机身主承力结构，避免动力单元自身出现共振。从结构匹配的角度看，风扇段的转子支撑位做了简化的轴段示意，能够直观展示转子的支撑跨度，为后续的轴承选型、转子动力学分析提供基础的结构参考，进气道的延伸段采用了翼型整流轮廓，

　　能够在飞行过程中理顺来流方向，减少进气畸变对风扇叶片的冲击，延长叶片的疲劳寿命。整套结构的外形轮廓严格按照实际涡扇的气动比例建模，各段的直径过渡、长度占比都符合工程实际的比例关系，没有出现比例失调的结构问题，可作为航空动力结构入门学习、原理展示的直观参考，也能为小型涡扇动力的原型设计提供基础的轮廓参考，帮助设计人员快速梳理流道走向与构件布置的逻辑，减少初期方案阶段的轮廓建模工作量。
