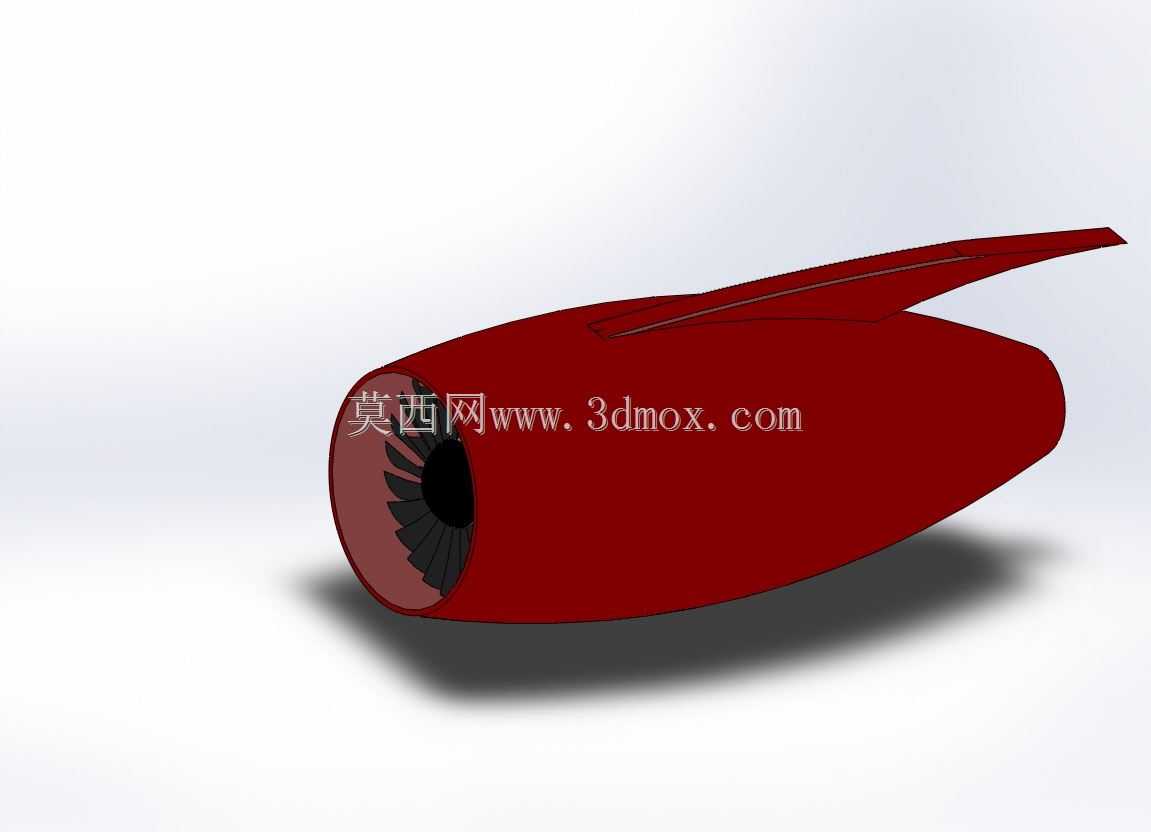

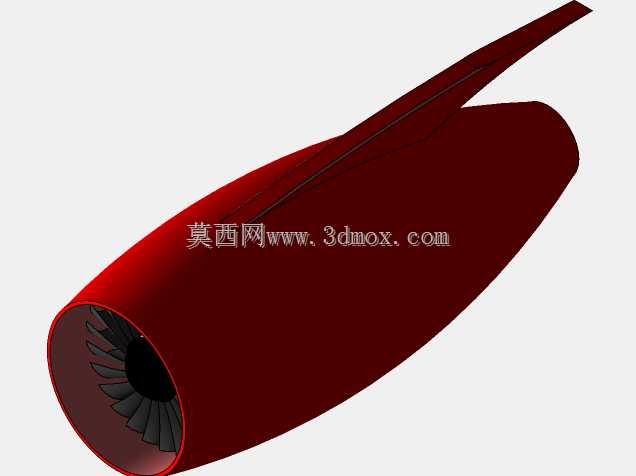

带安装吊耳的涡轮喷气动力装置结构

　　在航空动力配套的结构设计场景中，这类涡轮喷气动力单元的三维结构常被用于教学演示、小型飞行器动力匹配验证、航空科普展品开发等环节，区别于大推力商用航发的复杂结构，该模型做了适度的结构简化，保留了核心功能段的特征，方便结构设计人员快速理解航发的基础布局逻辑。从实际用途来看，这类简化结构的涡轮喷气装置可适配小型无人靶机、航模试验平台、航空教学实训台的动力展示模块，不需要承担大载荷长航时的飞行任务，重点突出核心工作段的结构逻辑，让使用者能直观看到进气、压气、做功、排气的完整流道布局。从功能特性上看，模型还原了进气道的收敛型入口结构，前端内置的压气机叶片做了等比例简化排布，能清晰展示轴流式压气机的叶片安装角度与轮盘连接方式，

　　外壳采用流线型包覆设计，上部集成的一体式安装吊耳是结构设计的重点，吊耳的安装面做了平面度适配，预留的安装孔位可匹配标准航空紧固件的安装尺寸，能直接将整个动力单元挂载到飞行器机翼或机身的安装挂点上，不需要额外设计转接支架。设计思路上，整体采用轴对称回转体作为基础构型，最大限度降低飞行过程中的空气阻力，外壳壁厚做了均匀化处理，在保证结构刚度的前提下控制整体重量，内部流道从进气口到尾喷口采用平滑过渡的曲面设计，避免流道突变带来的气流损失，尾喷口采用收敛构型，匹配低速工况下的排气效率需求，压气机段与外壳之间预留了足够的装配间隙，避免工作状态下热胀冷缩带来的运动干涉。从安装边界来看，整个动力单元的最大外径集中在燃烧室段，

　　安装吊耳的位置设置在整机重心的正上方，挂载后不会产生额外的偏航力矩，进气口前端预留了足够的进气冗余空间，不会被机身或机翼结构遮挡进气路径，尾喷口的排气方向与整机轴线完全重合，排气方向无结构遮挡，避免高温燃气冲刷机身部件，整机长度与外径的比例控制在合理区间，适配小型飞行器的机身安装空间，不会出现突出机身过多导致的气动阻力激增问题。结构细节上，外壳的分模面设置在水平轴线位置，方便后期拆解展示内部结构，压气机轮盘与中心轴的连接位置做了轴肩定位设计，保证装配同轴度，吊耳与外壳的连接位置做了圆角过渡，避免应力集中导致的结构断裂，整体结构没有多余的冗余设计，每一处曲面和结构特征都服务于气动效率与安装可靠性的需求。
