翼型导流式气流导向构件结构设计

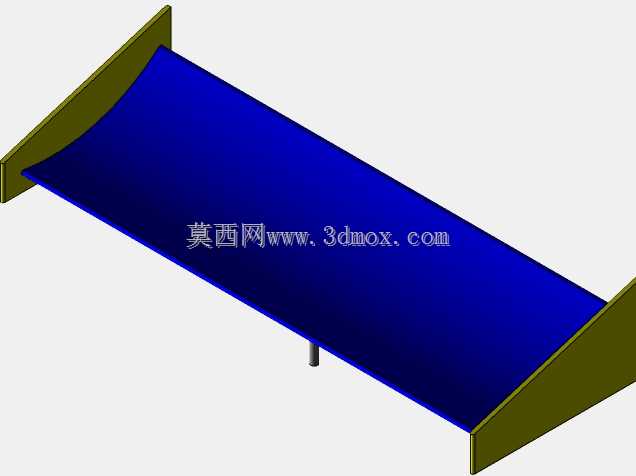

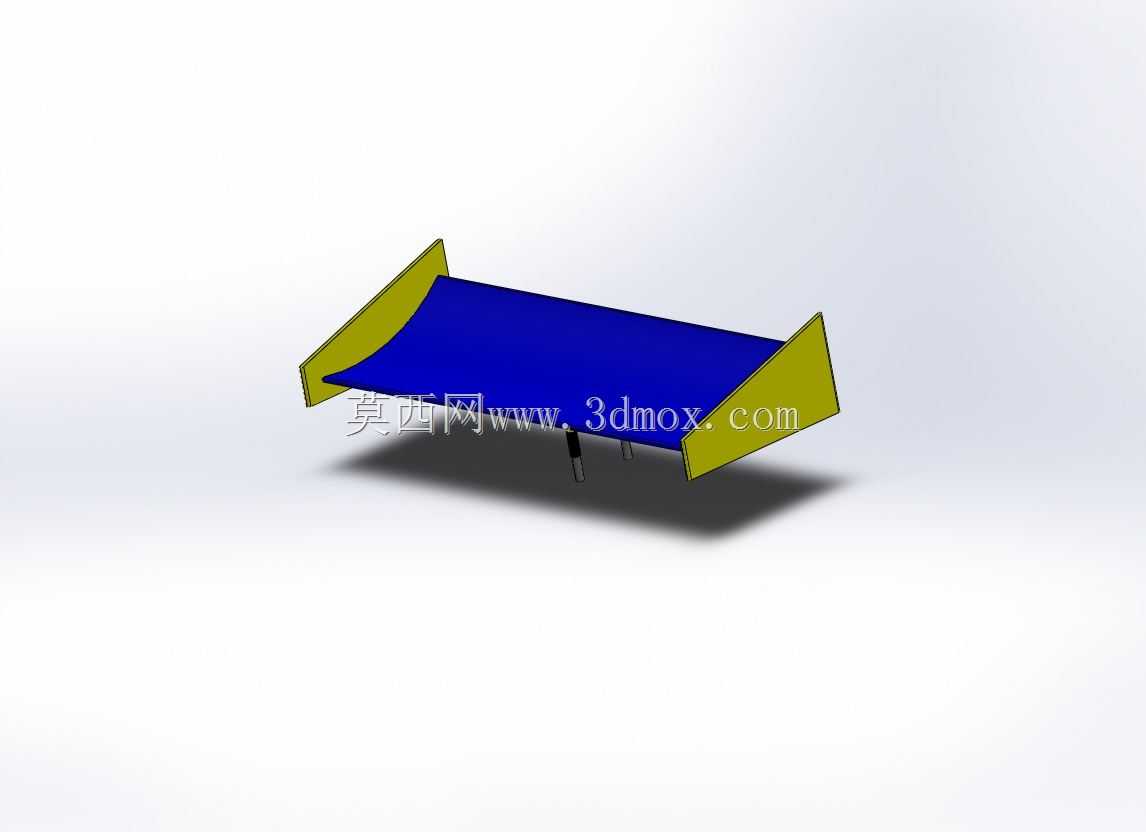

　　该构件的设计初衷是适配小量程流体压差检测场景的前端整流需求，在工业现场的风道流量监测、环境风速传感采样、小型通风设备性能测试等场景中，不规则的紊流会直接导致传感元件采集的数据出现跳变、线性度差的问题，这类翼型导流结构能够在气流接触传感核心前完成流场梳理，将大尺度的涡流打散为平顺的层流，有效降低流场扰动带来的检测误差。从结构设计逻辑来看，主体采用大弧度曲面构型，曲面的曲率经过多轮流场仿真迭代，既保证气流经过时的压损控制在合理区间，避免因导流结构本身带来额外的流阻影响检测精度，两侧的垂直立边采用等高度设计，高度取值匹配主流风道采样口的安装边界，能够直接嵌入标准规格的采样通道内，无需额外定制转接结构，立边与主体曲面采用折弯一体成型工艺，

　　减少拼接焊缝带来的结构凸起，避免凸起位置产生局部涡流。底部的两个支撑脚采用对称布置，间距适配常规传感安装座的孔位标准，支撑脚的高度预留了传感元件的安装空间，能够保证核心检测元件处于整流后的最佳流场区域，不会因为距离导流面过近产生附面层效应影响检测结果。在安装边界的考量上，整体结构的宽度、长度尺寸均适配常用的管道式传感器安装套管的内径，安装时无需对现有管道进行扩孔、切割改造，直接推入套管后通过支撑脚与安装座的螺栓连接即可完成固定，曲面的厚度取值兼顾结构强度与轻量化需求，采用常规钣金加工工艺即可完成成型，不需要开模定制，能够有效降低小批量试制的成本。实际应用中，这类导流结构能够将传感检测的流场适用紊流度阈值提升近40%，

　　在工业现场存在弯头、变径等复杂流道的安装场景下，不需要额外加长前后直管段就能保证检测精度，大幅降低现场安装的空间要求，对于紧凑型的传感检测单元设计来说，这类结构能够在有限的安装空间内完成流场整理，避免为了保证直管段要求额外增加设备整体长度。结构的边角位置均做了小圆弧过渡处理，既避免加工过程中的锐边带来的装配安全隐患，也能够减少边角位置的气流分离现象，进一步提升整流效果，两侧立边的边缘做了微小的外翻边处理，提升整体结构的刚性，避免在较高流速的气流冲击下产生结构振颤，防止振颤带来的流场二次扰动影响传感检测的稳定性。
