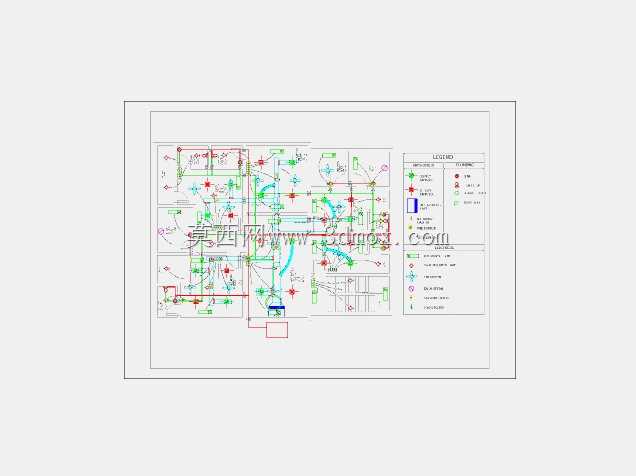

建筑机电MEP系统综合管线排布设计

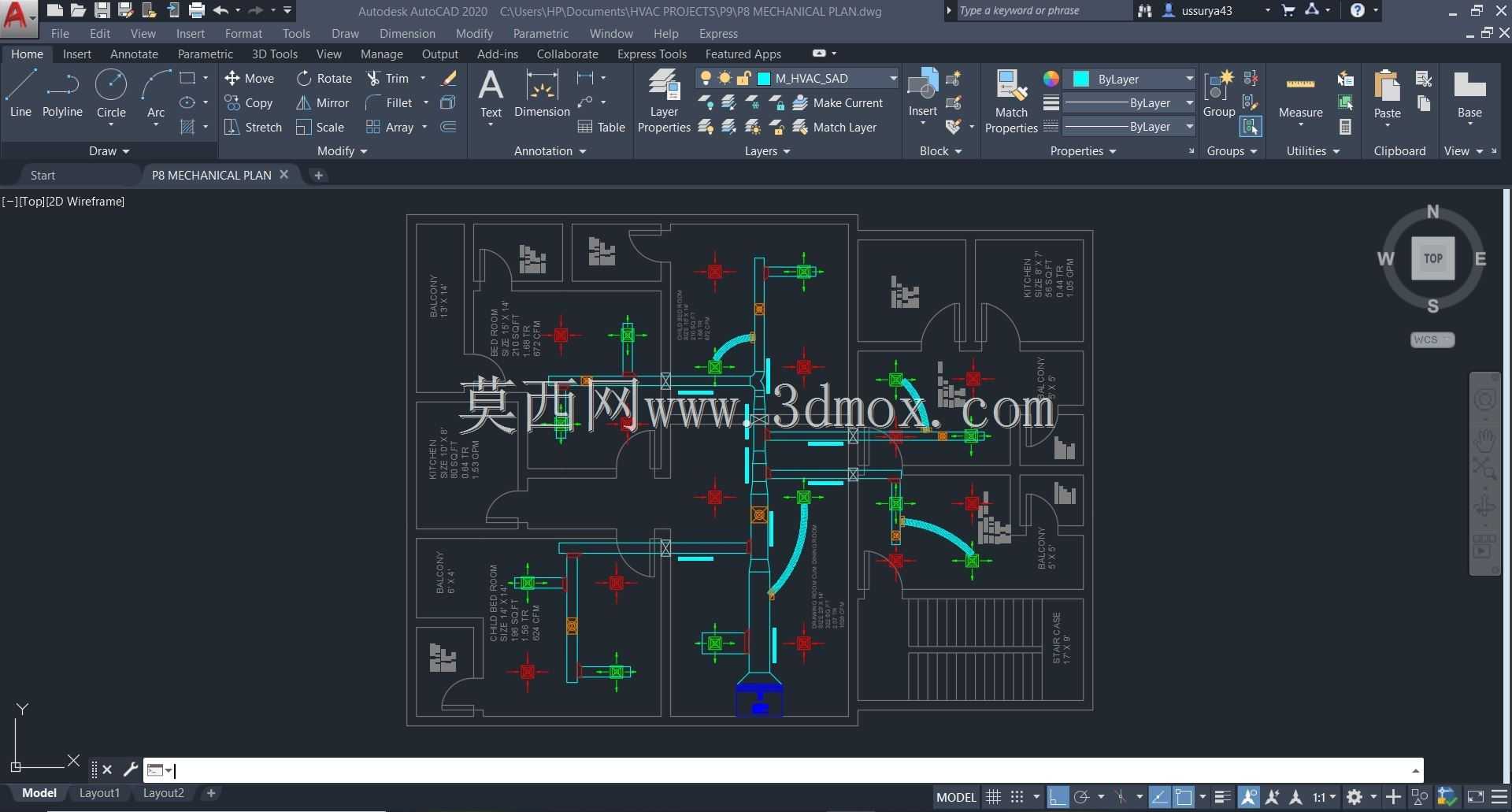

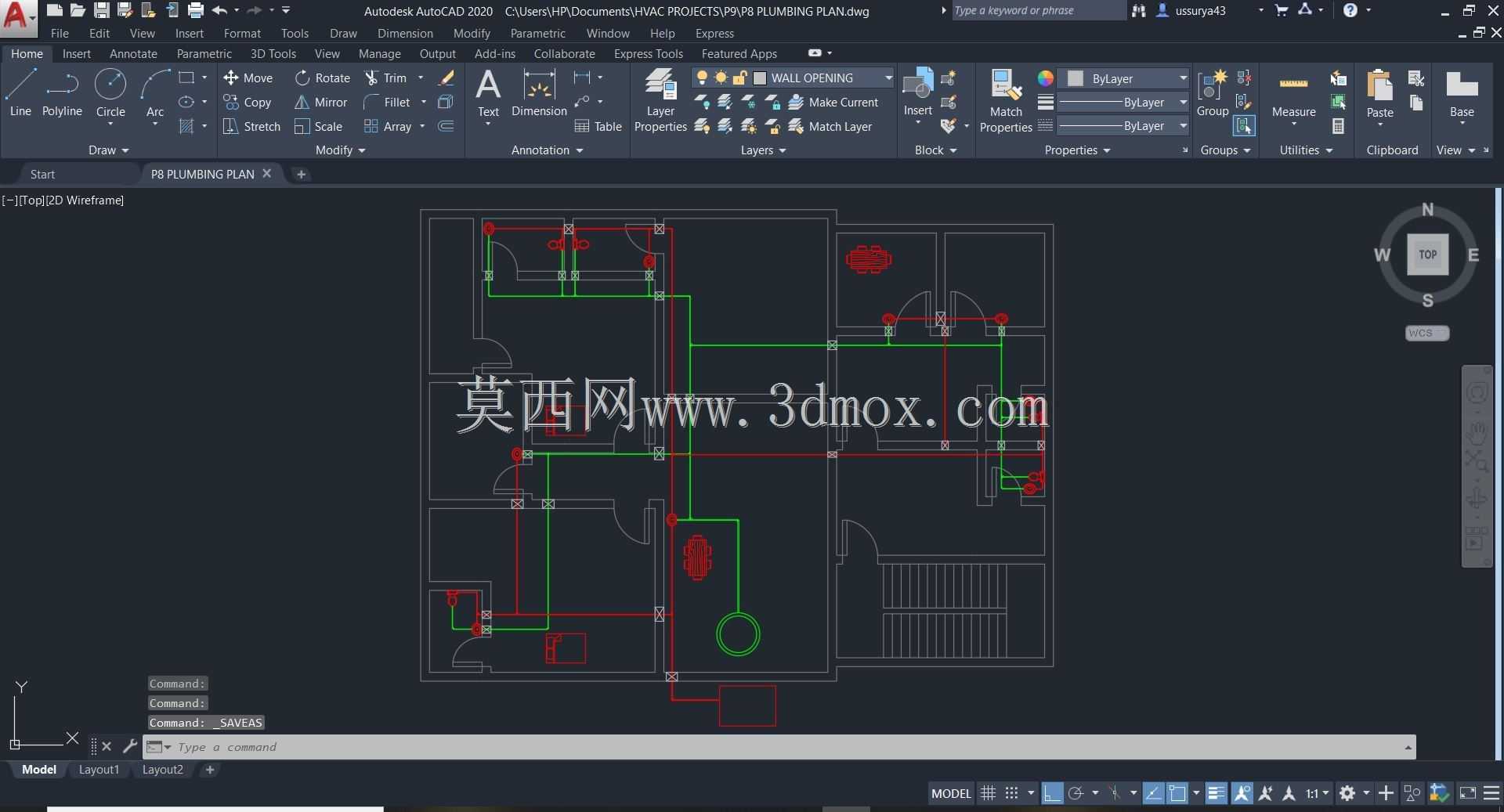

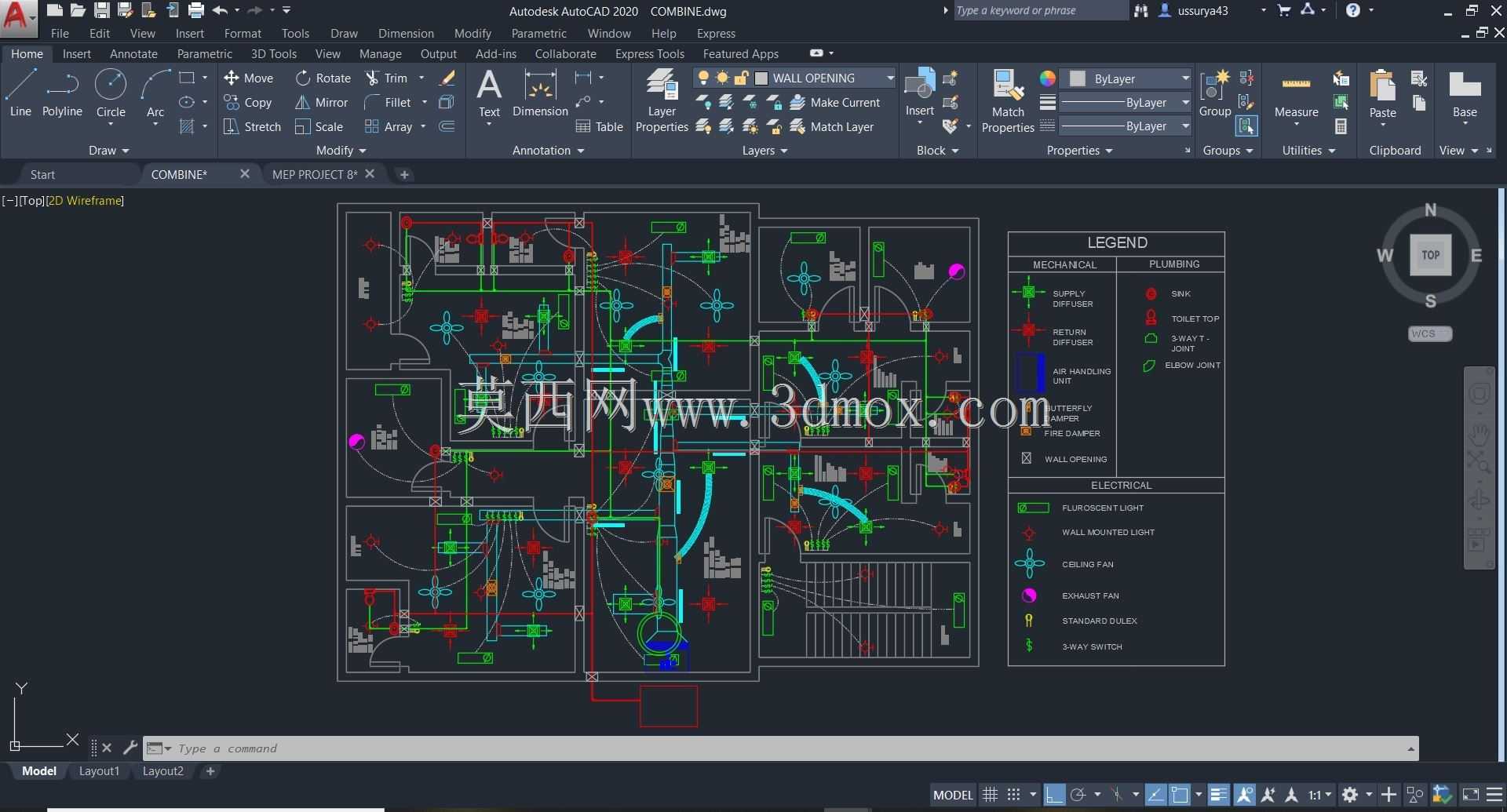

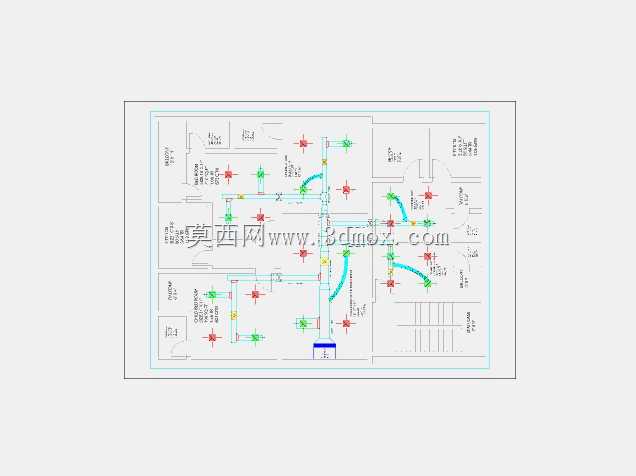

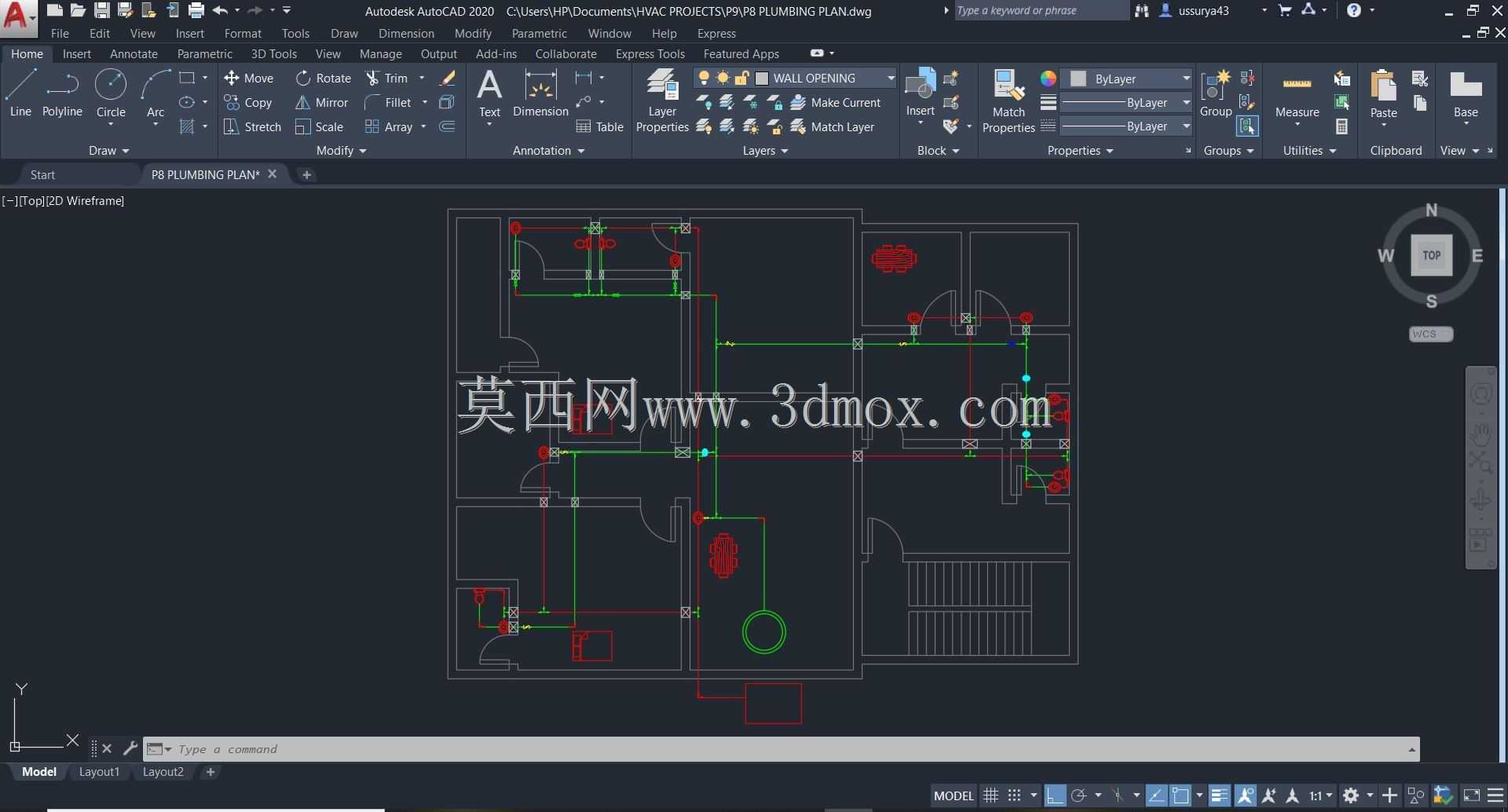

　　在民用与工业建筑的机电实施环节，MEP系统的前置排布设计直接决定了后期施工的落地效率与建筑内部空间的使用舒适度，这套设计方案覆盖了建筑内部机械、电气、管道三类核心机电系统的全维度排布逻辑，从现场施工的实际需求出发，把原本分散在不同专业图纸里的管线、点位、终端设备做了统一的空间整合。从实际应用场景来看，这类设计主要服务于建筑主体结构完工后的机电安装阶段，需要在有限的吊顶、管井、设备层空间内，协调好暖通送风回风管道、强弱电桥架、给排水管路、消防管线的走向与安装位置，避免不同专业的管线在同一空间位置出现碰撞，同时还要预留出足够的后期检修操作空间，不能因为管线排布挤占建筑的有效使用净高。在功能特性上，

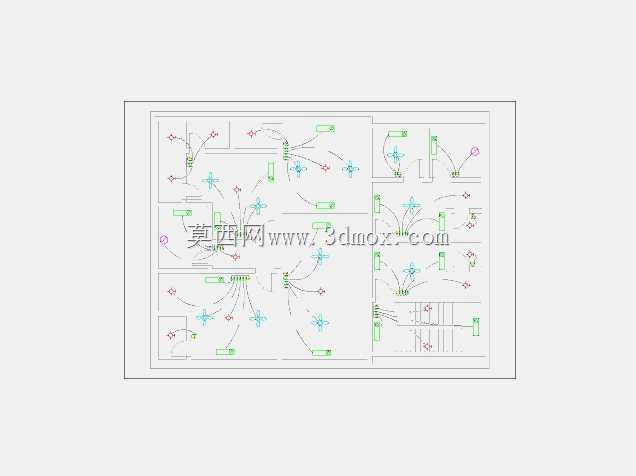

　　这套设计把所有机电点位的末端位置做了精准定位，包括照明灯具、消防探头、通风风口、给排水接驳点的位置都和建筑装饰面的排版做了对齐，不会出现后期安装时点位错位、破坏装饰面的问题。设计思路上没有采用传统的单专业独立出图再叠加的模式，而是从建筑的结构边界出发，先梳理清楚结构梁、承重墙、预留洞口的不可调整边界，再按照“有压让无压、小管让大管、弱电让强电”的工程排布原则，逐层排布不同类型的管线，每一段管线的转弯半径、支吊架安装位置都做了同步规划，避免后期施工时临时改位造成的材料浪费。在安装边界的考量上，设计时已经把每类管线的外径、保温层厚度、安装所需的操作间隙都计算在内，管线与结构墙体、管线与管线之间的净距都满足施工验收规范的要求，

　　管线路由避开了建筑的沉降缝、伸缩缝位置，对于必须穿越结构分区的位置也预留了足够的变形补偿余量。同时这套设计还兼顾了建筑的生物舒适性要求，通风管道的风口位置避开了人员长期停留的直吹区域，电气线路的排布远离了给排水管线的接口位置，降低后期使用过程中的漏水漏电风险，所有管线的排布走向尽可能缩短路由长度，减少不必要的弯头与变径，降低流体输送过程中的阻力损耗与线路传输的信号衰减，从源头减少机电系统后期运行的能耗损失。
