公共卫生间MEP通风管路排布设计方案

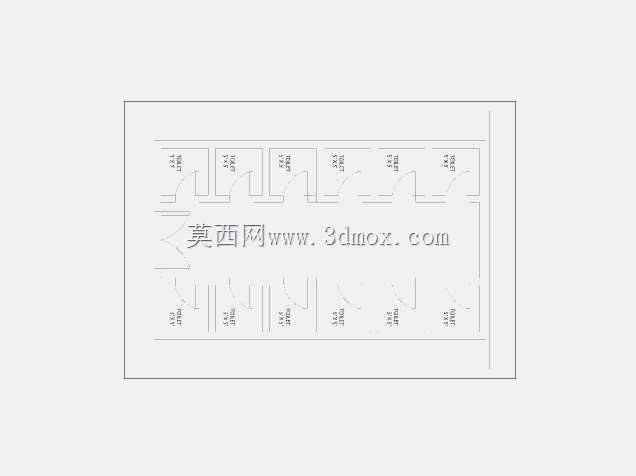

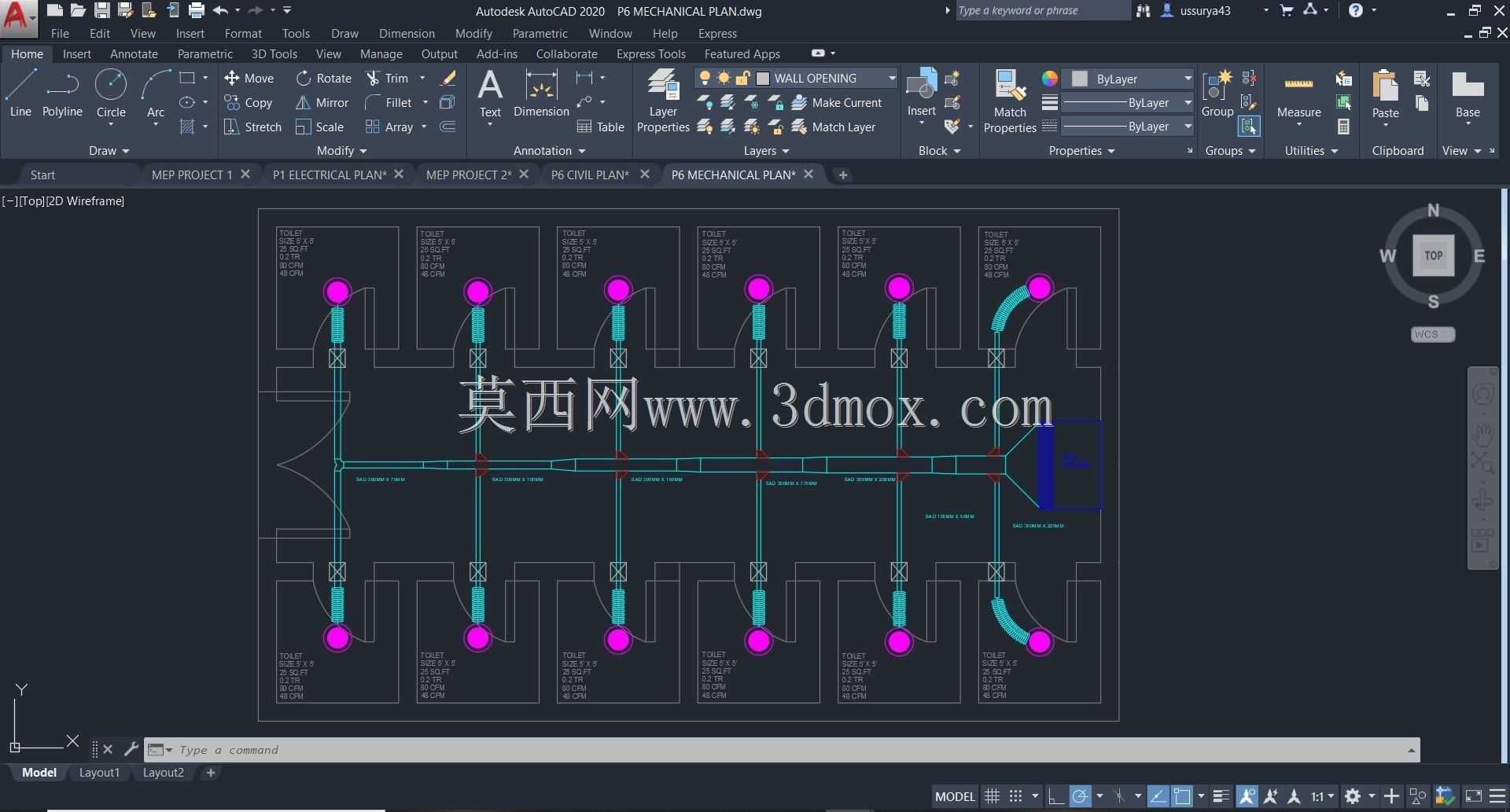

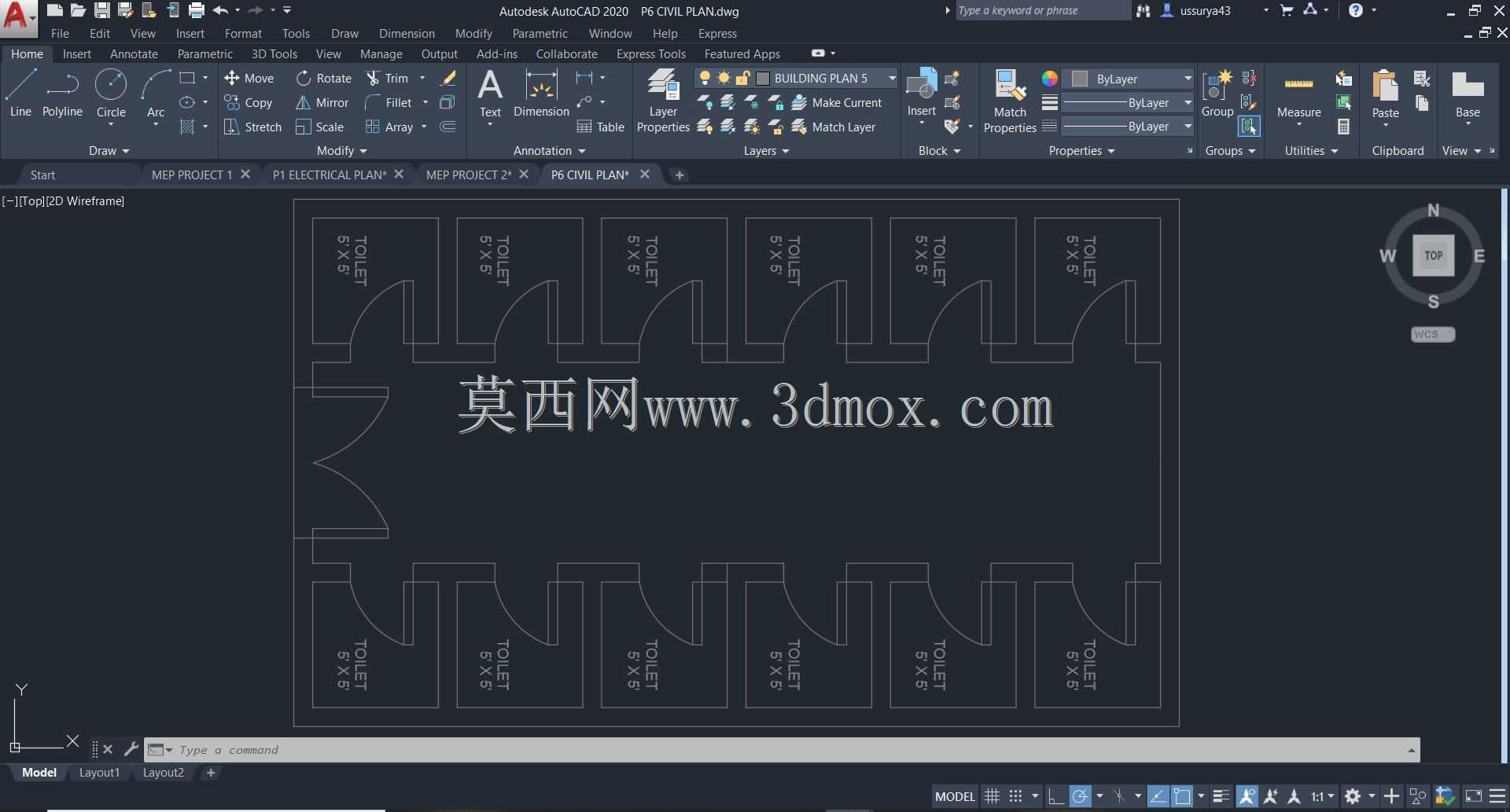

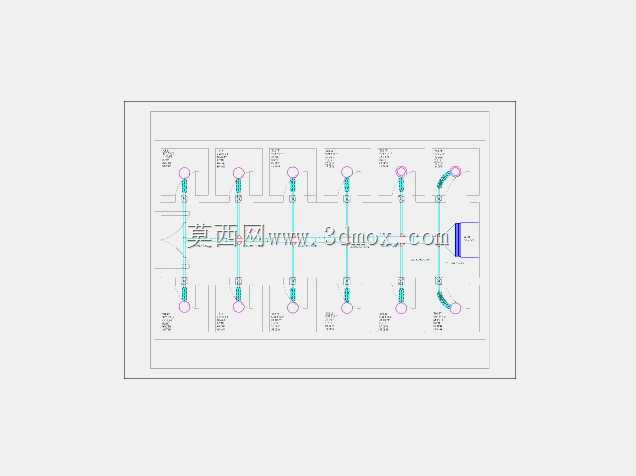

　　这套卫生间通风MEP排布方案，核心服务于多隔间公共卫生间的排风需求，这类场景常见于写字楼标准层、商场公共区域、学校宿舍等人员密度波动大、异味易积聚的建筑空间，实际使用中需要兼顾排风效率、管路阻力平衡、后期检修空间三大核心诉求，避免出现远端隔间排风不足、管路串味、冷凝水积存等常见工程问题。从设计逻辑来看，整体采用水平干管+竖向支管的枝状排布结构，干管沿卫生间公共吊顶区域敷设，避开隔间上方的洁具安装位与结构梁位，每个卫生隔间单独设置排风支管，支管末端对应排风口安装位置，精准匹配洁具上方的异味聚集区，确保污浊空气能第一时间被抽排，不会在隔间内扩散。设计阶段优先做了阻力平衡核算，靠近排风竖井的支管设置了风量调节结构，避免近端风口风量过大、

　　远端风口风量不足的问题，所有支管与干管的连接都采用顺气流方向的斜接角度，减少管路局部阻力，降低排风设备的运行能耗。从安装边界来看，水平干管的敷设高度控制在吊顶完成面以上150-200mm区间，避开吊顶内的给排水支管、电气桥架的常规敷设层，所有支管的转弯半径都符合通风管路的施工规范，减少风阻的同时，也预留了足够的保温层安装空间，避免夏季高温高湿环境下管路外壁结露，滴漏到吊顶或洁具表面。管路排布时特意在干管最低处设置了冷凝水排放接口，对接建筑排水系统，解决长期运行中管内积露的排水问题；每个支管与干管的连接处都预留了检修操作空间，后期清洗管路、更换风阀时不需要大面积拆除吊顶。这套排布方案同时兼顾了与其他机电专业的协同，

　　干管走向避开了电气管线的接头位置、给排水管的检修口位置，所有固定支架的安装点位都对应结构楼板的承重区域，不会出现支架固定不牢、长期运行管路晃动的问题。针对卫生间这类高湿高异味的场景，管路的坡度设置也做了针对性调整，干管顺排风方向保持千分之三的坡度，避免管内积液滋生细菌、产生二次异味，排风口的位置距离隔间门的距离经过测算，既能保证排风覆盖整个隔间，又不会因为门口补风形成短路，让新鲜空气从隔间门进入后，携带污浊空气从顶部排风口排出，形成合理的气流组织。
