Solidworks定位指结构建模练习实例

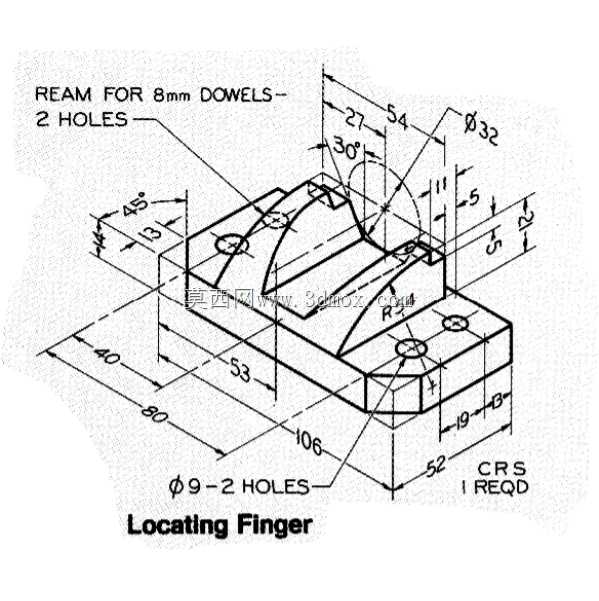

　　定位指作为工装夹具系统里的核心定位元件，在自动化装配生产线、精密加工工装、检测治具中应用广泛，主要作用是在工件装夹环节快速确定工件的准确位置，限制工件的多余自由度，保证后续加工、装配、检测工序的位置精度，避免工件装夹偏移导致的尺寸超差、装配错位等问题。这类定位指常配套在传感器安装治具、小型精密零件的定位工装中使用，可适配板类、带孔类小型工件的定位需求，在3C电子装配、小型精密零件加工、传感器组装工位的治具上十分常见。从结构设计来看，该定位指采用带安装法兰的一体式结构，底座部分设置四个对称的安装孔，可通过内六角螺钉直接固定在工装基板上，安装孔的位置公差控制在±0.02mm范围内，能保证定位指重复安装的位置一致性，

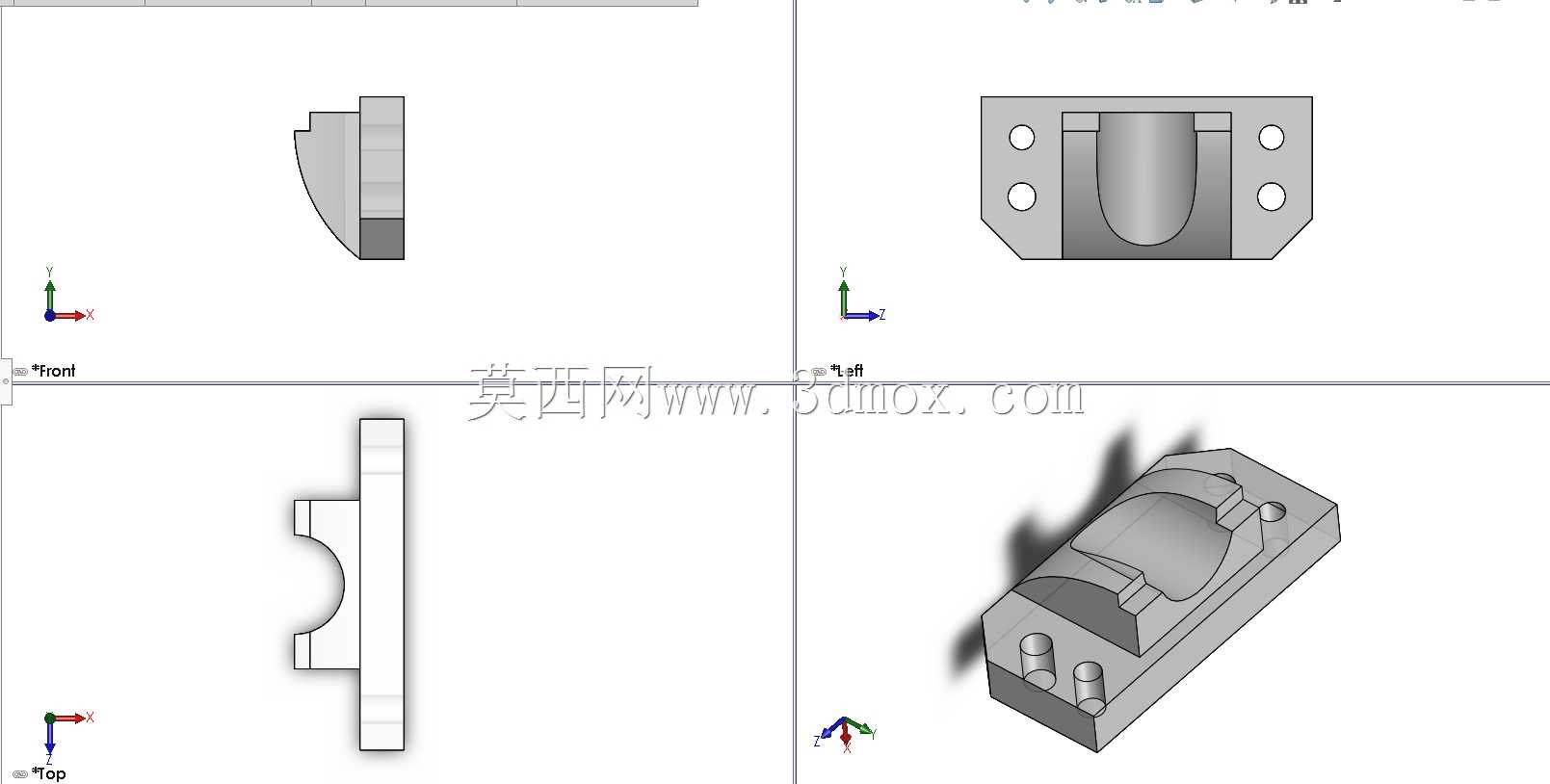

　　避免反复拆装后出现定位偏移。底座两侧做了斜角切边处理，既可以减少安装时与相邻工装元件的干涉，也能在紧凑的工装布局中留出足够的扳手操作空间，方便安装锁紧。主体定位部分采用半开放的弧形定位槽结构，槽型轮廓与待定位工件的外圆或凸台轮廓匹配，定位接触面做了圆角过渡处理，避免装夹时刮伤工件表面，同时槽底设置的让位空间可以避开工件底部的毛刺或凸起，保证定位面能够完全贴合，不会因为工件边缘的微小瑕疵导致定位失准。建模过程中需要先确定安装基准面，以底座底面作为第一安装基准，绘制底座的矩形轮廓并完成安装孔的定位，再通过拉伸特征生成底座基体，之后在底座上表面绘制定位部分的截面轮廓，采用拉伸凸台生成主体结构，再通过旋转切除特征加工出弧形定位槽，

　　最后对所有锐边做倒圆角处理，对安装孔做沉头孔加工，保证螺钉安装后头部不高出底座表面，避免干涉工件放置。在安装边界设计上，该定位指的整体高度控制在较低范围，重心贴近安装基板，在高速往复运动的工装上使用时不会因为重心过高产生振动，保证定位稳定性；底座的外形尺寸适配常见的10-20mm间距的工装安装孔位，可以直接替换同规格的标准定位元件，不需要额外修改工装基板的孔位。定位槽的尺寸公差按照IT7级精度设计，既能保证工件顺利装入，不会出现卡滞问题，也能控制定位间隙在合理范围，保证定位精度满足工序要求。这类定位指在实际使用中，常和弹性顶针、夹紧块配合使用，完成工件的定位与夹紧动作，在传感器组装工序中，可用于定位传感器的外壳主体，

　　保证后续引脚焊接、元件装配的位置精度，避免因为定位偏差导致的元件错位、引脚虚焊等问题。建模时需要重点关注定位面的形位公差，保证定位槽的对称度相对于安装基准的偏差不超过0.01mm，安装孔的位置度偏差控制在0.02mm以内，同时所有的过渡圆角需要统一规格，避免应力集中，提升零件的使用寿命，在频繁装夹的工况下也不会出现棱角崩损的问题。
