JCB履带式挖掘机整机线框结构设计

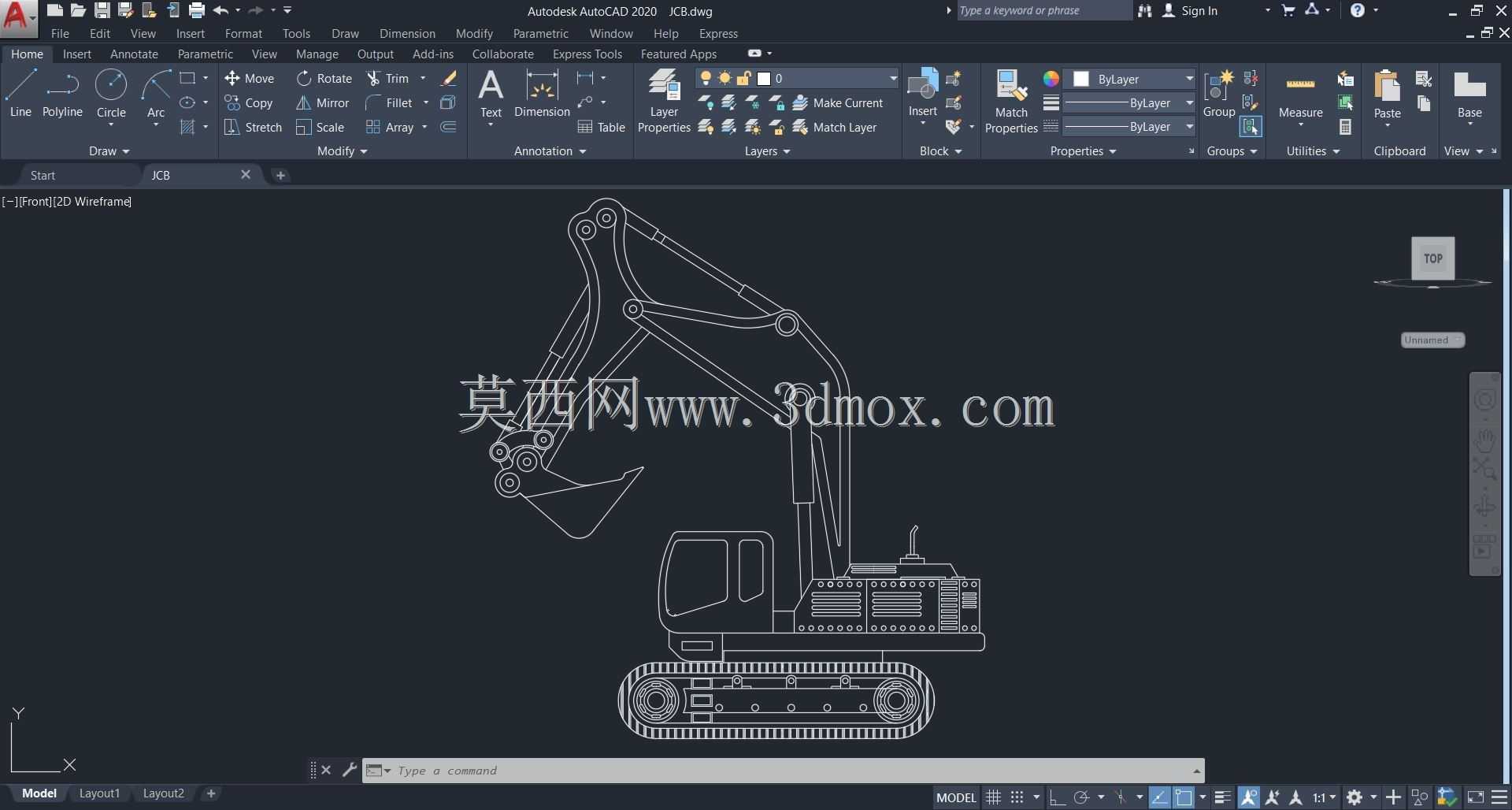

　　这款履带式挖掘机的线框结构模型，完整还原了JCB系列工程设备的整机布局逻辑，从结构设计层面覆盖了土方作业场景下的核心受力与运动边界。在农田水利整治、建筑基坑开挖、老旧建筑拆除等常见作业场景中，这类设备需要兼顾复杂地形通过性与重载作业稳定性，因此建模阶段首先明确了履带底盘的安装边界：轨距、接地长度参数匹配15吨级设备的接地比压要求，保证在松软泥泞的农田作业面、碎石遍布的拆除现场不会出现沉陷风险，底盘上部的回转支承安装位预留了足够的连接法兰厚度，可承受工作装置偏载带来的倾覆力矩。上部工作装置采用动臂、斗杆、铲斗的铰接式布局，建模时逐一核对了各铰接点的运动行程范围，保证动臂举升、斗杆收放、铲斗翻转的动作无干涉，最大挖掘半径、

　　最大挖掘深度参数匹配常规中小型工程的作业需求，无需额外配置加长臂即可覆盖多数民用建筑、农田改造的作业深度要求。驾驶室的布局设计充分考虑了作业视野需求，前挡风玻璃的倾斜角度、侧窗的覆盖范围，可保证操作人员在坐姿状态下清晰观察铲斗作业点与履带周边的障碍物，机身侧面的动力舱预留了散热系统、柴油发动机的安装空间，舱体的检修口位置对应日常维保的操作高度，无需额外登高设备即可完成滤芯更换、油液检查等常规操作。从设计思路来看，整机的重心分布经过反复校核，当铲斗处于最大挖掘深度位置时，整机重心始终落在履带接地的矩形支撑范围内，侧方作业时的配重块重量与工作装置的偏载力矩形成平衡，避免作业过程中出现倾翻风险。履带板的结构采用通用型三筋设计，

　　兼顾硬地面行驶的耐磨性与软地面的抓地力，行走马达的安装位隐藏在履带架内侧，可避免作业过程中碎石、土方撞击造成的部件损坏。工作装置的各铰接点预留了润滑脂注油通道的安装位置，对应日常维保的润滑需求，铲斗的斗齿安装位采用通用型卡槽结构，可根据作业场景更换岩石斗、土方斗等不同属具，适配破碎、平整、开挖等多类作业需求。
