挖掘机沟渠清理用倾斜清沟斗结构

　　清沟斗属于挖掘机前端工作装置中的修整类属具，主要面向沟渠、边坡、道路边沟和农田水利断面的成型作业。与常规挖掘斗强调切入和装载不同，这类斗体更关注底面平整度、刃口连续性以及斗体姿态调整能力，因此在结构上通常采用宽而浅的斗形，配合上部铰接连接座，使斗体能够在一定角度内偏转，从而在不频繁移动机身的情况下完成斜面、弧形沟底和狭窄沟槽的修刮。

　　从现场使用看，清沟斗最常见于市政管网开挖后的沟底找平、灌区渠道清淤、道路两侧排水沟整形以及场地排水坡修整。普通挖斗斗宽较窄，作业时容易留下齿痕和台阶，后续需要人工大量修整；清沟斗通过较宽的平直底板和连续刃口，一次走刀即可覆盖更大宽度，沟底线性更顺，积水断面更容易控制。对于带倾斜功能的结构，驾驶员还可根据边坡角度调整斗体姿态，使刃口贴合坡面，减少反复刮平和超挖。

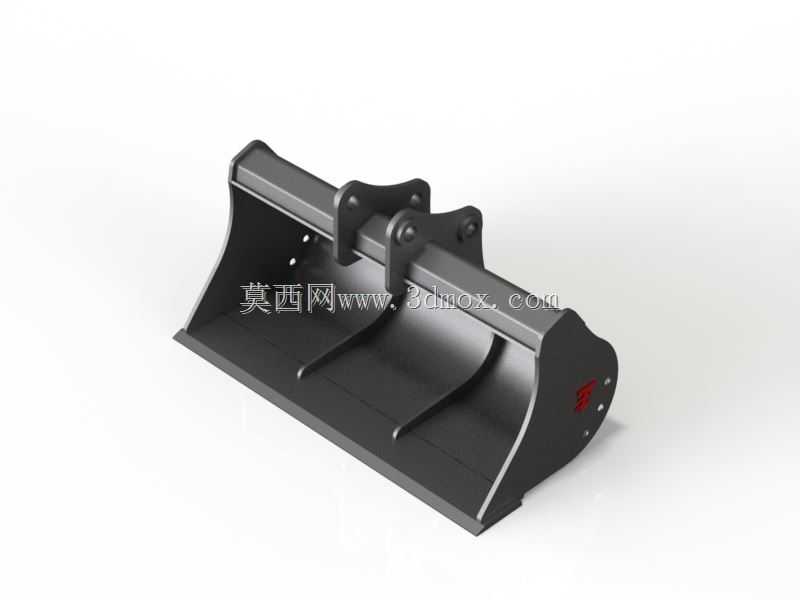

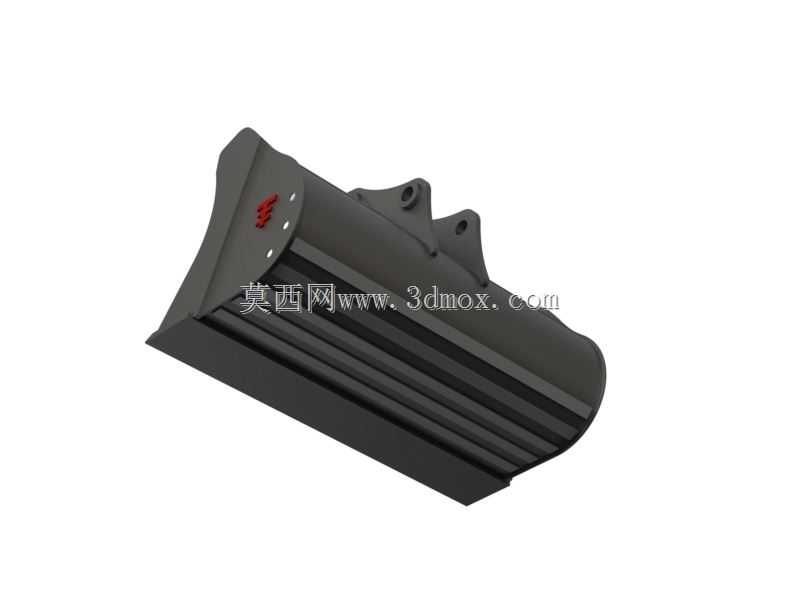

　　该模型在外形上体现了典型清沟斗的几个关键区域。下部为宽幅浅斗腔，侧板向外展开并与底板形成圆滑过渡，既保证刮入时的导向，也避免黏土在死角堆积。底板前端设置连续切削边，后端承担支撑和滑移面作用，作业时可沿沟底滑动控制深度。斗腔内部设置加强筋板，用于抵抗偏载和石块刮擦；侧板外侧加厚区域则对应磨损最严重的侧边接触带。上部连接部分采用双耳铰接形式，与挖掘机连杆、摇杆及销轴形成稳定连接，铰接点位置经过布置，使斗体在收斗、卸料和偏转过程中保持合适的传动角。

　　设计这类属具时，首先要确定适配机型的斗杆连接尺寸，包括销轴直径、销轴中心距、连杆宽度以及驱动连杆的安装边界。若连接孔位与主机不匹配，即使斗体强度足够也无法安装。其次要核算斗体宽度与挖掘机吨位的匹配关系：过宽会导致铲斗切削阻力和偏载力矩增大，引起斗杆、销轴和回转支承过早磨损；过窄则会降低修整效率。倾斜式清沟斗还需预留液压油缸或摆动执行元件的空间，避免在最大偏转位置与快换接头、斗杆侧板发生干涉。

　　刃口区域是结构设计的重点。连续刃口需要承受摩擦、冲击和弯曲载荷，因此底板前部通常采用较厚耐磨钢板，并在背面布置纵向加强梁。侧板与底板交接处采用圆弧过渡，能够降低应力集中，同时减少湿土粘附。对于含石工况，可在侧板外缘和底板后部增加耐磨保护，但加强件不能过度侵入斗腔，否则会降低卸料流畅性。模型中可见的内部筋板并非简单装饰，其作用是把切削力从底板传递到上部铰接座，使宽幅斗体在偏斜刮平工况下保持刚性，减少底板颤振。

　　安装边界方面，需要重点检查三个状态：一是斗体水平平放时，上部连接座与斗杆、连杆之间的最小间隙；二是左右最大倾斜时，油缸、销轴端盖和软管接头是否与侧板碰撞；三是完全收斗时，斗体后部是否会撞击斗杆或快换器。清沟斗经常贴近地面滑动，若后部回转半径控制不当，容易在举升和旋转时刮伤已完成的沟壁。连接座的高度也会影响实际挖掘力，铰接点过于靠前会使斗体发飘，靠后则会降低整平灵敏度。

　　在三维建模过程中，应先建立主机连接接口的基准骨架，再向下展开斗体曲面和加强结构。底板、侧板、耳板和加强筋应分别作为可识别的焊接件处理，孔位保持同轴，销轴区域留出加工和装配余量。对于倾斜机构，需要验证油缸行程与斗体转角的关系，确保有效工作角度覆盖常用边坡范围，同时在极限位置保留机械限位，避免液压元件承受硬冲击。宽幅浅斗的外形看似简单，但焊接变形控制要求较高，建模时应考虑板厚方向、坡口位置和焊后加工面，以便后续直接转化为生产图纸。

　　实际选型时，清沟斗并不以容量作为唯一指标，而应结合沟宽、坡比、土壤类型和挖掘机液压配置综合判断。软土、黏土渠道适合较宽且内腔顺滑的结构；碎石、硬土工况则应加厚刃口并降低宽度，以保证穿透力和耐久性。对结构设计人员来说，这类模型的价值在于完整呈现了从主机接口、斗体受力到磨损防护的设计链条，可作为水利、市政和土方修整类属具开发的参考样例。
